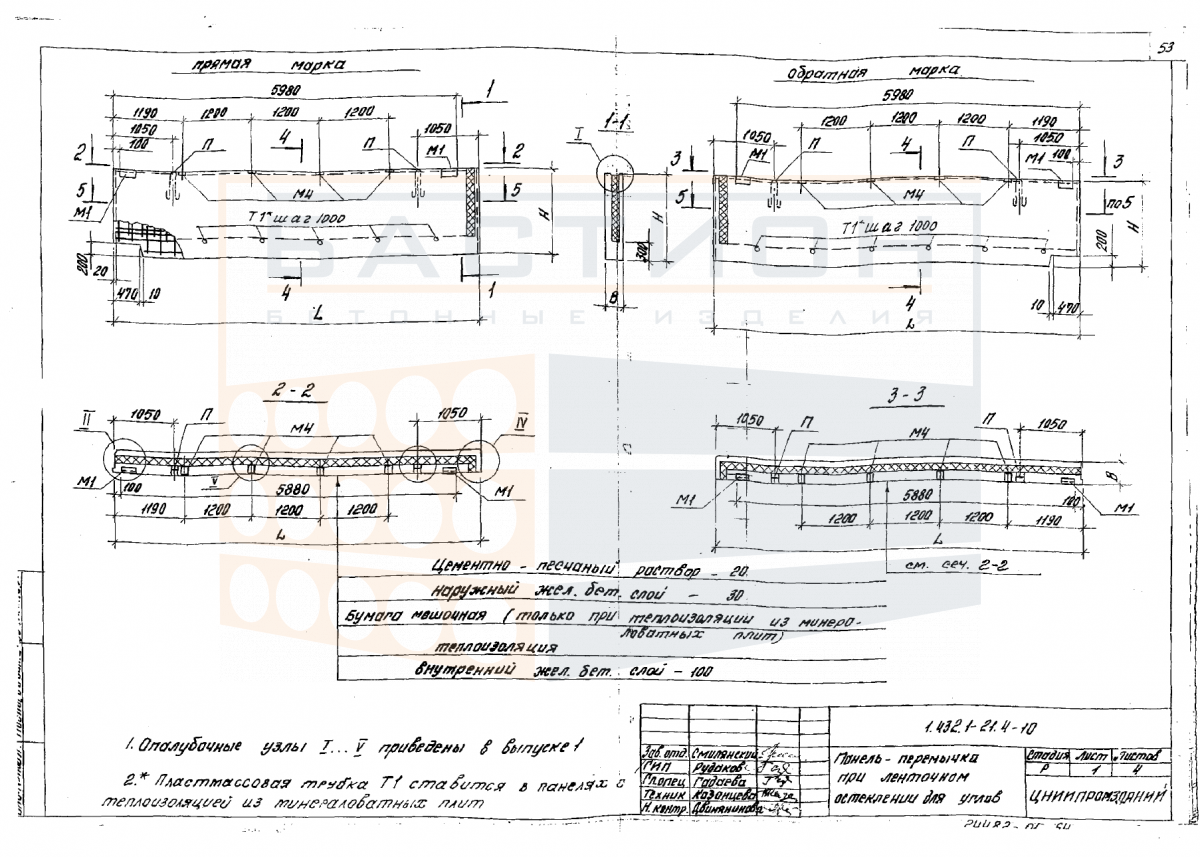

Панель цокольная трехслойная ПЦТ 63.15.2,5-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 63.15.2,5-1Т-71 (72) (П, М) — железобетонное изделие по серии 1.432.1-21 вып. 4, предназначенное для устройства цокольного ограждения стеновых конструкций зданий различного назначения. Трехслойная структура, включающая наружный и внутренний несущие слои из тяжелого бетона и средний теплоизоляционный слой, обеспечивает восприятие нагрузок от вышележащих стен и перекрытий, а также теплозащиту подпольного пространства.

Цокольная зона эксплуатируется в условиях повышенной влажности, воздействия атмосферных осадков и грунтовых вод. Неправильный подбор панели или нарушение герметизации стыков приводят к промерзанию, образованию конденсата и снижению теплотехнических характеристик ограждения. Монтаж панелей выполняется с соблюдением проектных решений по сопряжению с фундаментом и перекрытием, при этом применяются панели данного типоразмера в зданиях каркасного и бескаркасного типа с техническим подпольем или цокольным этажом.

Область применения и технические особенности

Панели устанавливаются в цокольной части зданий с опиранием на фундаментные блоки или монолитные фундаменты. Крепление к несущим элементам выполняется с помощью сварки закладных деталей. Вертикальные стыки между панелями заполняются утеплителем и герметизируются.

• Панели предназначены для использования в неотапливаемых и отапливаемых зданиях с цокольным этажом или техническим подпольем.
• Трехслойная конструкция включает наружный и внутренний несущие слои из тяжелого бетона и средний теплоизоляционный слой.
• Монтаж производится с использованием крана, панель устанавливается на выравнивающий слой раствора, стыки герметизируются.
• Для обеспечения устойчивости и пространственной жесткости панели соединяются между собой и с перекрытием сварными соединениями.
• Тип опирания — шарнирное, расчетная схема учитывает вертикальные нагрузки от стен и горизонтальные ветровые воздействия.
• Заводская готовность панели позволяет сократить трудозатраты на строительной площадке.
• Изделие изготавливается в соответствии с серией 1.432.1-21 вып. 4 и требованиями ГОСТ 31310-2015.

Правильный выбор типоразмера панели и соблюдение технологии стыковых соединений гарантируют надежную работу ограждающей конструкции в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Панели хранятся в штабелях высотой не более двух рядов на ровной площадке с твердым покрытием. Под нижний ряд подкладываются деревянные прокладки толщиной не менее 100 мм. Между рядами устанавливаются прокладки в местах расположения монтажных петель. Хранение должно исключать контакт с грунтом и атмосферными осадками.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Учитывая массу изделия 4100 кг, погрузка и выгрузка производятся краном. Запрещается сбрасывание и перемещение волоком, а также удары по элементам панели.
