Панель цокольная трехслойная ПЦТ 63.15.3,0-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 63.15.3,0-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие для наружных стен цокольного этажа. Трехслойная конструкция включает несущие железобетонные слои и слой утеплителя, обеспечивая теплозащиту и восприятие нагрузок от вышележащих этажей.

Изделие применяется в жилых, общественных и промышленных зданиях с несущими стенами. Воспринимает вертикальные нагрузки от перекрытий и кровли, а также ветровые и температурные воздействия. Ошибки при монтаже могут привести к снижению несущей способности, нарушению теплового контура и появлению трещин.

Область применения и технические особенности

Монтаж панелей выполняется в проектное положение с использованием грузоподъемного оборудования. Установка производится на цементно-песчаный раствор с обязательной выверкой по осям и высоте. Сопряжение с фундаментом и соседними панелями осуществляется через закладные детали, сварные швы и заполнение швов бетоном или раствором. Герметизация стыков выполняется уплотнительными прокладками и мастиками согласно проекту.

• Изделие выпускается по серии 1.432.1-21 вып. 4 и соответствует требованиям ГОСТ 31310-2015 на трехслойные стеновые панели.

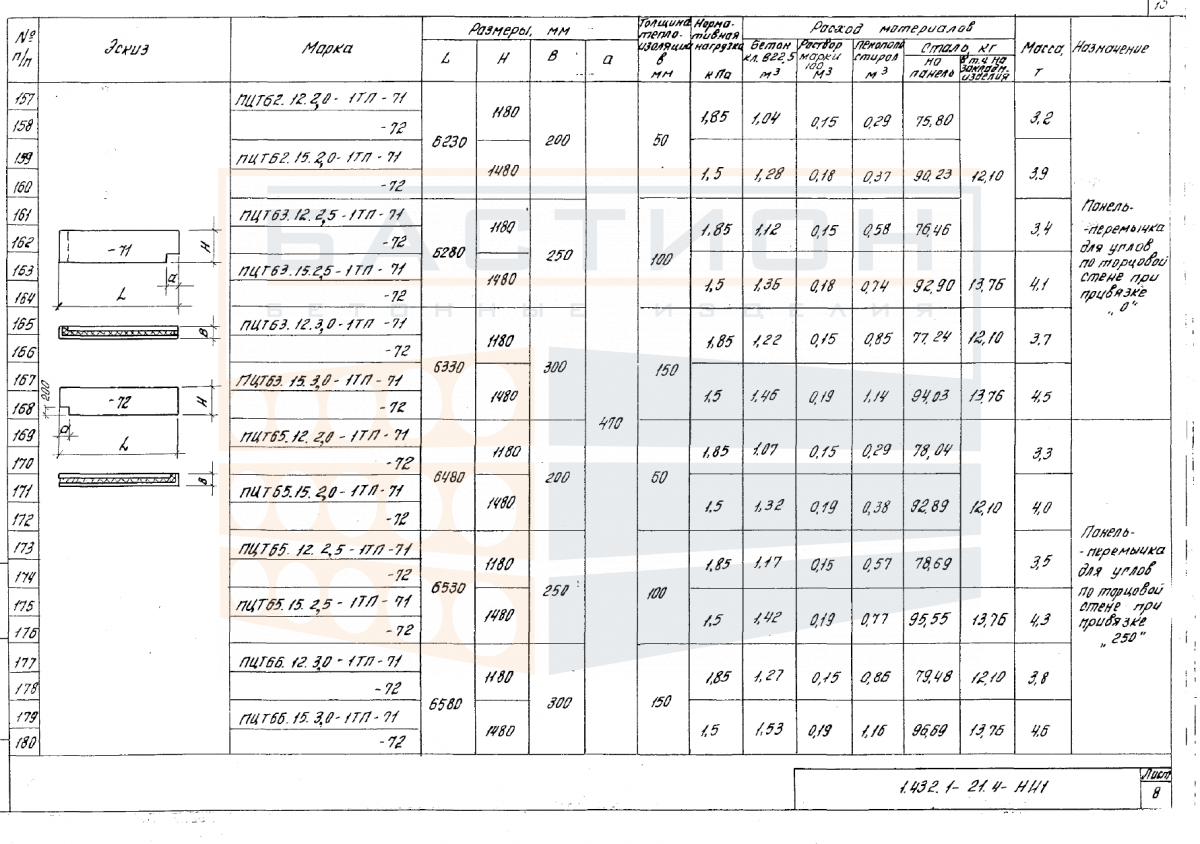

• Габаритные размеры 6330x1480x300 мм и масса 4500 кг определяют требования к грузоподъемности крана и транспортных средств.
• Трехслойная конструкция с эффективным утеплителем обеспечивает заданное сопротивление теплопередаче для цокольных стен.
• Панели предназначены для установки в цокольной части здания, могут использоваться в отапливаемых и неотапливаемых помещениях.
• Строповка выполняется за монтажные петли, расположенные в верхней части панели, с применением траверсы для четырехточечного захвата.
• При установке необходимо обеспечить плотное опирание панели на фундамент по всей длине с последующей герметизацией горизонтального стыка.
• Вертикальные швы между панелями заполняются цементно-песчаным раствором после фиксации и сварки закладных деталей.

Таким образом, применение данной панели позволяет возводить цокольные стены с требуемыми теплотехническими и прочностными характеристиками при условии соблюдения монтажных требований.

Правила хранения и транспортировки изделия

Хранение панелей производится на специально подготовленной площадке с твердым покрытием, исключающим деформации. Изделия складируются в горизонтальном положении на деревянных прокладках, расположенных строго по линии монтажных петель. Высота штабеля не должна превышать двух рядов, между рядами также укладываются прокладки. Запрещается складирование панелей в вертикальном положении без специальных опор.

Транспортировка осуществляется в вертикальном или слегка наклонном положении с надежным креплением от смещения. При погрузке и разгрузке используются траверсы или стропы, исключающие раскачивание и удары. Панели перевозятся в специализированных транспортных средствах, оборудованных упорами и ремнями. Запрещается перевозка навалом и сбрасывание панелей.
