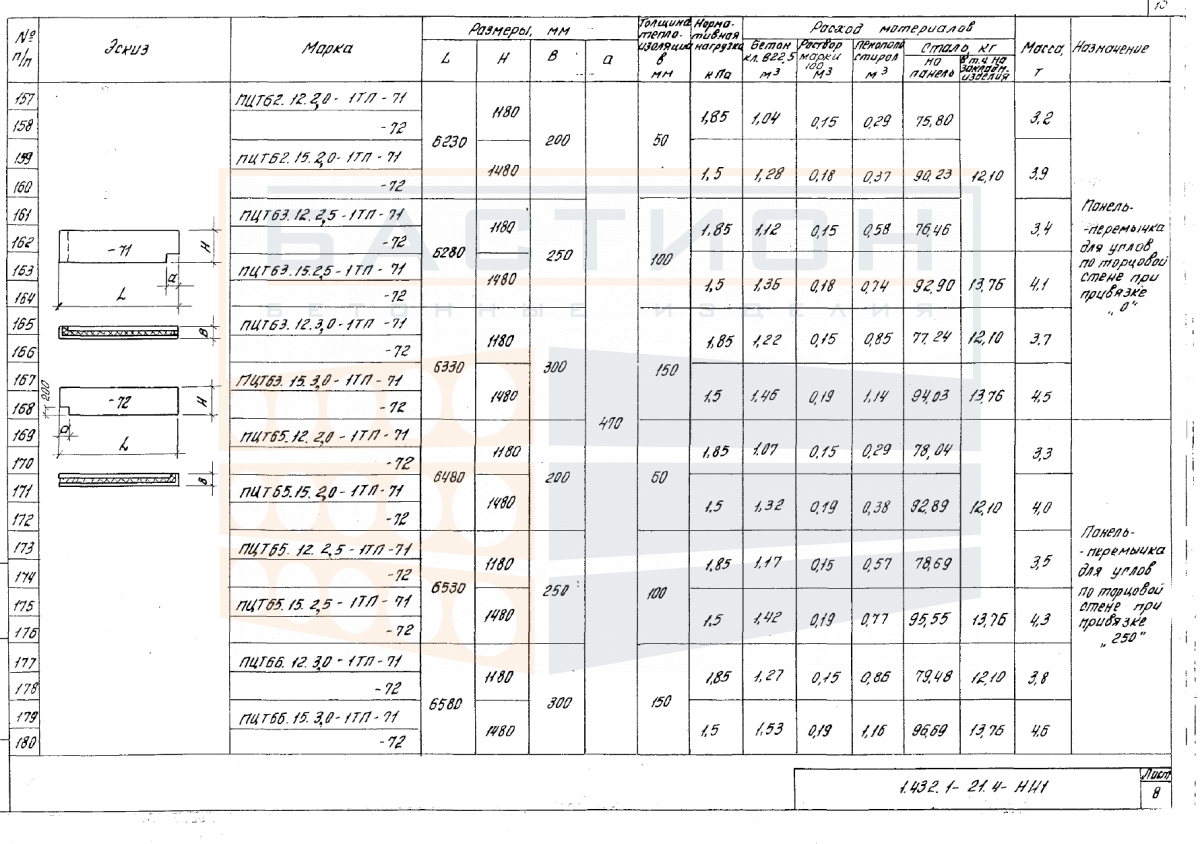

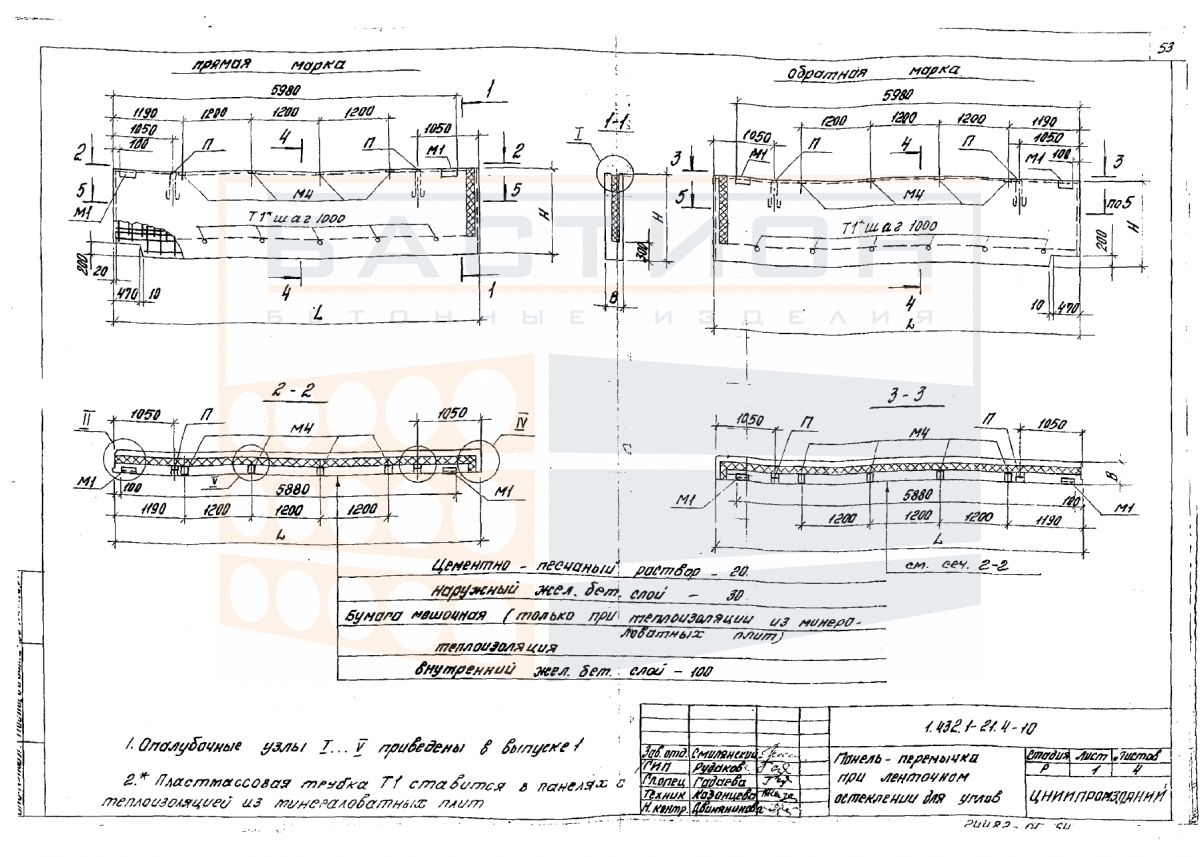

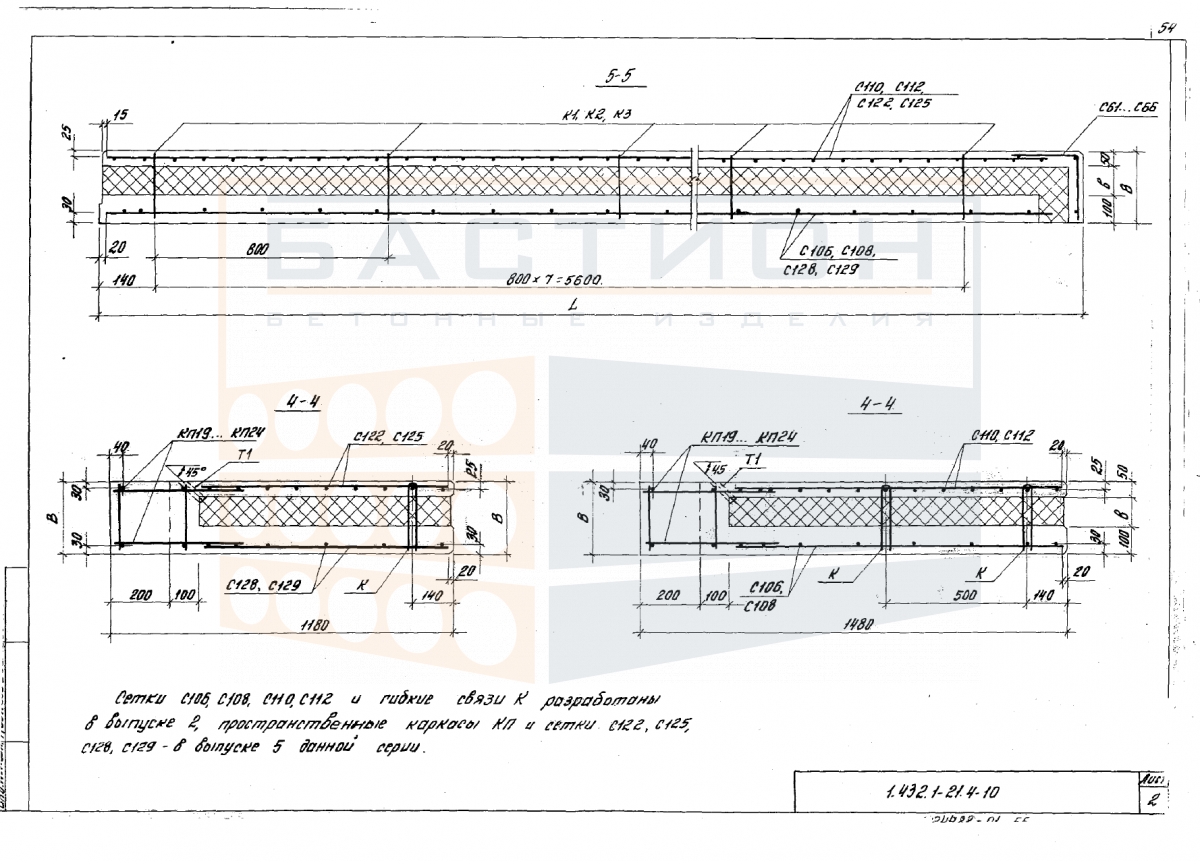

Панель цокольная трехслойная ПЦТ 65.12.2,5-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4

Панель цокольная трехслойная ПЦТ 65.12.2,5-1Т-71 (72) (П, М) по серии 1.432.1-21 вып. 4 — это железобетонное изделие, предназначенное для устройства цокольной части наружных стен зданий. Трехслойная конструкция включает наружный и внутренний слои из тяжелого бетона и внутренний слой утеплителя, что обеспечивает теплозащиту и восприятие нагрузок от вышележащих конструкций. Армирование стальным каркасом повышает несущую способность и трещиностойкость панели.

Применяется в жилых, общественных и промышленных зданиях с несущими стенами или каркасным остовом. Опирание панели выполняется на фундаментные балки или ростверк. Основные воздействия: собственный вес, нагрузка от стен вышележащих этажей, давление грунта, атмосферные осадки и перепады температур. Неправильный монтаж или несоответствие проекту может привести к промерзанию цокольного перекрытия и снижению долговечности ограждающих конструкций.

Область применения и технические особенности

Монтаж панелей ПЦТ 65.12.2,5-1Т осуществляется в соответствии с проектной документацией и серией 1.432.1-21 вып. 4. Панели устанавливаются вертикально с опиранием на фундаментные балки или подготовленное основание. Стыки между панелями герметизируются уплотнительными прокладками и заполняются цементно-песчаным раствором для обеспечения воздухо- и водонепроницаемости. Крепление к несущим элементам выполняется с помощью закладных деталей и сварных соединений.

• Предназначена для защиты стен здания от увлажнения и механических воздействий в зоне цоколя, а также для теплоизоляции перекрытия первого этажа.
• Применяется в сочетании с наружными стеновыми панелями и фундаментными конструкциями по серии 1.432.1-21.
• Трехслойная структура позволяет воспринимать вертикальные нагрузки от вышележащих стен и передавать их на фундамент.
• Наружный слой бетона выполняет защитную функцию по отношению к утеплителю и арматуре, обеспечивая морозостойкость и коррозионную стойкость.
• Монтаж производится после устройства фундамента и гидроизоляции; стыки располагаются над фундаментными балками.
• В процессе установки необходимо обеспечить вертикальность и проектное положение панели с помощью временных креплений до сварки закладных деталей.

Точное соблюдение технических решений серии 1.432.1-21 вып. 4 и указаний рабочей документации обеспечивает надежную работу панели в условиях эксплуатации и предотвращает дефекты, связанные с деформациями и потерей теплозащитных свойств.

Правила хранения и транспортировки изделия

Панели ПЦТ 65.12.2,5-1Т хранят в вертикальном положении на деревянных подкладках, уложенных на выровненное основание. Подкладки располагаются под монтажными петлями на расстоянии не менее 200 мм от края. Панели устанавливают в кассеты или штабелируют в один ряд. При штабелировании в несколько рядов между панелями укладывают деревянные прокладки толщиной не менее 50 мм, располагая их строго по вертикали. Защита рабочих поверхностей и краев от сколов и загрязнения обязательна.

Транспортировка осуществляется в вертикальном положении в специализированных панелевозах с надежным креплением поясами или упорами. Перевозка навалом или с превышением числа рядов не допускается. Погрузка и выгрузка производятся с использованием траверс, обеспечивающих равномерное распределение усилий. Запрещается сбрасывать панели, а также производить строповку за петли с резкими рывками.
