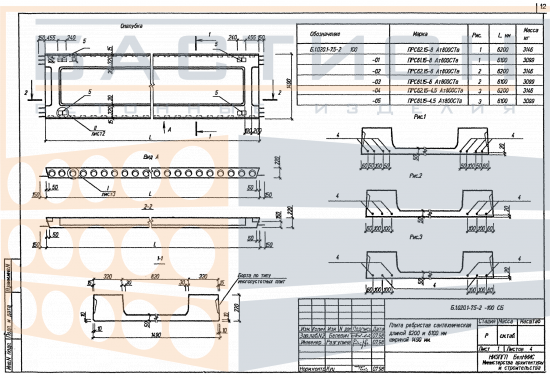

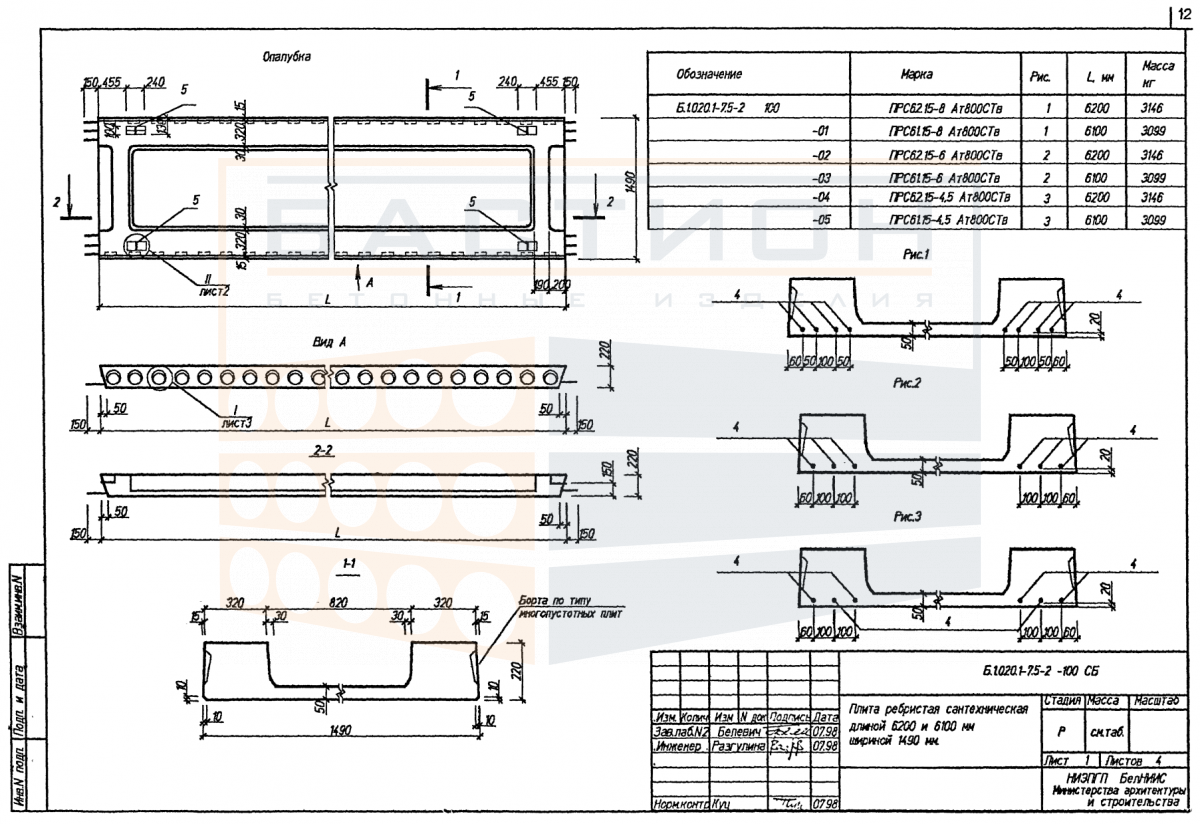

Плита ребристая сантехническая железобетонная ПРС 61.15-8 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 61.15-8 Ат800Тв — это железобетонный элемент перекрытия с продольными ребрами, предназначенный для восприятия нагрузок от сантехнического оборудования, внутренних перегородок и инженерных коммуникаций в технических этажах и подвальных помещениях. Изделие относится к серии Б1.020.1-7 (выпуск 5-2), которая регламентирует параметры опирания и монтажные решения для ребристых плит перекрытия. Армирование плиты выполнено предварительно напряженной арматурой класса Ат800, что обеспечивает восприятие эксплуатационных нагрузок при заданном пролете.

Применение плит данной серии предусмотрено в технических этажах и сантехнических помещениях, где необходима прокладка коммуникаций под перекрытием. Ребристая конструкция плиты обеспечивает жесткость при изгибе, что позволяет перекрывать эксплуатационные пролеты, соответствующие номинальной длине элемента. Плита опирается на несущие стены или ригели по коротким сторонам; глубина опирания и анкеровка определяются проектом. Повреждение ребер или торцевых зон при монтаже не допускается, так как это снижает несущую способность.

Область применения и технические особенности

Монтаж плит ПРС выполняется на подготовленное основание с выверкой отметок опорных площадок. Плиты укладываются на слой цементно-песчаного раствора для равномерной передачи нагрузки. Смещение плиты относительно проектного положения не допускается. Закладные элементы плиты используются для сварной анкеровки с соседними конструкциями.

• Плита рассчитана на эксплуатацию в составе перекрытий технических этажей с нагрузками от сантехнического оборудования и временными нагрузками.
• Опирание плиты производится по двум коротким сторонам на несущие элементы стен или ригели с глубиной опирания не менее проектной.
• Ребра плиты ориентированы вдоль пролета; нарушение ориентации приводит к изменению распределения усилий и снижению несущей способности.
• Торцевые участки плиты содержат выпуски арматуры и закладные детали для соединения с соседними плитами и стенами через омоноличивание.
• Пустоты между ребрами могут использоваться для прокладки инженерных коммуникаций при условии соблюдения проектных отметок и защиты арматуры.
• При монтаже необходимо контролировать совпадение осей и отметок; перекос плиты сверх допусков недопустим.
• Повреждение бетона ребер или торцов при строповке и разгрузке исключается; все дефекты фиксируются и подлежат оценке по проекту.

Соблюдение проектных требований к опиранию и анкеровке обеспечивает совместную работу плиты в составе диска перекрытия и передачу нагрузок на вертикальные конструкции.

Правила хранения и транспортировки изделия

Хранение плит ПРС осуществляется в горизонтальном положении на ровном твердом основании. Допускается штабелирование с укладкой деревянных прокладок в опорных зонах; прокладки располагаются строго по вертикали. Высота штабеля ограничивается несущей способностью нижней плиты и условиями безопасности. Защита торцевых граней и ребер от механических повреждений обязательна.

Транспортировка плит производится в горизонтальном положении с опиранием на опорные площадки транспортного средства. Плиты фиксируются от продольного и поперечного смещения. Погрузка и выгрузка выполняются с применением траверс и стропов, закрепляемых за монтажные петли. Ударные нагрузки и сбрасывание не допускаются. Перевозка навалом запрещена.
