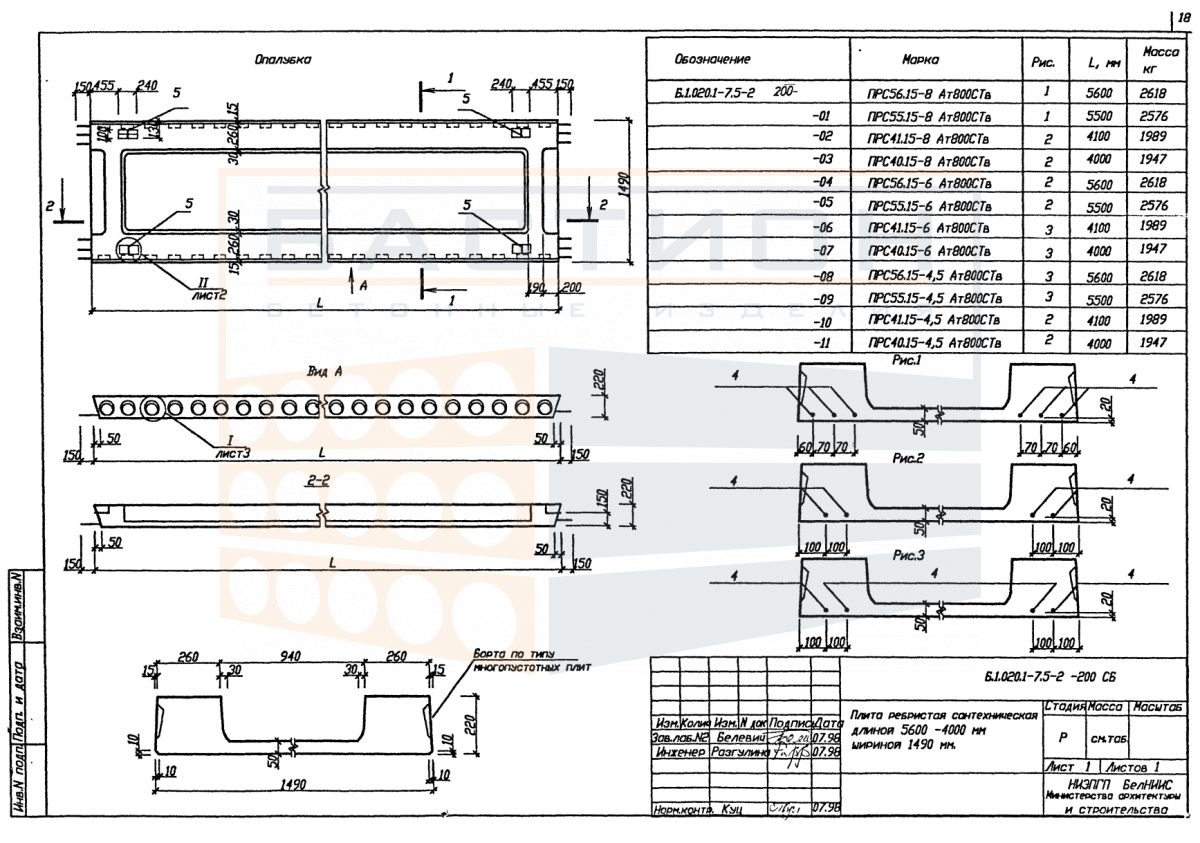

Плита ребристая сантехническая железобетонная ПРС 40.15-6 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 40.15-6 Ат800Тв — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в санитарно-технических помещениях. Изделие относится к серии Б1.020.1-7, выпуск 5-2, и предназначено для восприятия распределенных нагрузок от собственного веса, оборудования, перегородок и временных воздействий с последующей передачей усилий на опорные элементы каркаса.

В санитарно-технических узлах плита обеспечивает возможность пропуска инженерных коммуникаций через предусмотренные проектом отверстия или зазоры между элементами. Ребристая геометрия придает конструкции повышенную жесткость при относительно малом расходе материала, что позволяет перекрывать пролеты, заданные проектом. Монтаж требует точной установки плиты на опорные площадки с выверкой по отметкам; неправильное опирание или перекос приводят к неравномерному распределению нагрузки и образованию трещин в ребрах.

Область применения и технические особенности

Плиты ПРС применяются в перекрытиях многоэтажных жилых, общественных и производственных зданий, где требуется устройство санитарно-технических помещений. Технические особенности определяются серией Б1.020.1-7, выпуск 5-2, которая регламентирует конструктивные параметры, размеры и армирование. При монтаже необходимо строго соблюдать проектное положение плиты и схему опирания.

• Плита опирается двумя продольными ребрами на несущие стены или ригели; поперечные ребра обеспечивают жесткость при распределении нагрузки по всей площади.
• Верхняя полка работает на местный изгиб; толщина полки и шаг ребер рассчитаны на восприятие нагрузок от пола, перегородок и временных воздействий.
• Торцевые зоны плиты усилены для восприятия опорных реакций; повреждение торцов при строповке и разгрузке недопустимо.
• В плите могут быть предусмотрены технологические отверстия для пропуска стояков и воздуховодов; их расположение и размеры задаются проектной документацией.
• Сопряжение смежных плит выполняется по продольным швам с заполнением бетоном и установкой связевых стержней при необходимости для обеспечения жесткости диска перекрытия.
• Монтажные петли расположены в зонах, соответствующих центрам тяжести; строповка производится за все петли одновременно с использованием траверсы.
• Опирание плиты на опорные конструкции должно быть выровнено по горизонтали; недопустимо опирание на незатвердевший раствор или неподготовленное основание.

Применение плит данной серии требует строгого соблюдения проекта организации работ и указаний рабочей документации. Отклонение от проектного положения плиты или нарушение схемы опирания снижает несущую способность перекрытия и может привести к аварийным ситуациям.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах расположения опорных ребер строго по одной вертикали для предотвращения изгибающих напряжений. Высота штабеля ограничивается несущей способностью нижних изделий и требованиями безопасности при погрузочно-разгрузочных работах.

При транспортировке плиты фиксируются в кузове транспортного средства от продольных и поперечных смещений с помощью упоров и растяжек. Перевозка навалом исключается. Разгрузка производится методом свободного навеса с применением траверс, исключающих перекос монтажных петель и ударные нагрузки на торцы и ребра изделия.
