Плита ребристая сантехническая железобетонная ПРС 62.15-6 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 62.15-6 Ат800Тв серии Б1.020.1-7 выпуск 5-2 — это сборный железобетонный элемент ребристого типа, предназначенный для устройства перекрытий в санитарно-технических помещениях. Изделие воспринимает вертикальные нагрузки от собственного веса, оборудования и обслуживающего персонала, передавая их на несущие стены или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и возможность перекрытия пролетов с минимальным расходом материала. Наличие технологических отверстий (сантехнических проемов) позволяет прокладывать инженерные коммуникации без дополнительной обработки плиты на стройплощадке.

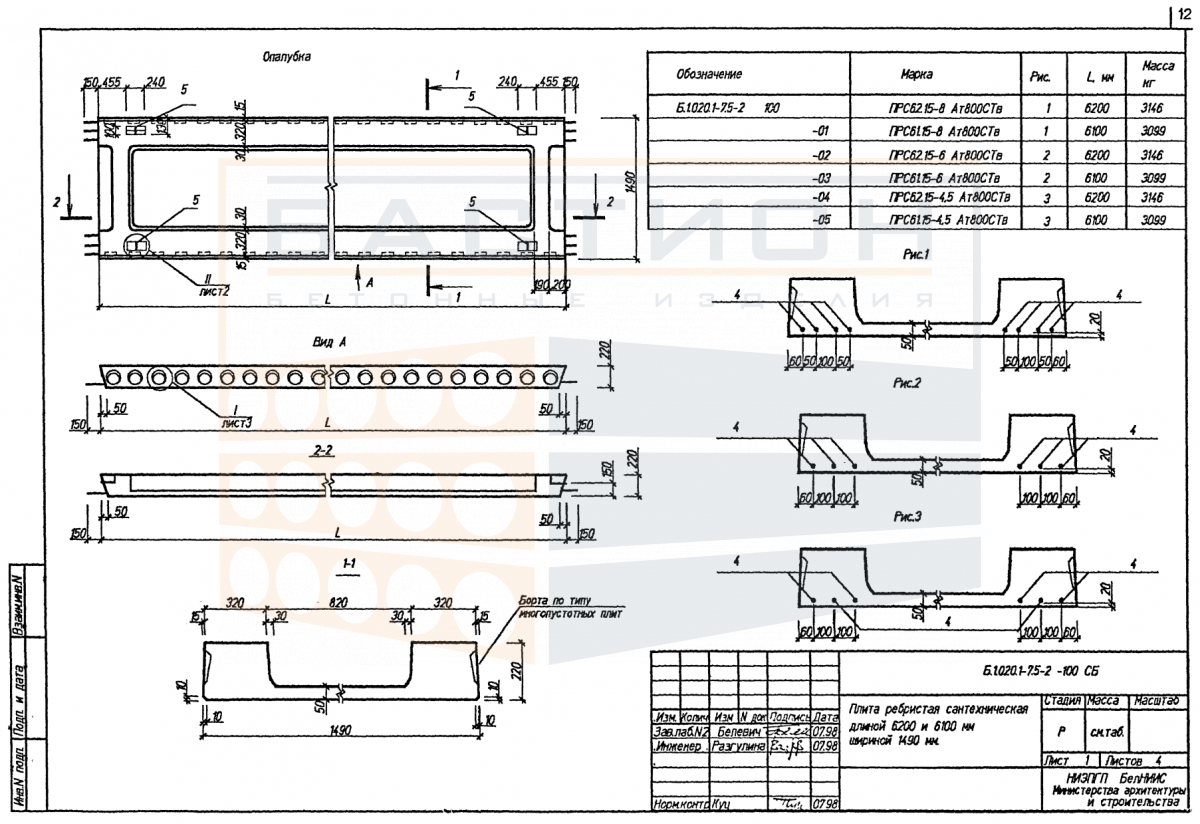

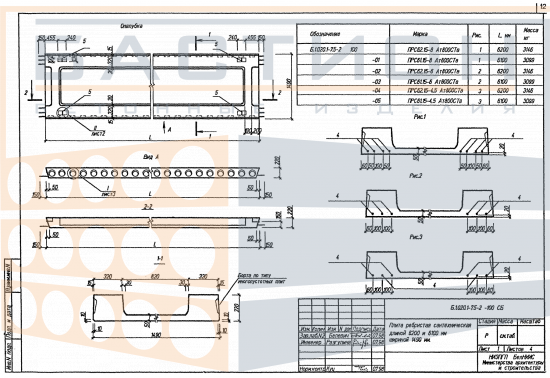

Применение плит данной серии регламентируется рабочими чертежами серии Б1.020.1-7, выпуск 5-2, которая определяет номенклатуру, схему опирания и конструктивные узлы для перекрытий промышленных и гражданских зданий. Ошибочный выбор глубины опирания или установка плиты с перекосом приводят к перераспределению напряжений в ребрах и могут вызвать образование трещин. Несанкционированное изменение местоположения сантехнических отверстий или их укрупнение не допускается без перерасчета армирования. Монтаж выполняется после проверки отметок опорных поверхностей и установки закладных деталей для анкеровки.

Область применения и технические особенности

Плиты ПРС 62.15-6 предназначены для сборных железобетонных перекрытий с шагом поперечных рам от 6 м. Опирание осуществляется по коротким сторонам на ригели или стены. В составе серии предусмотрены узлы сопряжения плит с ригелями, а также анкеровка связей между плитами и с несущими элементами. Швы между смежными плитами заполняются бетоном класса не ниже В15 по проекту. Допускается установка дополнительных закладных деталей для крепления подвесного оборудования, не нарушающих работу продольных ребер.

• Работа в пролете между несущими опорами с опиранием на ригели или стены, передача нагрузки через продольные ребра.
• Ориентация ребер вертикально вниз, монтаж на проектное положение с выверкой горизонтальности плоскости верха.
• Торцевые зоны (зоны опирания) не допускают повреждений, сколов и намокания, влияющих на несущую способность.
• Сантехнические отверстия расположены по проектной схеме, их расположение не изменяется без согласования с проектной организацией.
• Монтажные петли используются исключительно для строповки; после установки петли загибаются или обрезаются, не нарушая защитный слой бетона.
• Омоноличивание швов и анкеровка обеспечивают совместную работу плит в составе перекрытия и устойчивость при монтаже.

Соблюдение проектных требований к опиранию и сварке закладных деталей является необходимым условием принятия эксплуатационных нагрузок. Нарушение схемы монтажа или замена арматурного выпуска приводит к снижению жесткости перекрытия и не гарантирует безопасность.

Правила хранения и транспортировки изделия

Плиты хранят в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки располагают строго в местах установки монтажных петель или в опорных зонах, указанных в рабочих чертежах. Допускается складирование в штабели с обязательным совпадением прокладок по вертикали. Количество рядов и толщина прокладок определяются с учетом массы плиты и характеристик бетона без образования концентраторов напряжений.

Транспортировка выполняется в положении, близком к проектному, с надежным креплением от сдвига и переворота. Укладка плит навалом не допускается. Погрузка и разгрузка производятся с использованием траверс, обеспечивающих равномерное усилие на петли. Удары, перекосы и опирание на ребра запрещены. После транспортировки проверяется целостность ребер, торцов и сантехнических отверстий.
