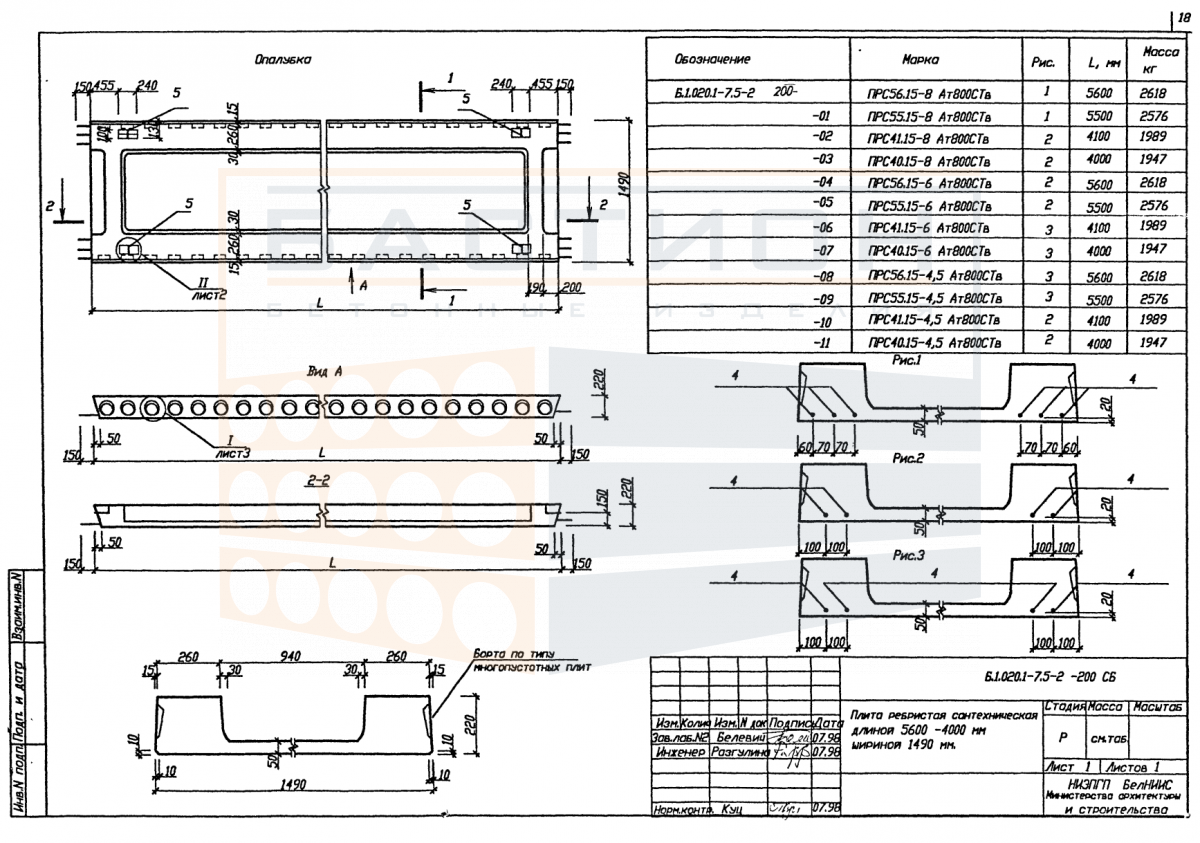

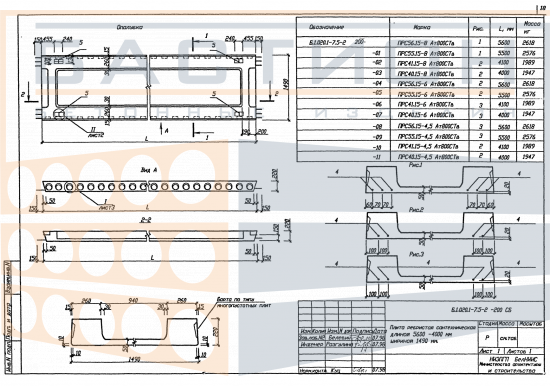

Плита ребристая сантехническая железобетонная ПРС 55.15-6 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 55.15-6 Ат800Тв — это горизонтальный несущий элемент сборного перекрытия, предназначенный для восприятия нагрузок в зонах размещения санитарно-технического оборудования. Изделие относится к серии Б1.020.1-7 выпуск 5-2, регламентирующей конструкции ребристых плит перекрытий с повышенными требованиями к жесткости и трещиностойкости.

Применение плит данного типа предусматривается в межэтажных перекрытиях жилых, общественных и промышленных зданий в помещениях санузлов, душевых, технических этажей. Наличие ребер жесткости обеспечивает перераспределение изгибающих нагрузок на несущие опоры, а предварительно напряженная арматура класса Ат800Тв позволяет сохранять проектную несущую способность при эксплуатационных воздействиях. Ошибки при монтаже, такие как смещение ребер относительно опор или повреждение торцевых зон, могут привести к снижению жесткости перекрытия и образованию трещин.

Область применения и технические особенности

Плиты монтируются на несущие стены, балки или ригели с обеспечением проектной глубины опирания по всей ширине опорной зоны. Ребра плиты должны располагаться строго вдоль пролета, передавая нагрузку на опорные элементы через закладные детали или бетонные швы. В процессе монтажа необходимо контролировать горизонтальность установки и отсутствие перекосов, которые могут вызвать внецентренное сжатие ребер.

• Ребра плиты работают как балки таврового сечения, воспринимая изгибающий момент от собственного веса и полезной нагрузки; полка обеспечивает распределение усилий на ребра.
• Глубина опирания ребер на несущие конструкции должна соответствовать рабочим чертежам серии; недостаточное опирание вызывает концентрацию напряжений в приопорных зонах.
• Торцевые участки плиты, в которых расположены выпуски арматуры, не допускается повреждать при строповке, разгрузке или установке — это снижает анкеровку напрягаемой арматуры.
• Швы между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения совместной работы перекрытия и распределения горизонтальных усилий.
• Предварительно напряженная арматура класса Ат800Тв повышает трещиностойкость плиты в растянутой зоне, что особенно важно в помещениях с возможными утечками воды.
• Плита рассчитана на размещение технологических отверстий для пропуска стояков и трубопроводов — выполнение отверстий на монтаже вне проектных мест не допускается.

Соблюдение проектных параметров опирания и последовательности монтажа является обязательным для обеспечения расчетной несущей способности перекрытия. При выборе кранового оборудования необходимо учитывать массу изделия 2576 кг и габариты 5500×1490 мм для безопасной строповки.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем неравномерную осадку грунта. Между рядами штабеля укладываются деревянные прокладки строго по линиям опорных зон (под ребрами); смещение прокладок по вертикали не допускается, так как это вызывает изгибные деформации плиты. Высота штабеля выбирается по условиям устойчивости и возможностей погрузочной техники.

Транспортировка производится в горизонтальном положении с надежным креплением от продольных и поперечных смещений. Запрещается перевозка плит навалом или с опиранием на полку — все усилия должны передаваться через ребра. Строповка выполняется за монтажные петли с равномерным натяжением ветвей стропа; ударные нагрузки и кантовка на острие ребра недопустимы. Перед разгрузкой следует проверить целостность торцов и выпусков арматуры.
