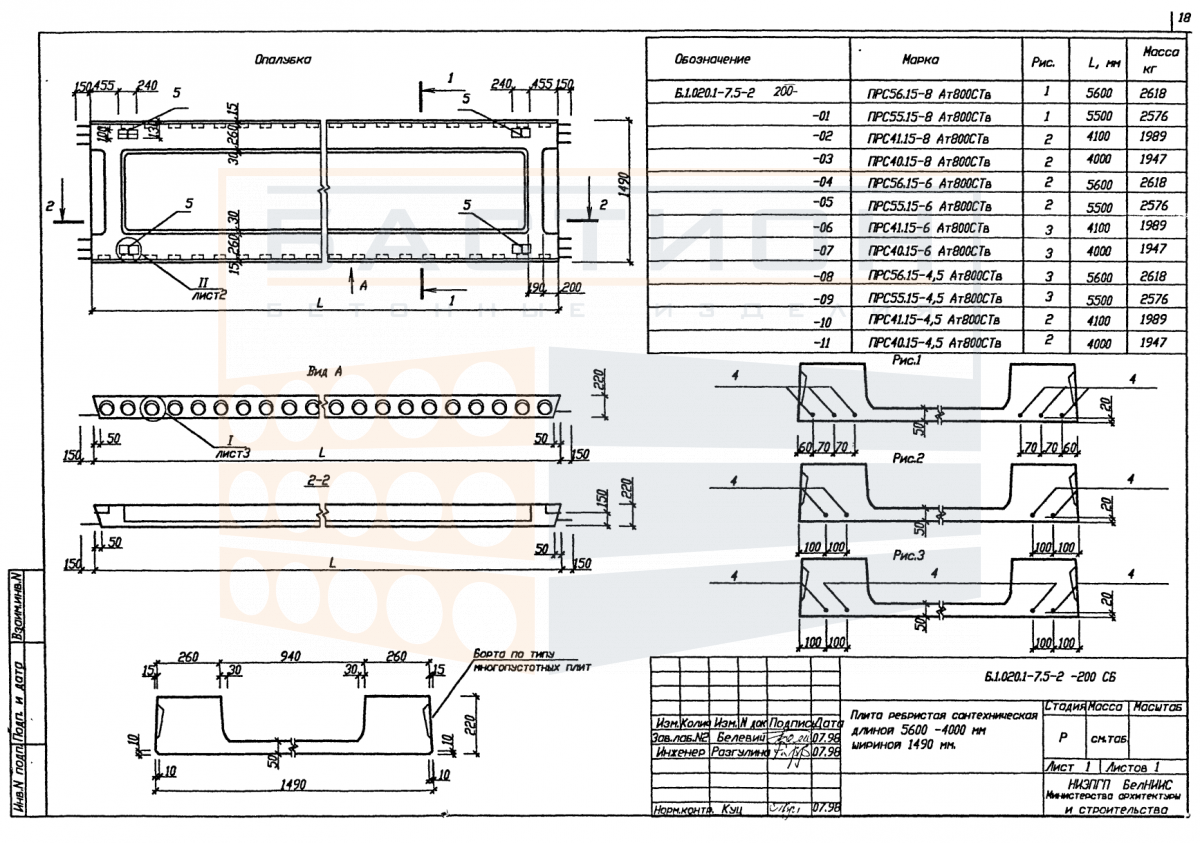

Плита ребристая сантехническая железобетонная ПРС 56.15-6 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 56.15-6 Ат800Тв — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в сантехнических и технических помещениях. Изделие относится к серии Б1.020.1-7, выпуск 5-2, и предназначено для восприятия нагрузок от санитарно-технического оборудования, перегородок и временных воздействий с последующей передачей усилий на несущие стены или ригели.

Конструкция плиты включает продольные ребра, которые обеспечивают необходимую жесткость и несущую способность при изгибе. Плита рассчитана на эксплуатацию в составе сборных перекрытий зданий различного назначения. Отсутствие пустотных каналов и сплошная полка позволяют размещать инженерные коммуникации в проектных зонах без нарушения целостности элемента. Некорректное опирание, перекос или повреждение торцов при монтаже снижают расчетные характеристики и допустимы только при восстановлении по проекту.

Область применения и технические особенности

Плита монтируется в горизонтальном положении с опиранием на несущие стены или ригели по продольным сторонам. Глубина опирания и конструкция узлов сопряжения задаются рабочей документацией серии. При монтаже необходимо обеспечить совпадение проектных отметок опорных площадок и исключить смещение плиты в плане. Швы между смежными плитами и примыкания к стенам заполняются бетоном на мелком заполнителе с последующим уплотнением. Временные нагрузки в период строительства не должны превышать проектных значений без дополнительного раскрепления.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены или ригели через опорные зоны по торцам ребер.
• Ребристая структура обеспечивает повышенную жесткость при изгибе по сравнению со сплошными плитами равной высоты, что позволяет перекрывать пролеты до 6 м при ширине 1,5 м.
• Торцевые участки плиты содержат закладные детали и монтажные петли; повреждение этих зон при строповке или разгрузке не допускается.
• Монтаж производится с использованием траверсы или строп, обеспечивающих равномерное натяжение петель; перекос плиты при подъеме должен быть исключен.
• Сопряжение смежных плит по длинным сторонам выполняется с заполнением шва бетонной смесью; проектный раствор обеспечивает совместную работу элементов перекрытия.
• В сантехнических помещениях предусмотрены отверстия для пропуска стояков; их расположение и диаметр уточняются по проекту; самовольное устройство проемов запрещено.
• Опирание плиты на несущие конструкции должно быть сплошным по всей ширине ребра; местные подкладки или неплоскостность опорной поверхности недопустимы.

После завершения монтажа и омоноличивания швов плита образует единую жесткую горизонтальную диафрагму, участвующую в перераспределении вертикальных и горизонтальных усилий в здании. Качество опорных узлов и своевременное заполнение стыков определяют расчетную несущую способность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (в местах расположения ребер) устанавливаются прокладки из пиломатериала или иного упругого материала, исключающего точечную нагрузку на бетон. Прокладки соседних рядов размещаются строго по одной вертикальной оси. Высота штабеля не должна превышать значений, исключающих повреждение нижних изделий.

Транспортировка плит производится в горизонтальном положении на транспортных средствах с приспособлениями, исключающими продольные и поперечные смещения. Крепление выполняется через монтажные петли или специальные захваты. Перевозка навалом, с опиранием на полку или с перекосом ребер запрещена. Во время погрузки и разгрузки удары о конструкции, падения и трение о соседние изделия не допускаются.
