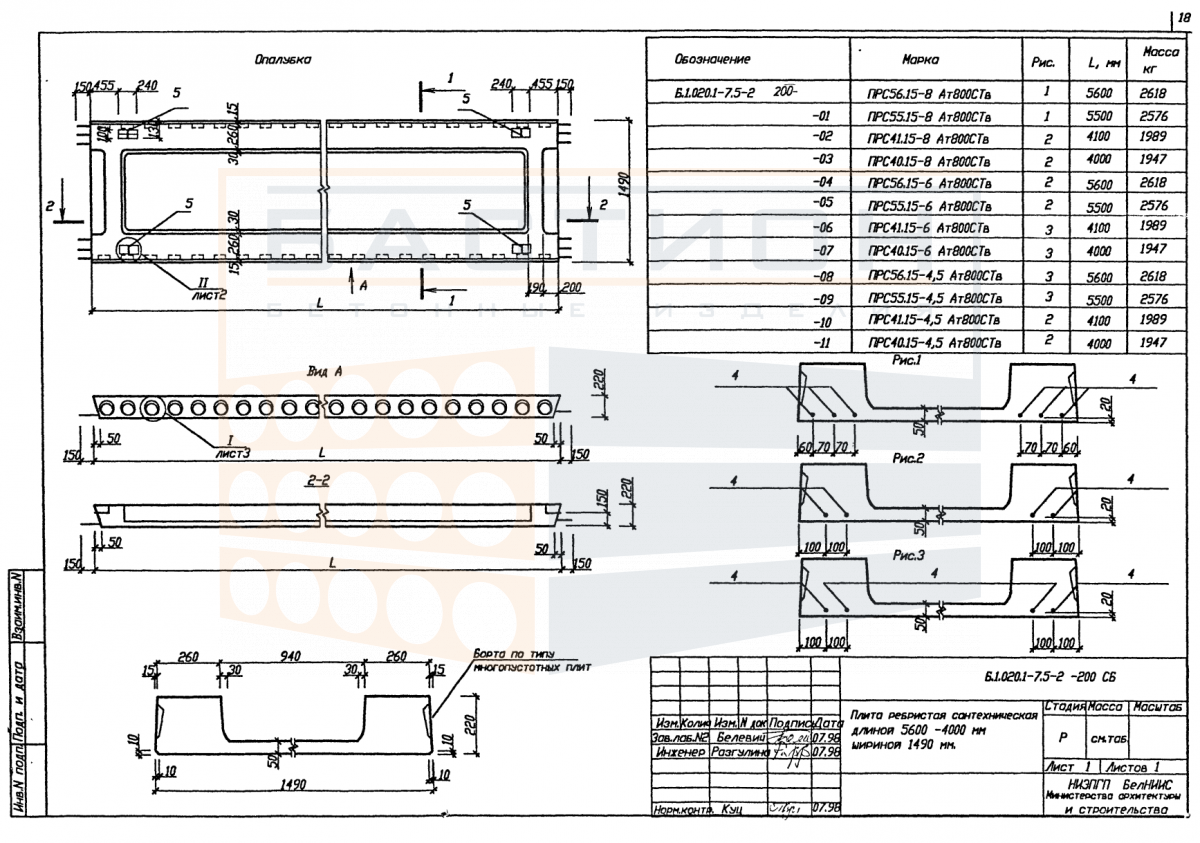

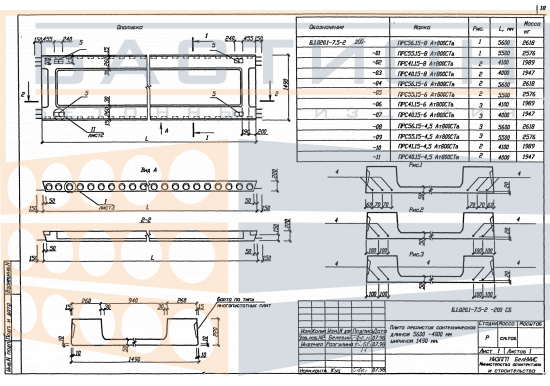

Плита ребристая сантехническая железобетонная ПРС 41.15-6 Ат800Тв, серия Б1.020.1-7, выпуск 5-2

Плита ребристая сантехническая железобетонная ПРС 41.15-6 Ат800Тв серии Б1.020.1-7 выпуск 5-2 — это сборный железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в помещениях сантехнического и технического назначения. Конструкция включает продольные ребра, обеспечивающие восприятие изгибающих нагрузок и жесткость в пролете. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет элементу работать в условиях эксплуатационных нагрузок от оборудования, перегородок и временных воздействий.

Изделие используется в перекрытиях производственных, складских и общественных зданий, где требуется перекрывать пролеты с повышенными требованиями к прочности и устойчивости к вибрациям. Ребристая форма плиты снижает собственный вес конструкции при сохранении высокой несущей способности. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос ребер, могут привести к нарушению проектного распределения нагрузок, образованию трещин в опорных зонах и снижению жесткости перекрытия.

Область применения и технические особенности

Плита укладывается на несущие стены, балки или ригели с опиранием по коротким сторонам, соответствующим расположению ребер. Проектное положение фиксируется по отметкам осей, горизонтальность проверяется нивелиром. Торцевые участки ребер являются зонами передачи усилий, поэтому их повреждение при транспортировке или монтаже не допускается. Стыки между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту. Анкеровка плит в несущие конструкции выполняется в соответствии с рабочей документацией серии Б1.020.1-7.

• Продольные ребра плиты воспринимают изгибающие моменты и передают нагрузку на опоры; правильная ориентация ребер при монтаже обязательна.
• Глубина опирания плиты на несущие конструкции задается проектом, типовые значения приведены в альбоме серии Б1.020.1-7 выпуск 5-2.
• При строповке усилия прикладываются к монтажным петлям; не допускается подъем за ребра или торцевые участки.
• Пустоты между ребрами могут использоваться для прокладки коммуникаций только при условии согласования с проектной документацией.
• После монтажа швы между плитами омоноличиваются для обеспечения совместной работы перекрытия и распределения нагрузок.
• При хранении плиты складируются в горизонтальном положении с опорой по концам, совпадающей с вертикальными прокладками.
• При транспортировке плиты фиксируются от смещения, опирание на деревянные бруски — по месту расположения ребер.

Соблюдение проектных параметров опирания и последовательности монтажа обеспечивает расчетную работу перекрытия в целом.

Правила хранения и транспортировки изделия

Хранение плит производится на ровной твердой площадке в горизонтальном положении. Прокладки устанавливаются в местах опорных зон под ребрами; их вертикальные ряды должны совпадать. Высота штабеля определяется массой и возможностями грузоподъемной техники, но без превышения допустимой нагрузки на нижнее изделие.

При транспортировке плиты размещаются на транспортном средстве с опиранием по всей плоскости или через прокладки в опорных зонах. Крепление должно исключать продольные и поперечные смещения во время движения. Запрещается перевозка навалом, а также сбрасывание при разгрузке. Монтажные петли и торцевые грани не должны повреждаться при строповке и складировании.
