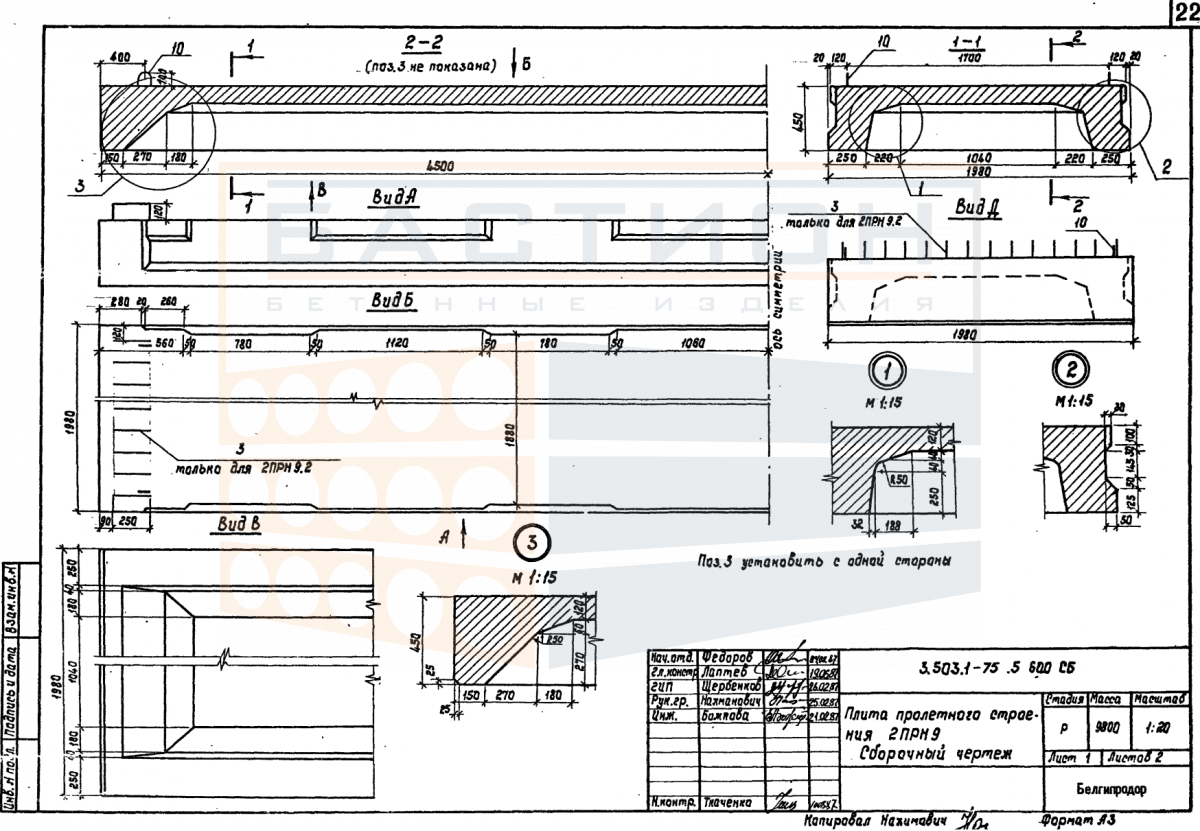

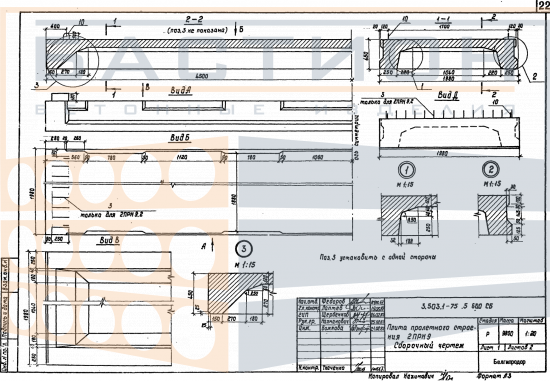

Плита пролетного строения ребристая 2 ПРН 9, серия 3.503.1-75, выпуск 5

Плита пролетного строения ребристая 2 ПРН 9 — это железобетонный элемент несущей системы пролетного строения автодорожных и городских мостов, применяемый для формирования перекрытия пролета. Изделие относится к серии 3.503.1-75, выпуск 5, которая регламентирует конструкцию сборных ребристых плит для мостовых сооружений. Ребристая форма обеспечивает повышенную жесткость при изгибе, что позволяет воспринимать эксплуатационные нагрузки от транспорта и пешеходов.

Конструкция плиты предусматривает опирание на прогоны или главные балки пролетного строения. Ребра ориентированы вдоль пролета и работают как продольные балки жесткости. Верхняя полка плиты формирует проезжую часть или тротуар. При монтаже требуется обеспечить проектную глубину опирания и точное положение в плане. Несоблюдение этих условий может привести к перегрузке опорных зон и снижению срока службы конструкции.

Область применения и технические особенности

Плиты серии 3.503.1-75 предназначены для сборных пролетных строений мостов с пролетами до 18 метров. Типоразмер 2 ПРН 9 рассчитан на номинальный пролет 9 м. Монтаж ведется на опорные части балок или ригелей с последующим омоноличиванием швов. Сопряжение плит в поперечном направлении обеспечивает совместную работу под нагрузкой. Торцевые зоны содержат закладные детали для анкеровки в конструкции. При подъеме и транспортировке строповка выполняется за монтажные петли, расположенные в ребрах.

• Плиты воспринимают нагрузку от транспорта и пешеходов и передают ее на несущие конструкции опор через опорные части.
• Ребристая форма с продольными ребрами обеспечивает высокий момент сопротивления при оптимальной массе элемента.
• Опирание выполняется на опорные части с проектной глубиной; недостаточное опирание может вызвать раскалывание торцов.
• Швы между смежными плитами заполняются бетоном по проекту, омоноличивание распределяет поперечные усилия.
• Строповка осуществляется за монтажные петли в ребрах; повреждение петель или ребер при подъеме недопустимо.
• Торцевые участки содержат арматурные выпуски и закладные детали для анкеровки; повреждение этих зон снижает несущую способность.

Условия применения плиты регламентируются проектной документацией на конкретное сооружение. Климатические воздействия учитываются при назначении защитного слоя бетона и выборе марки по морозостойкости.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В качестве подкладок используются бруски, устанавливаемые в местах расположения опорных зон. Подкладки смежных плит в штабеле должны располагаться строго по вертикали, чтобы избежать изгибающих напряжений. Штабель формируется с учетом грузоподъемности крана и устойчивости. Торцевые грани и ребра защищаются от ударов.

При транспортировке плиты размещаются в кузове на ложементах, фиксирующих их от продольного и поперечного смещения. Перевозка навалом запрещена. Строповка осуществляется только за монтажные петли с использованием траверс, предотвращающих перекос. Запрещается подъем плиты за ребра или полку. До начала погрузки проверяется комплектность закладных деталей и отсутствие сколов бетона.
