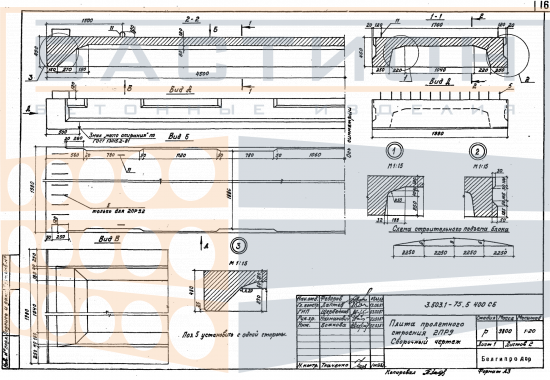

Плита пролетного строения ребристая 2 ПР 9, серия 3.503.1-75, выпуск 5

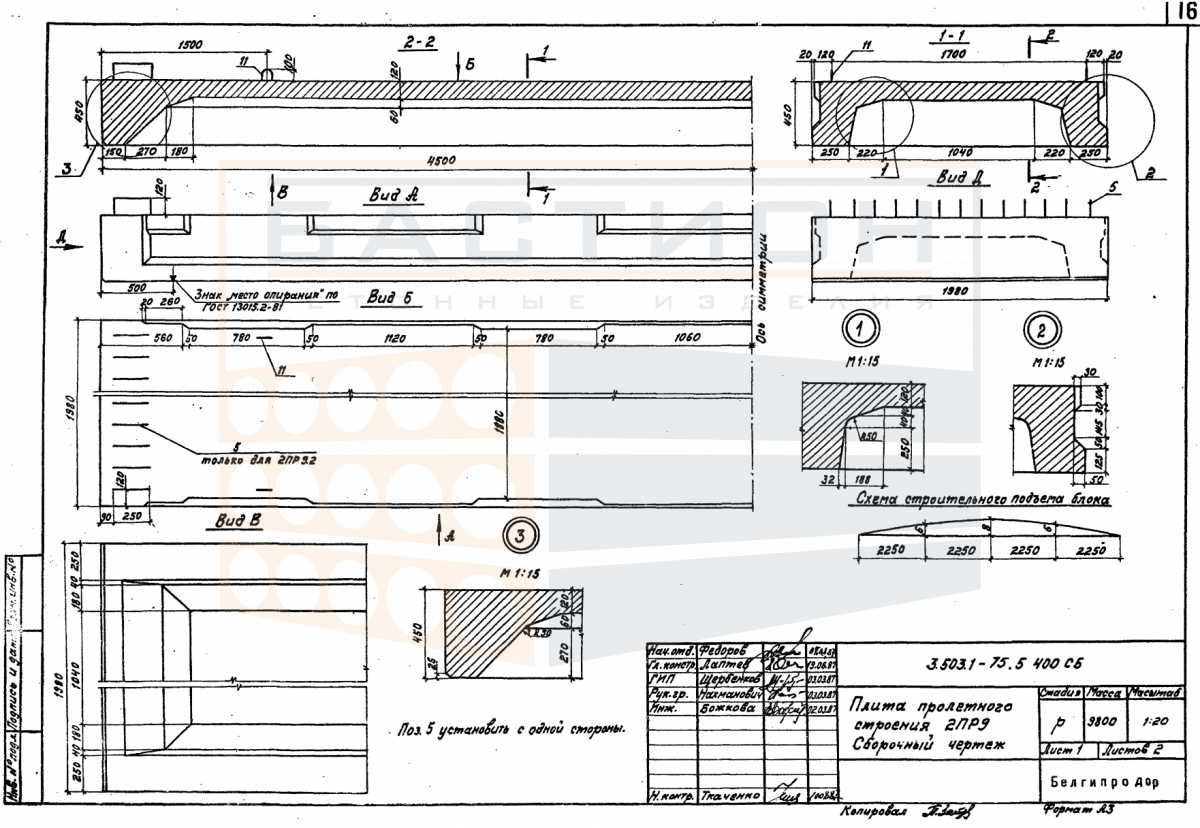

Плита пролетного строения ребристая 2 ПР 9 — это железобетонный элемент балочного пролётного строения мостов и путепроводов, предназначенный для восприятия временных вертикальных нагрузок от транспортных средств и постоянных нагрузок от собственного веса и вышележащих конструкций. Изделие относится к серии 3.503.1-75, выпуск 5, и применяется при строительстве автодорожных и городских мостовых сооружений с пролётами до 9 метров.

В составе пролётного строения ребристая плита работает совместно с диафрагмами и другими плитами, образуя жёсткую горизонтальную плоскость проезжей части. Трапецеидальные рёбра обеспечивают повышенную несущую способность при изгибе, что позволяет перекрывать пролёт без промежуточных опор. Ошибки при выборе схемы опирания или нарушение проектного положения приводят к перераспределению усилий и трещинообразованию в конструкции.

Область применения и технические особенности

Изделие монтируется на опорные части, установленные на устоях или промежуточных опорах, с обеспечением проектной глубины опирания. Сопряжение смежных плит выполняется через швы, омоноличиваемые после выверки положения, а объединение в поперечном направлении — с помощью сварных соединений закладных деталей.

• Работа рёбер плиты воспринимает изгибающие моменты от распределённой и сосредоточенной нагрузок; вертикальные рёбра передают усилие на опоры, а полка обеспечивает распределение давления.
• Опирание плиты производится на железобетонные или металлические опорные части; глубина опирания назначается проектом и контролируется при монтаже.
• Стыки между смежными плитами заполняются бетоном класса не ниже проектного, с обязательным уплотнением и последующим уходом для обеспечения совместной работы.
• Закладные детали и выпуски арматуры в торцевых зонах не должны повреждаться при строповке и транспортировке; их целостность проверяется перед установкой.
• Монтажное положение плиты фиксируется по продольным и поперечным осям с помощью геодезических отметок; отклонение от проектных координат не допускается.
• Для восприятия сдвигающих усилий в швах предусматриваются шпонки или петлевые выпуски, омоноличиваемые после окончательной выверки.
• Типичная ошибка — установка плиты на невыровненные опорные площадки или с нарушением проектного уклона проезжей части, что вызывает внецентренное нагружение.

После монтажа и омоноличивания стыков плита образует жёсткую поперечно-распределяющую конструкцию, требуя регулярного контроля состояния швов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровной площадке с твёрдым покрытием. Прокладки из пиломатериала устанавливаются строго под рёбрами в опорных зонах, при этом прокладки нижележащего ряда должны совпадать по вертикали с прокладками вышележащего ряда. Количество ярусов штабеля определяется с учётом массы плиты и прочности прокладок, но не более типового для данных условий.

При транспортировке плита размещается на транспортном средстве рёбрами вниз с опиранием на ложементы, повторяющие контур торцов. Крепление выполняется с помощью инвентарных стяжек или упоров, исключающих продольное и поперечное смещение. Перевозка навалом, а также погрузка с резкими рывками и ударами не допускается. Строповка осуществляется за монтажные петли или специальные захваты, установленные в проектном положении.
