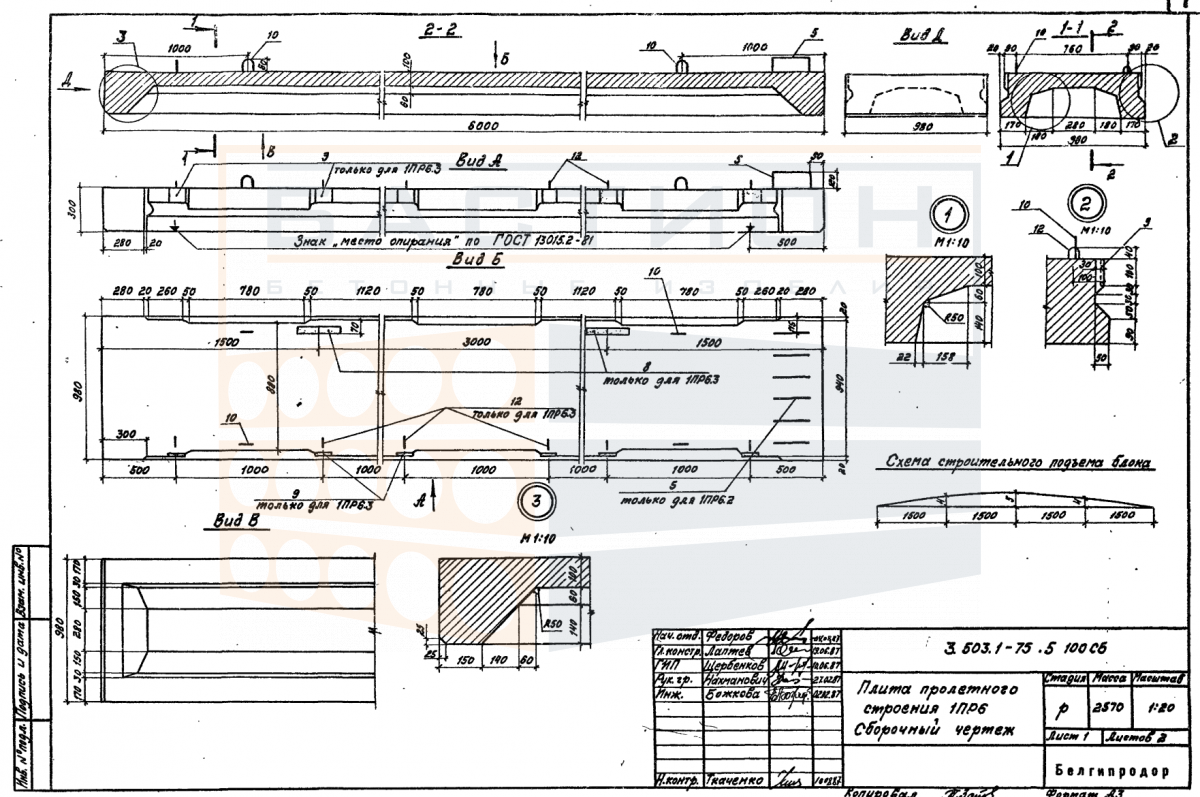

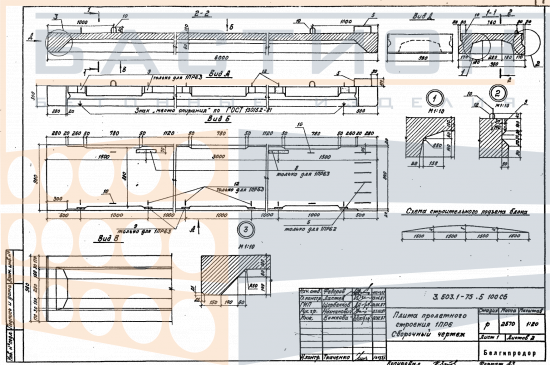

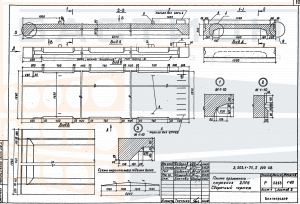

Плита пролетного строения ребристая 1 ПР 6, серия 3.503.1-75, выпуск 5

Плита пролетного строения ребристая 1 ПР 6 — это железобетонный элемент несущей системы автодорожного моста, предназначенный для восприятия временных вертикальных нагрузок от транспортных средств и пешеходов и передачи их на опорные части пролетного строения. Относится к серии 3.503.1-75, выпуск 5, разработанной для сборных ребристых плит пролетных строений малых и средних пролетов. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает жесткость и прочность при изгибе.

Ребристая конструкция плиты позволяет эффективно распределять усилия по длине и ширине, снижая собственный вес по сравнению со сплошными аналогами. Плита рассчитана на опирание на балки или ригели пролетного строения, при этом ребра ориентированы вдоль пролета. Применяется в составе балочных и рамных мостов, путепроводов, эстакад. Ошибки при монтаже, такие как смещение опорных зон или повреждение ребер, могут привести к перераспределению напряжений и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты производится на опорные части по проектной документации. Опирание осуществляется через резиновые или стальные опорные части, расположенные в торцевых зонах. Фиксация плиты в проектном положении выполняется с помощью монтажных петель и последующего омоноличивания стыков. Совместная работа плит обеспечивается за счет шпоночных соединений и продольных швов, заполняемых бетоном класса не ниже проектного.

• Работает в пролете между опорными балками или ригелями, воспринимая изгибающие моменты и передавая сдвигающие усилия через опорные части.
• Ребра плиты выполняют функцию продольных балок жесткости, обеспечивая пространственную устойчивость элемента при транспортировке и в составе пролетного строения.
• Торцевые зоны являются опорными и не должны повреждаться при строповке, разгрузке и хранении — дефекты в этих участках снижают несущую способность.
• Монтажные петли используются только для строповки и подъема; после установки петли загибаются или срезаются по проекту, не допускается их перегрузка.
• Продольные швы между смежными плитами заполняются бетоном или раствором с тщательным уплотнением, чтобы обеспечить совместную работу плит под нагрузкой.
• Типичная ошибка — монтаж плиты с недостаточной глубиной опирания (менее проектной), что вызывает концентрацию напряжений на краю и риск скола бетона.
• Недопустима прокладка инженерных коммуникаций через пустоты между ребрами без проектного обоснования, так как это нарушает расчетную схему работы.

Приемка плит производится по внешнему виду, геометрическим параметрам и прочности бетона в соответствии с требованиями серии 3.503.1-75. Перед монтажом необходимо проверить соответствие отметок опорных поверхностей и осей, а также состояние закладных деталей и выпусков арматуры.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровную твердую поверхность, исключающую просадку основания. Под опорные зоны (торцы) укладываются деревянные или бетонные прокладки сечением не менее 100×100 мм, строго совпадающие по вертикали в штабеле. Высота штабеля определяется массой плит и устойчивостью нижнего ряда, но не должна превышать значений, указанных в проекте складирования. Между рядами прокладки располагаются в местах, соответствующих опорным зонам плит, с шагом не более 3 м по длине. Запрещается складирование плит с опиранием на ребра или на слабые кромки.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Плиты укладываются на транспортное средство на деревянные прокладки в опорных зонах; высота стопы не должна превышать 2–3 ряда в зависимости от грузоподъемности транспорта. При погрузке и разгрузке используются мягкие стропы или траверсы во избежание повреждения ребер и петель. Запрещается перевозка плит навалом или с опиранием на неопорные участки. Скорость движения автомобиля должна исключать резкие толчки и удары. Выгрузка производится плавно, без сбрасывания.
