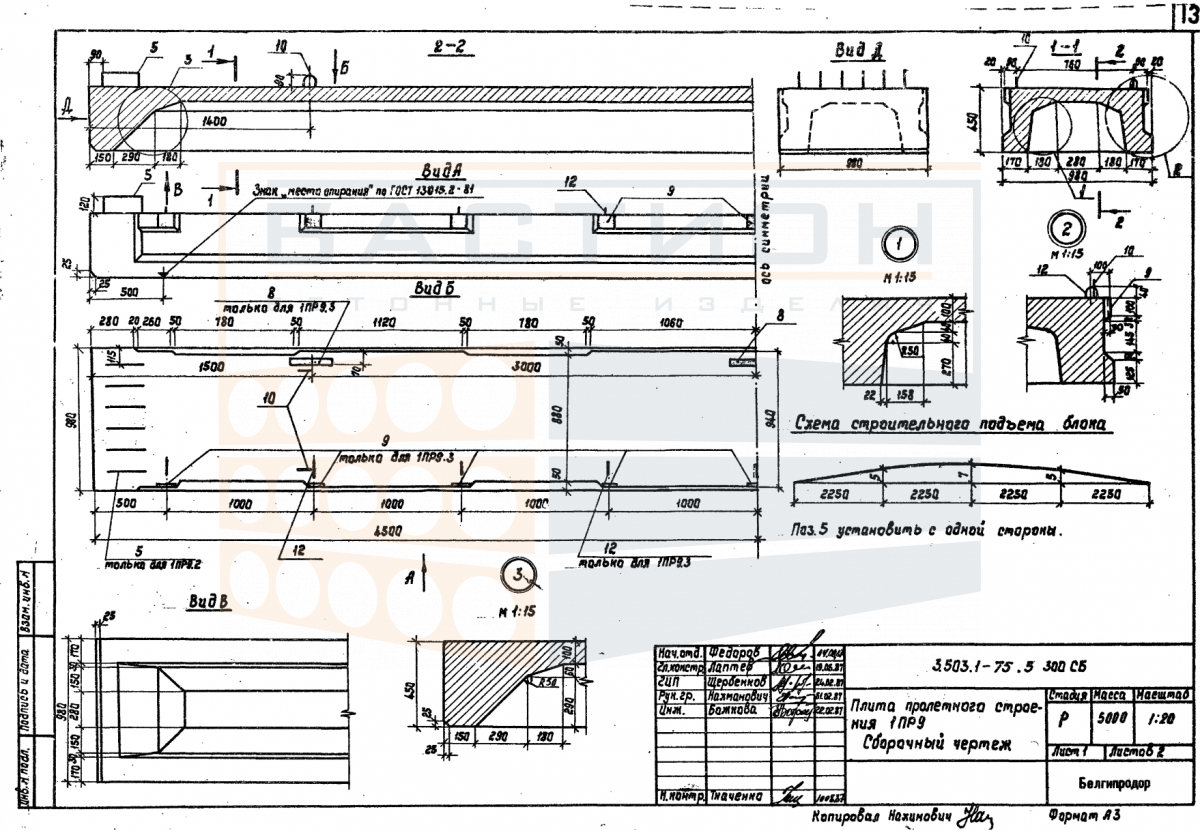

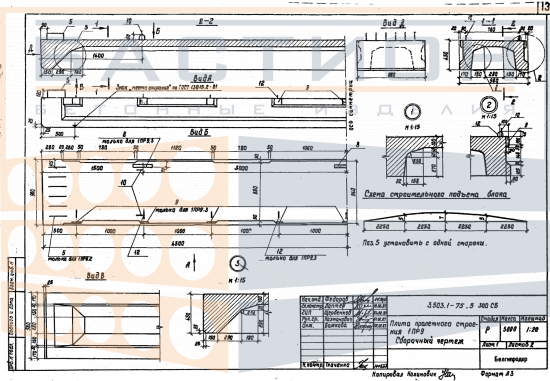

Плита пролетного строения ребристая 1 ПР 9, серия 3.503.1-75, выпуск 5

Плита пролетного строения ребристая 1 ПР 9 — это железобетонный элемент мостового пролетного строения, предназначенный для восприятия временных вертикальных нагрузок от подвижного состава и постоянных нагрузок от собственного веса и вышележащих слоев дорожной одежды. Изделие относится к серии 3.503.1-75, выпуск 5, и используется в сборных балочных мостах. Ребристая конструкция с продольными и поперечными ребрами обеспечивает необходимую жесткость и несущую способность при относительно малом расходе стали.

Плиты применяются в качестве несущего элемента пролетных строений автодорожных и городских мостов длиной 9 м. Вертикальные ребра работают на изгиб, передавая усилия на опоры через опорные части. Точность геометрии и прочность бетона являются критическими для безопасности моста. Неправильное опирание или повреждение ребер при монтаже могут привести к перераспределению напряжений и снижению проектной несущей способности.

Область применения и технические особенности

Плита устанавливается в пролетном строении моста и опирается на ригели или балки через опорные части. Монтаж ведется по рабочей документации серии 3.503.1-75 с обеспечением проектного положения ребер относительно направления движения. Стыки между смежными плитами и с опорными конструкциями заполняются по проекту с обязательным контролем глубины опирания.

• Ребра плиты ориентируются вдоль пролета, обеспечивая восприятие изгибающих нагрузок от транспорта и исключая кручение.
• Опорные зоны плиты усиливаются армированием; не допускается обрывать рабочие стержни или повреждать бетон в местах опирания.
• Сопряжение с соседними плитами выполняется через швы, заполняемые бетоном с обеспечением совместной работы и защиты от коррозии.
• Монтажные петли предназначены для подъема; строповка производится захватами, исключающими ударное воздействие и перекос плиты.
• Правильное положение плиты проверяется по осям и отметкам; отклонение от проектного положения снижает несущую способность пролетного строения.
• Серия 3.503.1-75 регламентирует типоразмеры и армирование; при замене изделия требуется пересчет по документации.

Проектная глубина опирания и схема анкеровки уточняются по рабочей документации. Швы между плитами и с опорами омоноличиваются с соблюдением рецептуры бетона и условий твердения.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем просадку. Прокладки укладываются в местах расположения опорных ребер строго вертикально друг под другом по всей высоте штабеля для равномерной передачи нагрузки. Выступающие части арматуры и закладные детали защищаются от повреждений. Высота штабеля назначается по проекту складирования с учетом массы изделий.

Транспортировка осуществляется в положении, аналогичном складированию, с фиксацией плит в кузове деревянными клиньями или инвентарными устройствами, препятствующими смещению. Запрещается перевозка навалом и сбрасывание плит. Погрузка и разгрузка производятся с использованием стропов за монтажные петли или траверс, без ударов о борта кузова или другие конструкции.
