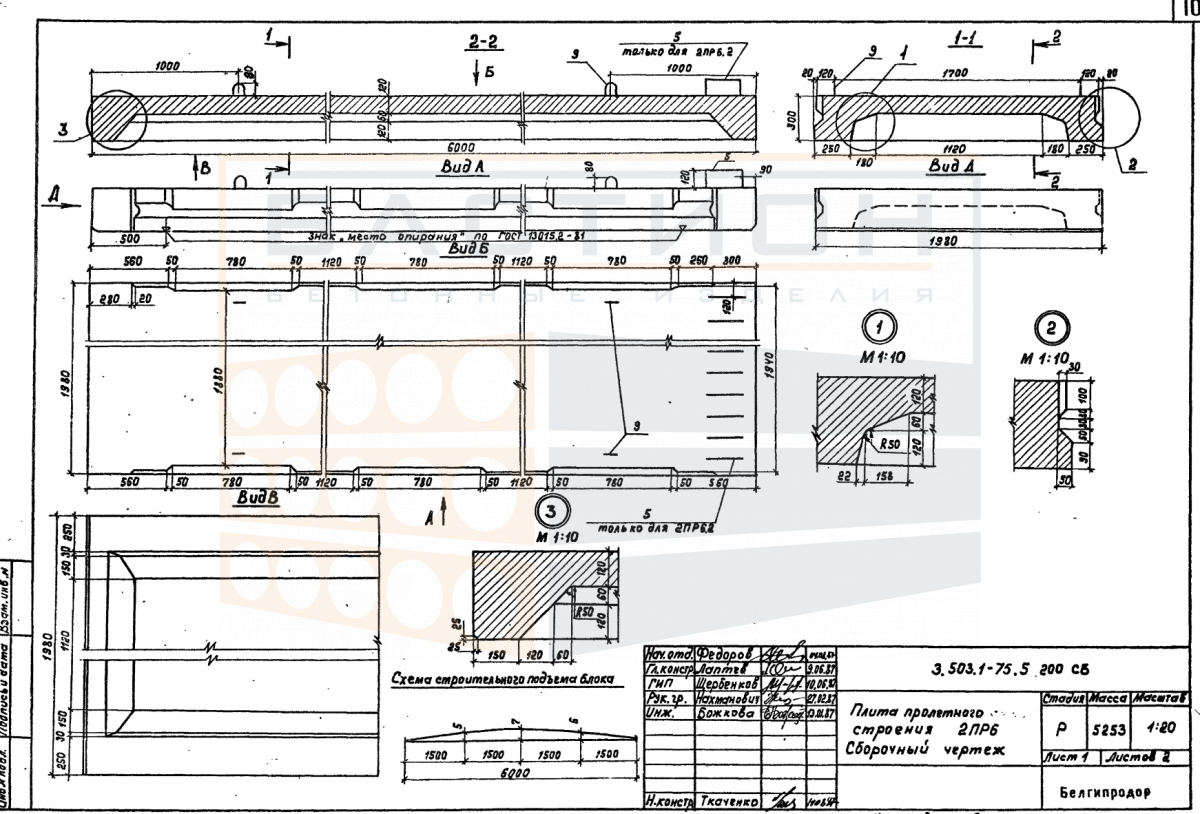

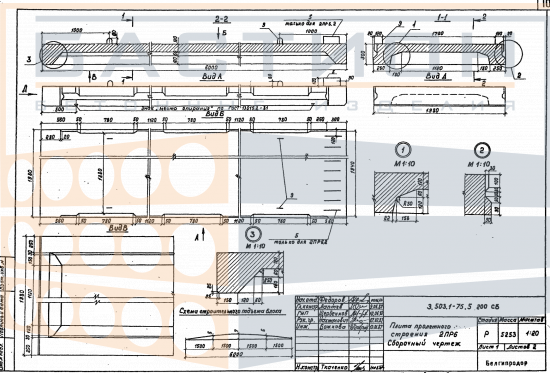

Плита пролетного строения ребристая 2 ПР 6, серия 3.503.1-75, выпуск 5

Плита пролетного строения ребристая 2 ПР 6 — это железобетонный элемент сборного пролетного строения автодорожных мостов, предназначенный для работы в составе балочной или ребристой системы под действием динамических и статических нагрузок от транспортных средств. Изделие относится к типовой серии 3.503.1-75 выпуск 5, применяемой для мостовых сооружений с расчётными пролётами, определяемыми проектом. Ребристая конструкция обеспечивает пространственную жёсткость и восприятие изгибающих моментов за счёт продольных и поперечных рёбер.

Плита используется для формирования проезжей части моста, распределяя нагрузку на главные балки или ригели пролётного строения. Работа элемента предполагает опирание по коротким сторонам с передачей усилий на опорные части. Нарушение проектного положения ребер или недостаточная глубина опирания могут привести к перераспределению напряжений, снижению несущей способности конструкции и образованию трещин. Монтаж плиты выполняется по рабочей документации серии с обязательным контролем отметок опорных площадок.

Область применения и технические особенности

Монтаж плиты 2 ПР 6 выполняется на опорные консоли или балки пролётного строения с фиксацией проектного положения. Опирание осуществляется по двум сторонам вдоль рёбер, при этом допускается только статически определённая схема. Сопряжение плит в поперечном направлении производится через омоноличивание швов с использованием бетона класса, установленного проектом. Продольные рёбра обеспечивают совместную работу соседних элементов и восприятие временных нагрузок.

• Изделие работает в пролёте между опорными балками или ригелями пролётного строения, воспринимая нагрузки от транспортного потока и передавая их на опоры моста.
• Ребристая форма с поперечными диафрагмами обеспечивает жёсткость конструкции и равномерное распределение нагрузок в поперечном направлении.
• Опорные зоны плиты требуют выверки по высоте и обеспечения плотного прилегания к опорным частям для исключения точечных напряжений.
• Монтажные петли предназначены для строповки при подъёме; их повреждение не допускается, так как влияет на безопасность монтажа.
• Швы между плитами после монтажа омоноличиваются бетоном по проектному решению, что обеспечивает совместную работу элементов под нагрузкой.
• Характерная ошибка — монтаж с недостаточной глубиной опирания или с перекосом, что ведёт к неравномерной передаче нагрузки и возможному разрушению опорной зоны.

Применение плит данной серии регламентируется рабочей документацией, в которой уточняются параметры опирания, класс бетона омоноличивания и арматурные выпуски для связи с другими элементами пролётного строения.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании с укладкой деревянных прокладок в местах опорных зон. Прокладки располагаются строго по вертикали для предотвращения изгибающих напряжений в теле изделия. Ребра и торцевые поверхности следует защищать от ударов и сколов, так как дефекты снижают несущую способность и долговечность конструкции.

Транспортировка выполняется в кузове автомобиля с фиксацией от продольных и поперечных смещений. Перевозка навалом не допускается. При погрузке и выгрузке используется траверса с равномерным распределением нагрузки на монтажные петли. Строповка производится с соблюдением углов, исключающих перекос и раскачивание плиты. Ударные нагрузки и сбрасывание с высоты категорически запрещены.
