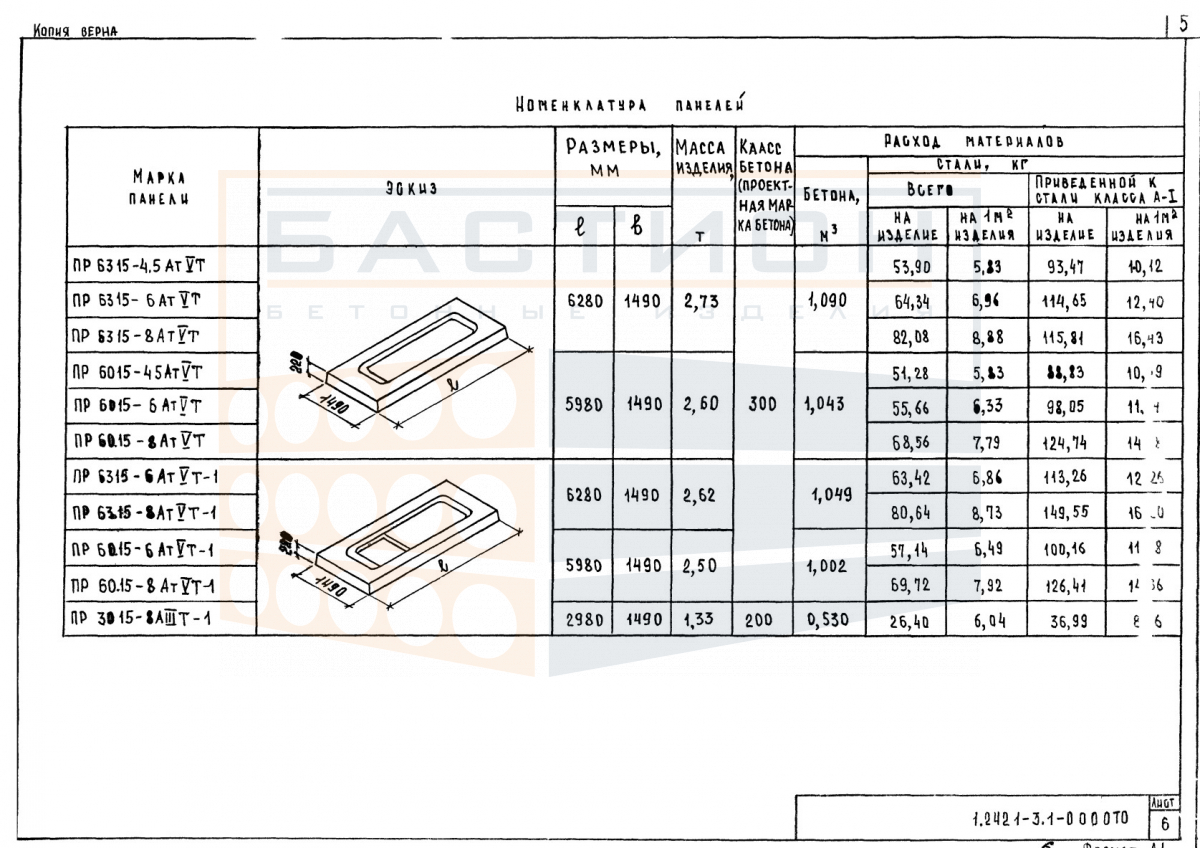

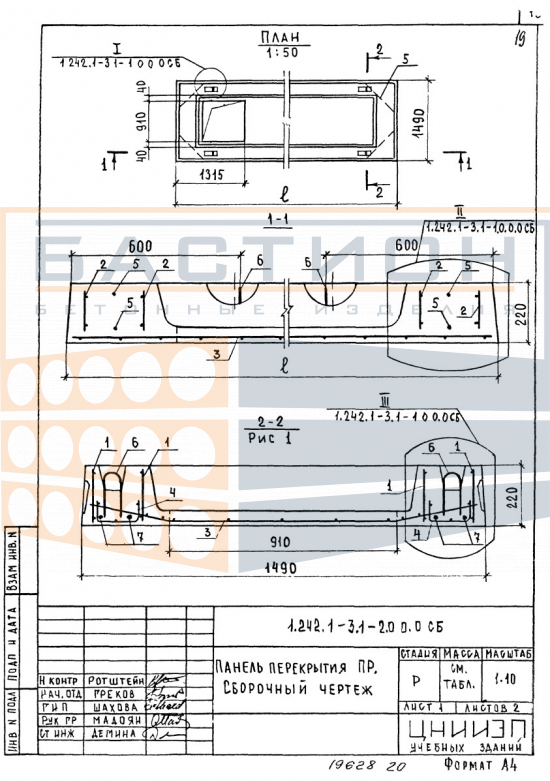

Плита ребристая ПР 63.15-8 АтVт, серия 1.242.1-3, вып. 1

Плита ребристая ПР 63.15-8 АтVт — это железобетонный ребристый элемент, применяемый в качестве несущей конструкции перекрытий производственных, складских и общественных зданий. Изделие относится к серии 1.242.1-3, выпуск 1, и предназначено для восприятия равномерно распределенных и сосредоточенных нагрузок от людей, оборудования и перегородок. Ребра плиты обеспечивают жесткость и позволяют перекрывать пролеты без дополнительных промежуточных опор при условии соблюдения проектной схемы опирания.

Типоразмер ПР 63.15-8 рассчитан на эксплуатацию в условиях нормальной влажности. Плита укладывается на несущие стены, балки или ригели с опиранием по коротким сторонам. Недостаточная глубина опирания или перекос при монтаже могут привести к перераспределению напряжений и образованию трещин в опорных зонах. Монтажные петли используются для строповки, их повреждение не допускается. Перед установкой необходимо выверить отметки опорных площадок и горизонтальность основания.

Область применения и технические особенности

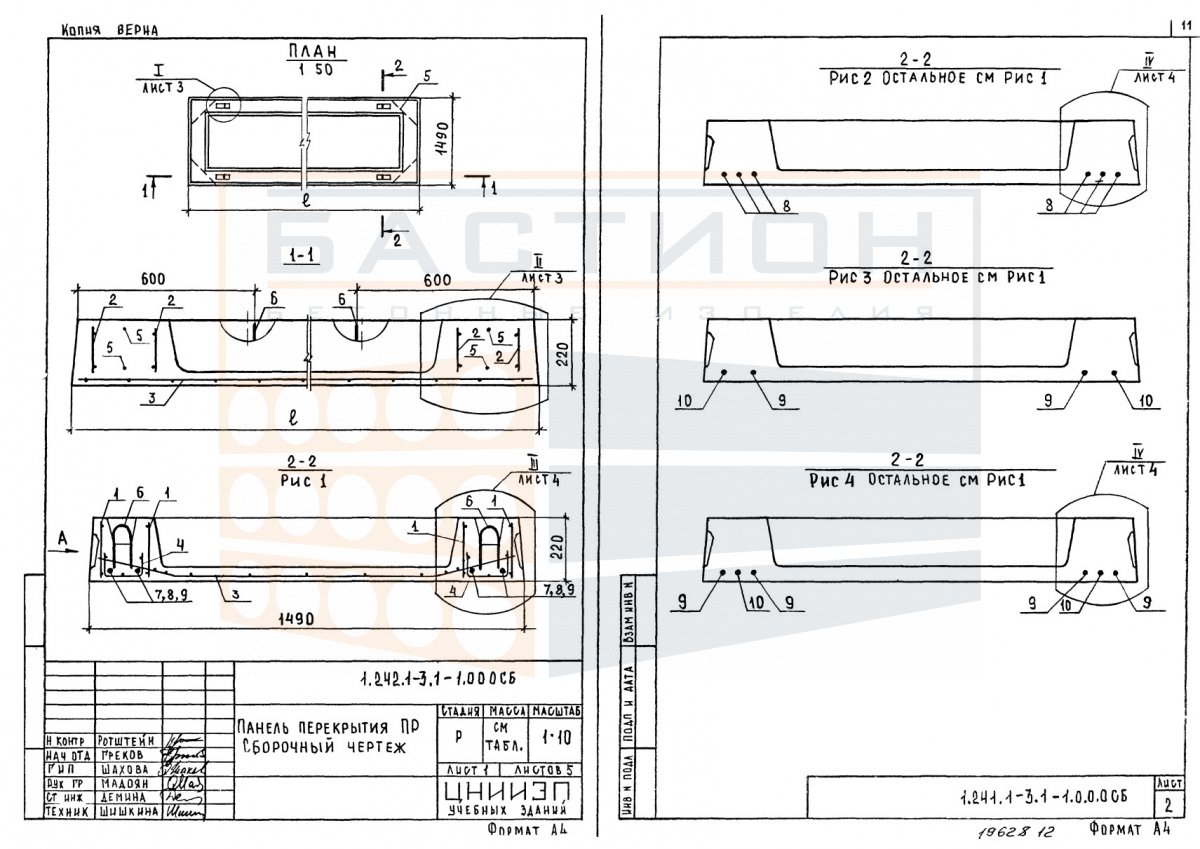

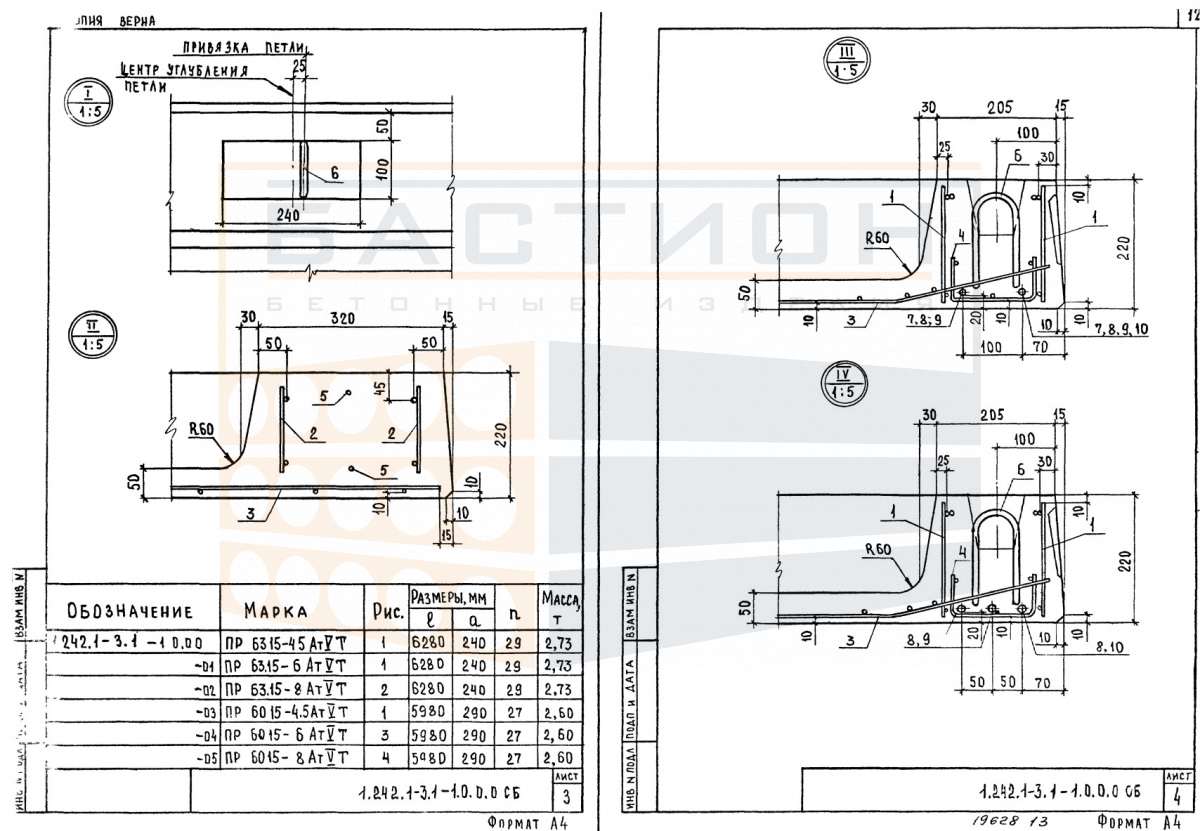

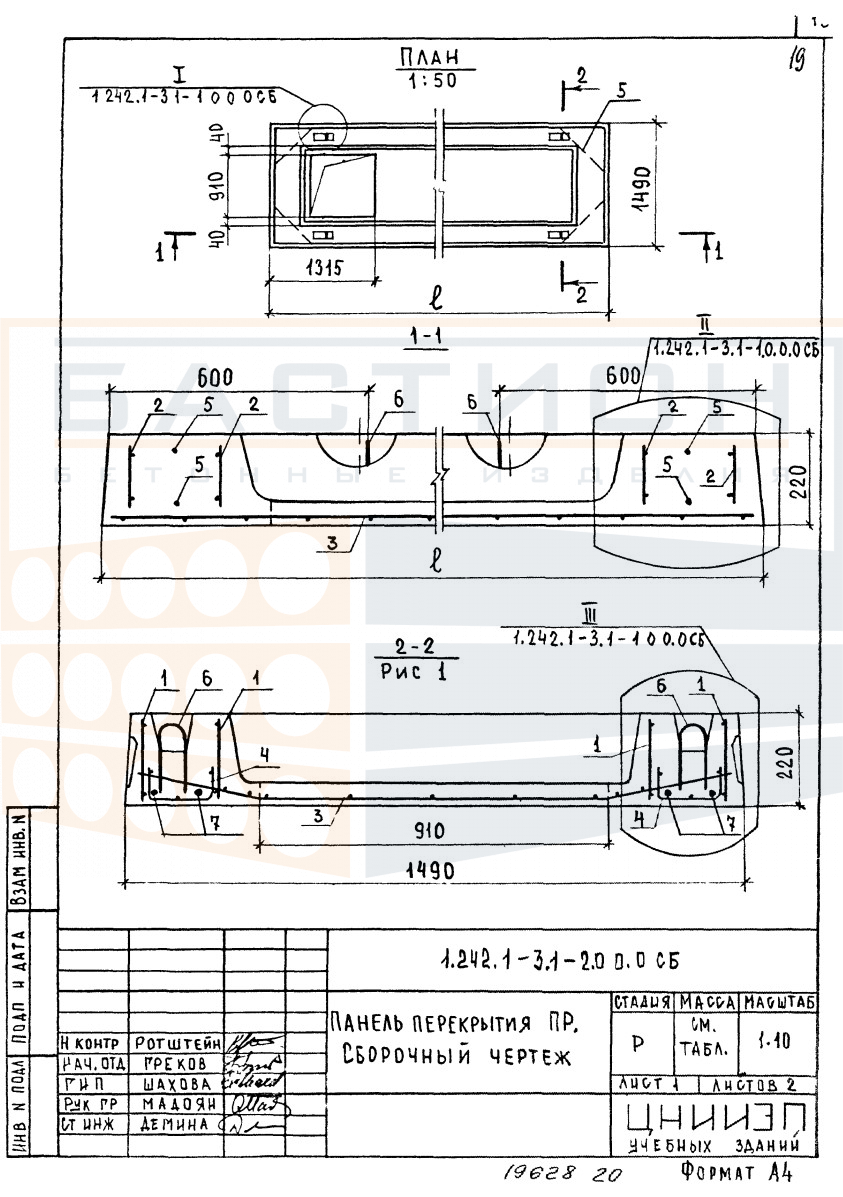

Монтаж плиты производится в соответствии с рабочими чертежами серии 1.242.1-3. Опирание осуществляется на железобетонные или стальные конструкции с обязательным выравниванием по высоте. Для обеспечения совместной работы соседних плит выполняется замоноличивание продольных швов. Проектом предусматривается анкеровка плит к несущим элементам; тип и количество анкеров определяются расчетом.

• Работает в пролете между опорами, воспринимая изгибающие нагрузки благодаря продольным ребрам и предварительно напряженному армированию. Ориентация ребер должна соответствовать проектному положению.
• Требует проектной глубины опирания на несущие стены или балки — не менее расчетной величины, указанной в рабочих чертежах. Меньшее опирание снижает несущую способность.
• Торцевые участки плиты (опорные зоны) не должны повреждаться при строповке, разгрузке и складировании. Сколы и трещины в этих местах не допускаются.
• Швы между смежными плитами заполняются бетоном или мелкозернистой смесью после установки всех элементов перекрытия. Это обеспечивает дисковую жесткость перекрытия.
• Монтажное положение контролируется по отметкам и осям. Перекос плиты относительно горизонтали не должен превышать нормативных допусков.
• Для подъема используются все монтажные петли одновременно. Запрещено использовать поврежденные петли или строповать за ребра.
• При необходимости устройства отверстий в плите их расположение и размеры должны быть согласованы с проектной организацией. Сверление в напряженной арматуре исключается.

Соблюдение перечисленных требований позволяет обеспечить проектную работу плиты и избежать дефектов, связанных с неправильным опиранием или повреждением конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Допускается штабелирование при условии укладки прокладок из дерева или других упругих материалов в местах опирания (на расстоянии от торцов, соответствующем опорным зонам). Прокладки соседних ярусов должны располагаться строго по вертикали, чтобы исключить изгиб плит. Высота штабеля ограничивается массой изделия и несущей способностью нижних рядов.

При транспортировке плиты укладываются на транспортное средство с опиранием на ложементы или деревянные прокладки, повторяющие схему опирания. Изделия фиксируются от продольного и поперечного смещения. Перевозка навалом или с опиранием на слабые кромки запрещена. Погрузка и выгрузка ведутся за монтажные петли с использованием траверс, обеспечивающих равномерное натяжение. Ударные нагрузки и резкие перемещения исключаются.
