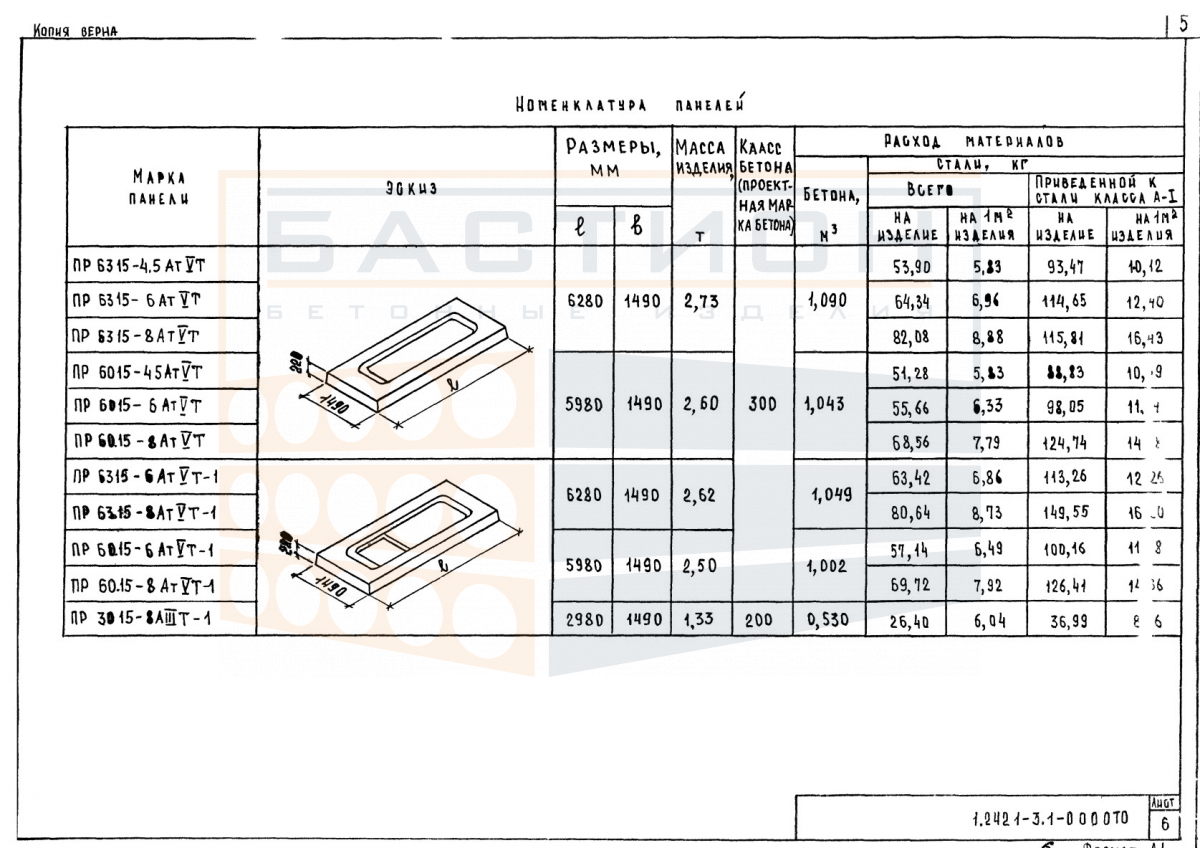

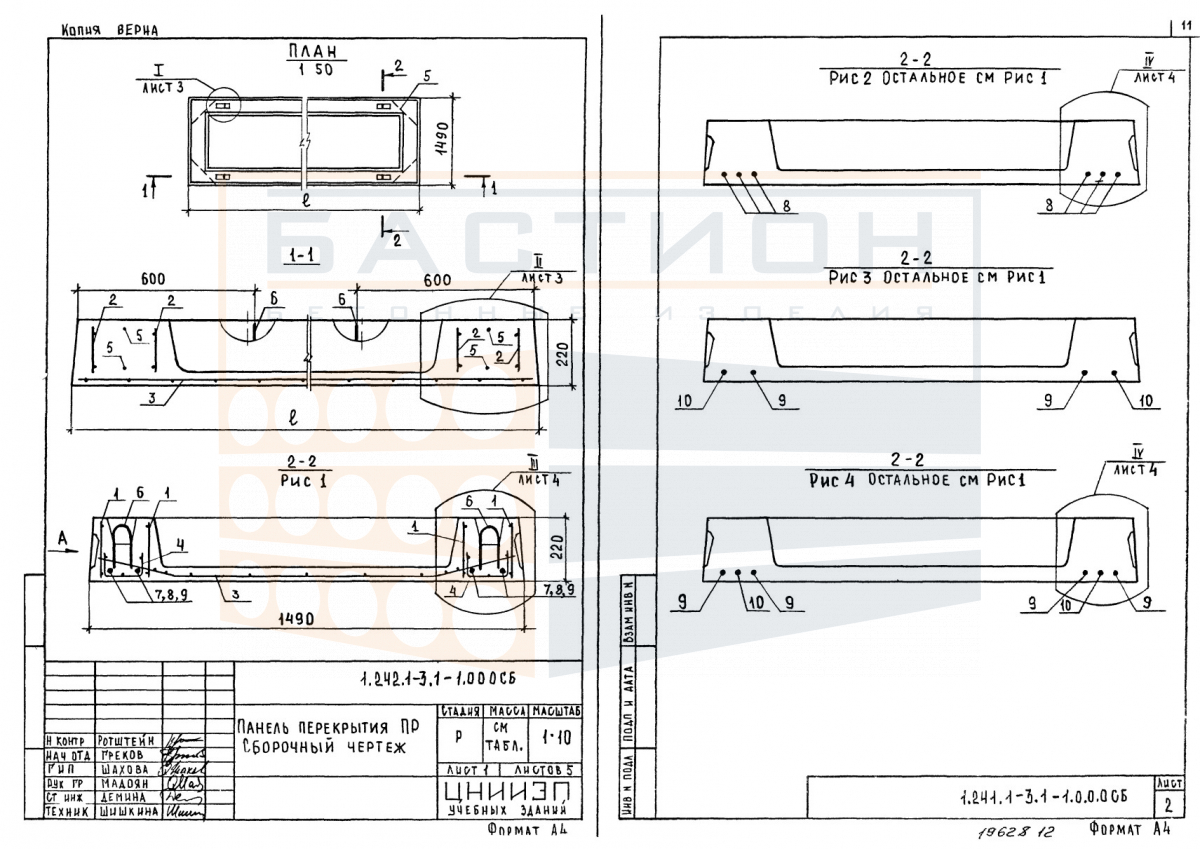

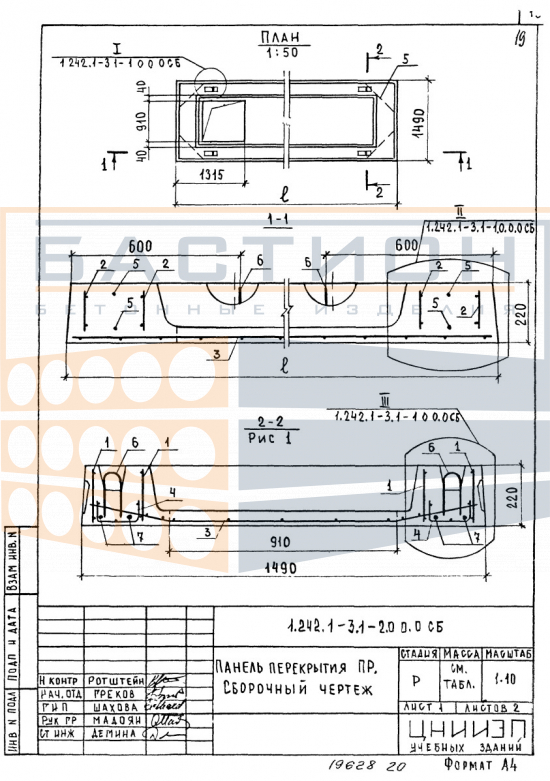

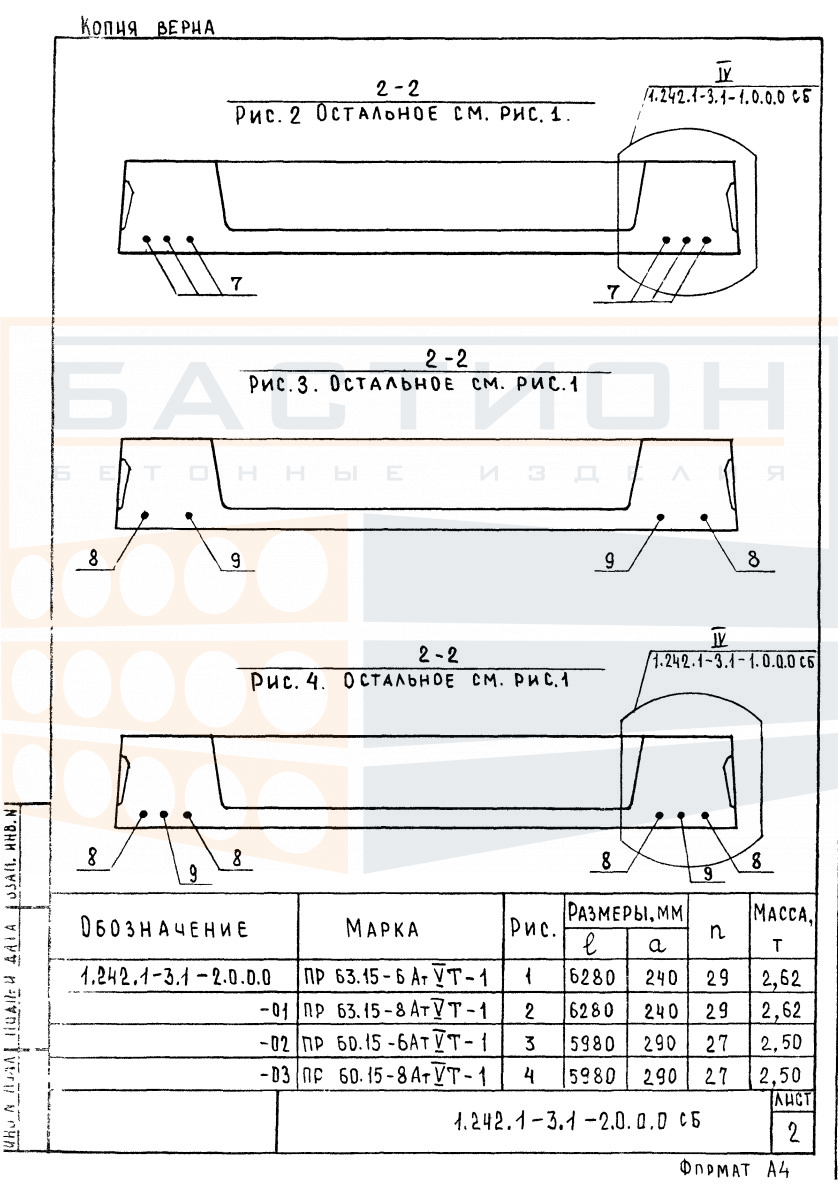

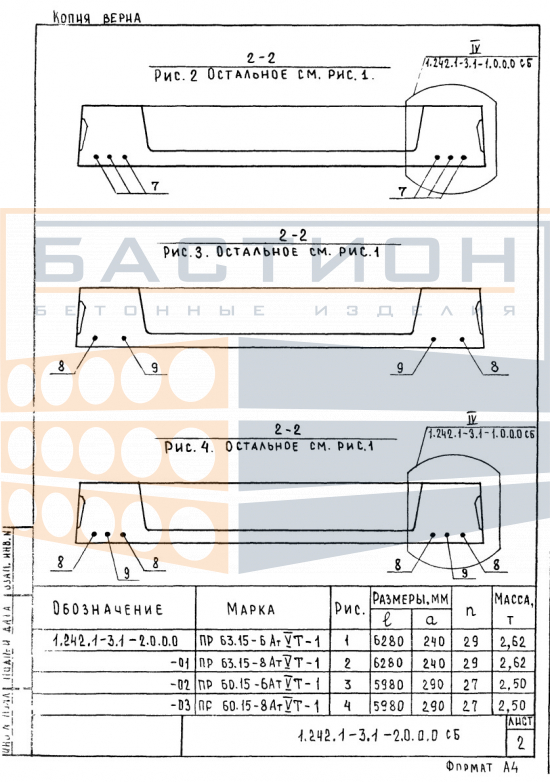

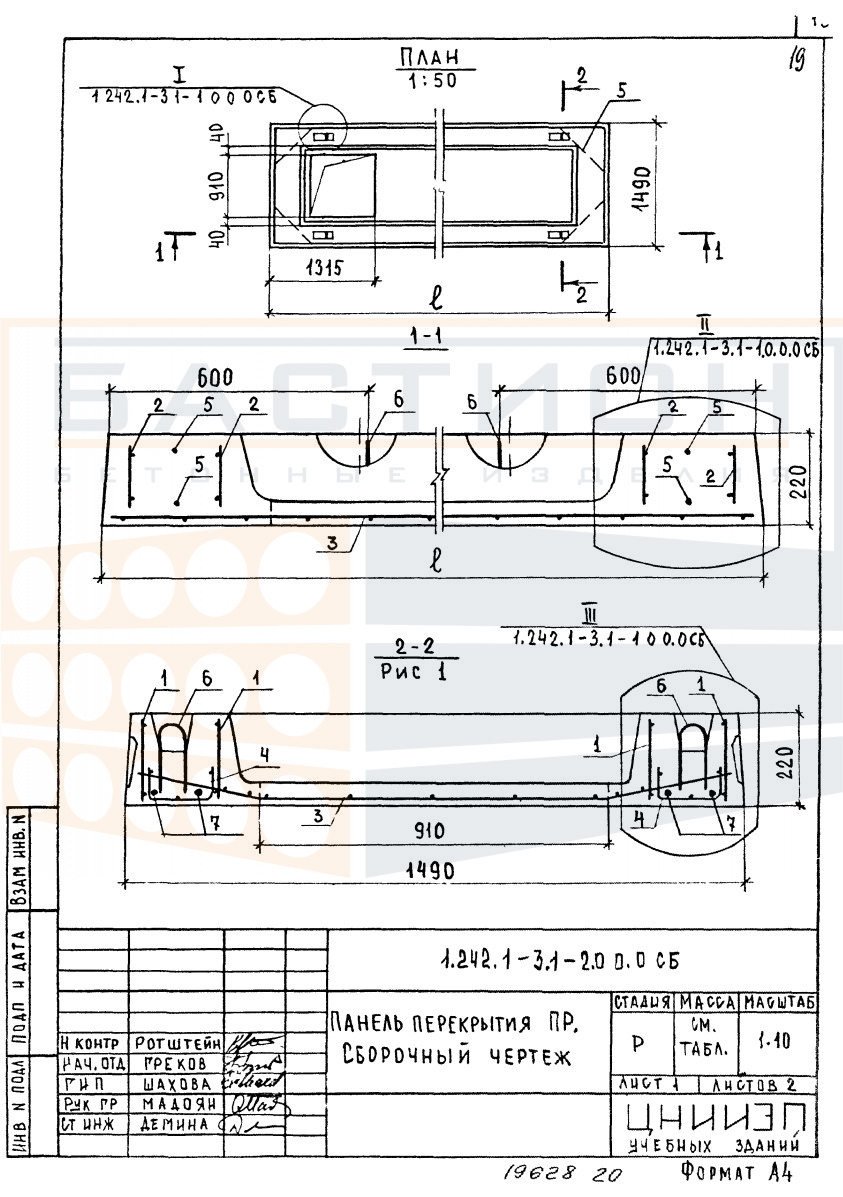

Плита ребристая ПР 60.15-6 АтVт-1, серия 1.242.1-3, вып. 1

Плита ребристая ПР 60.15-6 АтVт-1 серии 1.242.1-3 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к типовым решениям, разработанным для восприятия нагрузок от собственного веса, пола, перегородок и временных воздействий. Ребристая конструкция обеспечивает повышенную жесткость при относительно небольшой массе по сравнению со сплошными плитами аналогичного пролета. Основная функция — передача усилий на несущие стены, балки или ригели через опорные зоны, расположенные по коротким сторонам.

Применение плит данной серии в строительстве требует точного соблюдения проектных отметок и глубины опирания. Недостаточная величина опоры или перекос плиты при монтаже могут привести к перераспределению напряжений и снижению несущей способности перекрытия. Ребра плиты воспринимают изгибающие нагрузки, поэтому ориентация длинной стороной вдоль пролета является обязательной. Сопряжение с соседними плитами и монолитными участками выполняется через швы, заполняемые по проектному решению. Для обеспечения долговечности конструкции торцевые зоны плиты защищаются от повреждений при транспортировке и монтаже.

Область применения и технические особенности

Плиты ребристые серии 1.242.1-3 выпуска 1 монтируются на несущие стены, железобетонные балки или ригели с обязательным вывером по отметкам. В зонах опирания предусматривается выравнивающий слой из цементно-песчаного раствора. При установке плиты должны опираться по коротким сторонам; опирание по длинным сторонам не допускается. Смежные плиты стыкуются по боковым граням с последующим омоноличиванием швов.

• Работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели через опорные зоны.
• Ориентация ребрами вниз является проектной; монтаж с нарушением положения снижает жесткость и несущую способность.
• Глубина опирания плиты на опорные конструкции задается рабочими чертежами серии; уменьшение глубины ведет к перегрузке торцов.
• Торцевые участки плиты не должны повреждаться при строповке, разгрузке и установке, так как в них размещаются анкерные выпуски.
• Швы между смежными плитами заполняются бетоном или раствором по проекту; омоноличивание обеспечивает совместную работу всех элементов перекрытия.
• Пустоты в ребристых плитах не предназначены для прокладки инженерных коммуникаций без дополнительного проектного решения.
• Монтажные петли используются только для подъема и подачи; после установки петли допускается обрубать или загибать, сохраняя защитный слой бетона.

Выбор конкретного типоразмера плиты осуществляется по результатам расчетов нагрузок и пролетов, выполняемых в рамках разработки рабочей документации. Монтаж плит должен производиться с применением траверс и мягких строп, исключающих повреждение бетона и ребер.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровных подготовленных площадках. Для складирования используются деревянные прокладки, устанавливаемые в опорных зонах строго по вертикали. Высота штабеля определяется прочностью нижних изделий и условиями захвата, при этом прокладки должны располагаться друг под другом для исключения изгибающих напряжений.

При транспортировке плиты укладываются в кузов транспортного средства с обязательной фиксацией от смещения. Строповка производится за монтажные петли или специальные захватные устройства. Запрещается перевозка плит навалом или с опиранием на ребра и торцы, не предназначенные для восприятия нагрузок. Не допускается сбрасывание плит с высоты и перемещение волоком.
