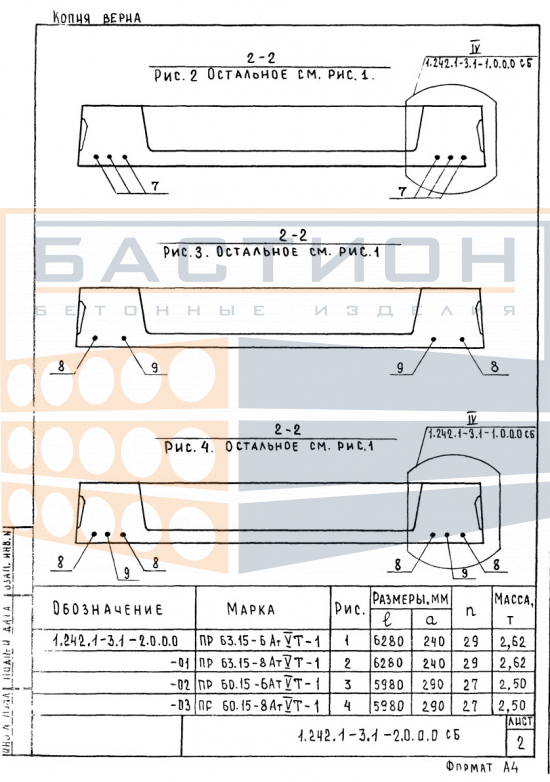

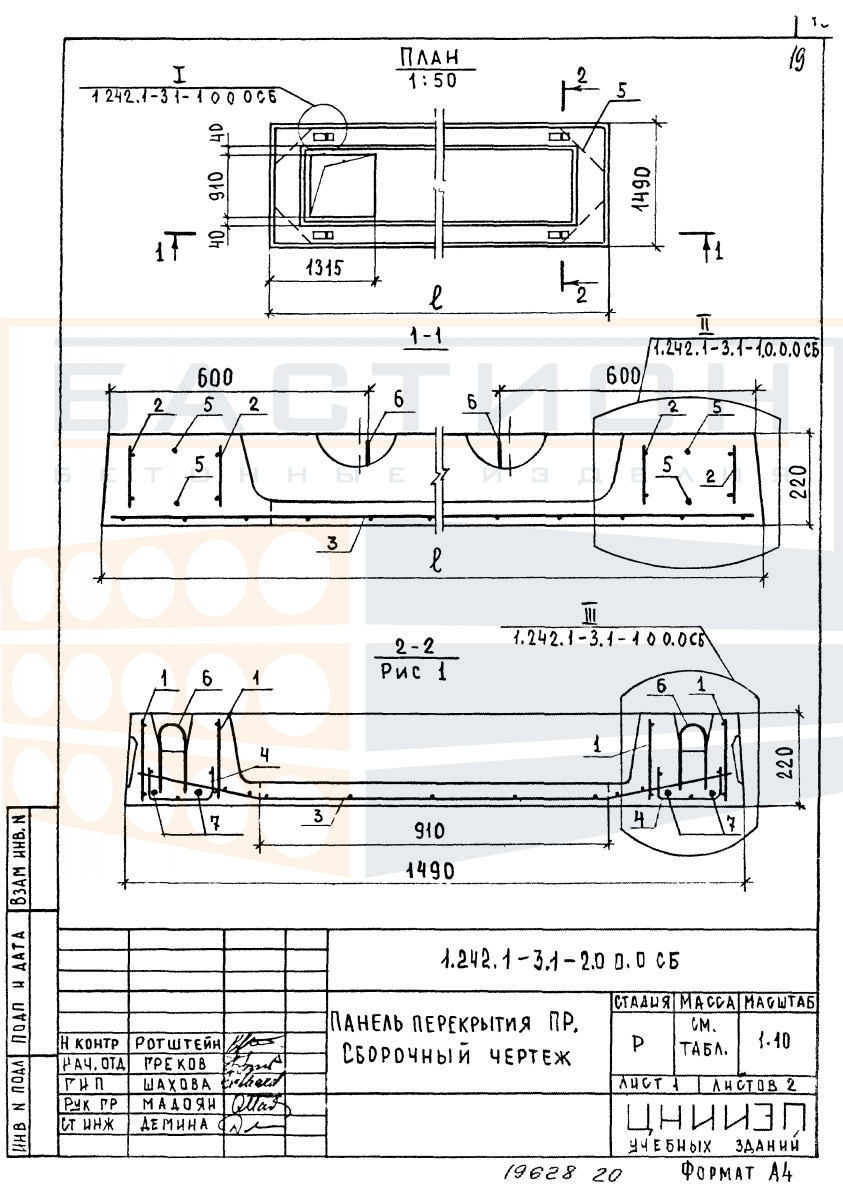

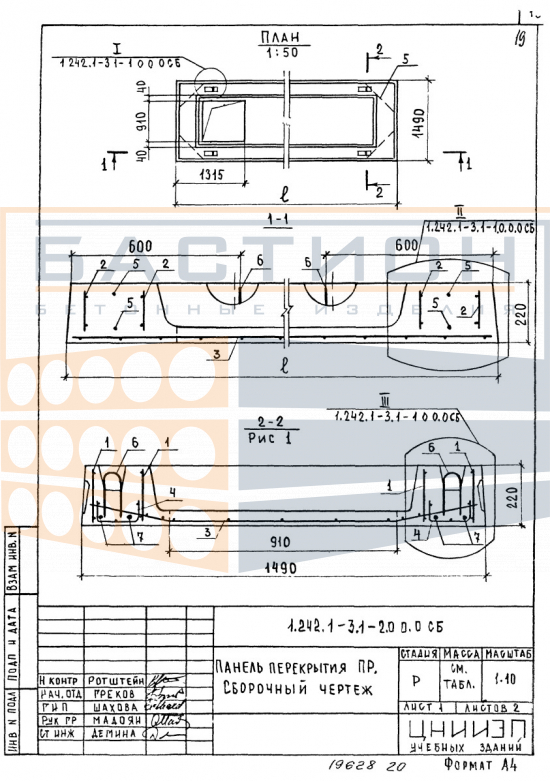

Плита ребристая ПР 63.15-8 АтVт-1, серия 1.242.1-3, вып. 1

Плита ребристая ПР 63.15-8 АтVт-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.242.1-3 выпуск 1, которая определяет его конструктивные параметры и область применения. Вертикальные ребра воспринимают изгибающие нагрузки и обеспечивают жесткость конструкции при эксплуатации.

Перекрытия с применением ребристых плит воспринимают полезные нагрузки от пола, перегородок, оборудования и временных воздействий. Усилия передаются через плиту на опорные элементы: стены, балки или ригели. Проектная глубина опирания и правильная ориентация ребер являются обязательными условиями для обеспечения расчетной работы конструкции. Нарушение этих требований ведет к перераспределению усилий и возможной потере устойчивости.

Область применения и технические особенности

Монтаж плит осуществляется на подготовленное основание с выверкой по осям и отметкам. Опирание выполняется на несущие конструкции согласно проектной схеме. Сопряжение с соседними плитами и стенами включает заполнение швов бетоном для обеспечения совместной работы. Торцевые зоны не должны повреждаться при строповке и разгрузке.

• Вертикальные ребра работают в пролете между опорными элементами, воспринимая изгибающие нагрузки и передавая усилия на несущие конструкции.
• Проектная глубина опирания определяется рабочей документацией; недостаточное опирание снижает несущую способность плиты.
• При монтаже необходимо обеспечивать горизонтальность плоскости и соответствие отметкам, исключая перекосы.
• Швы между смежными плитами заполняются бетоном по проекту для формирования диска перекрытия и равномерной передачи нагрузок.
• Строповка выполняется за монтажные петли; использование иных точек подъема не допускается из-за риска разрушения бетона.
• Типоразмер плиты применяется в составе каркасных решений серии 1.242.1-3, параметры опирания уточняются по рабочей документации.
• Запрещается монтировать плиту с опиранием на слабые кромки или с повреждениями торцевых участков.

Соблюдение указанных требований при монтаже и эксплуатации обеспечивает проектную работу плиты в составе перекрытия. Выбор типоразмера выполняется на основе нагрузок и конструктивной схемы здания.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки располагаются в местах, соответствующих опорным зонам, строго одна над другой. Высота штабеля ограничивается несущей способностью нижних плит и условиями безопасности. Ребра и монтажные петли не должны контактировать с основанием или прокладками.

Транспортирование осуществляется в горизонтальном положении с фиксацией груза в кузове для исключения смещений. Не допускается перевозка навалом или с опиранием на ребра. Погрузка и выгрузка выполняются с применением траверс за монтажные петли, исключаются удары и перекосы.
