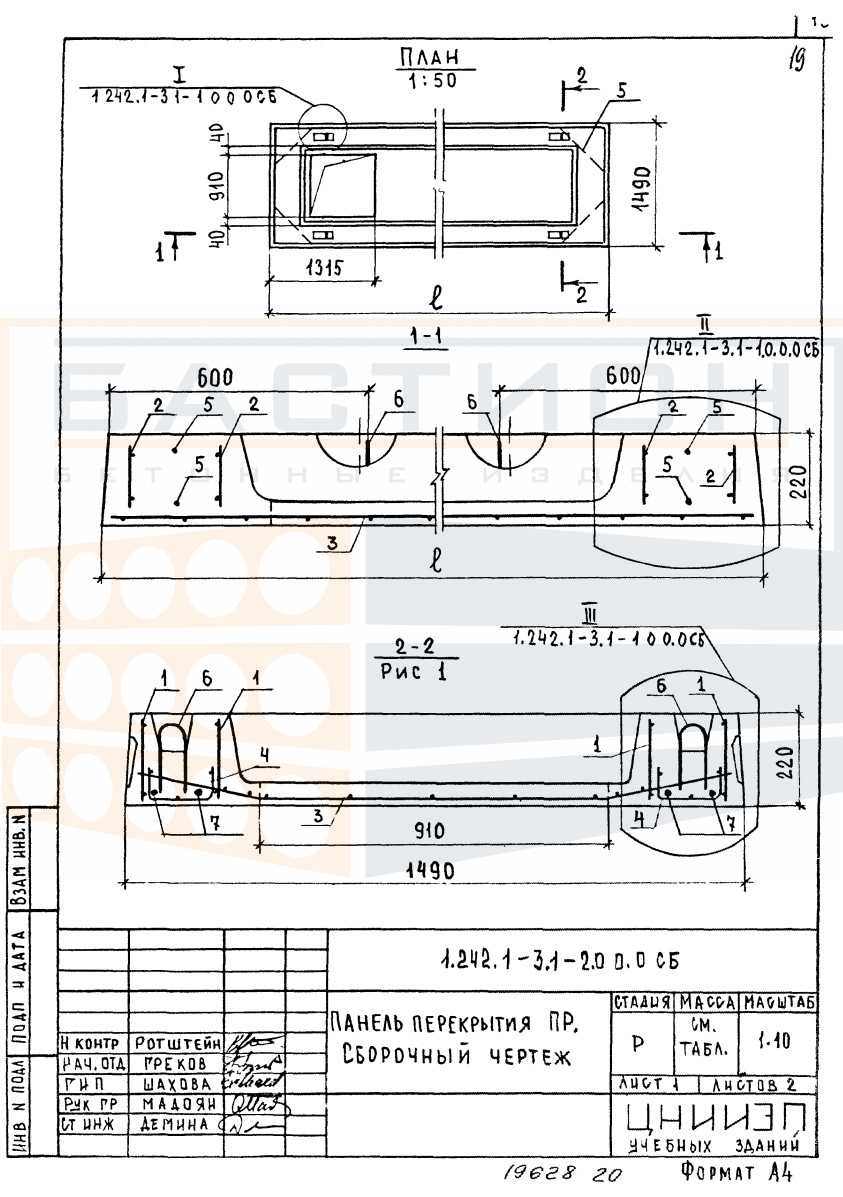

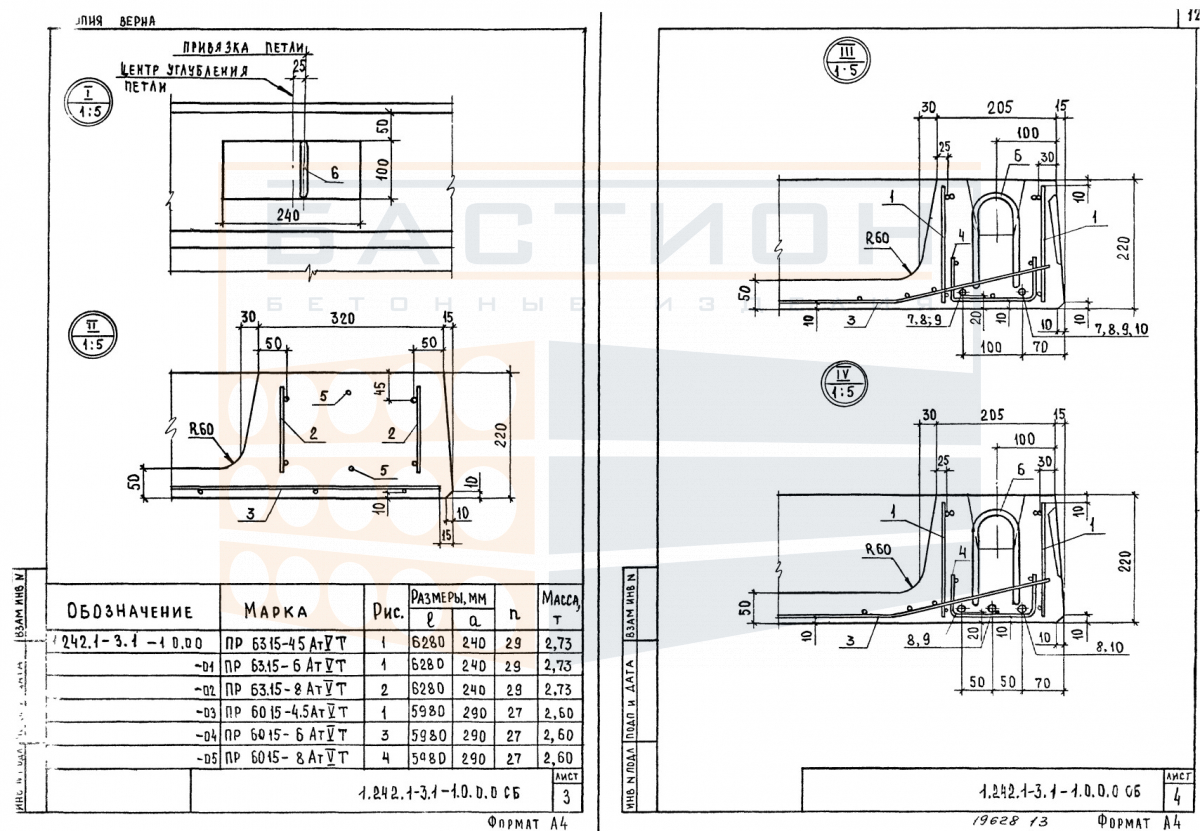

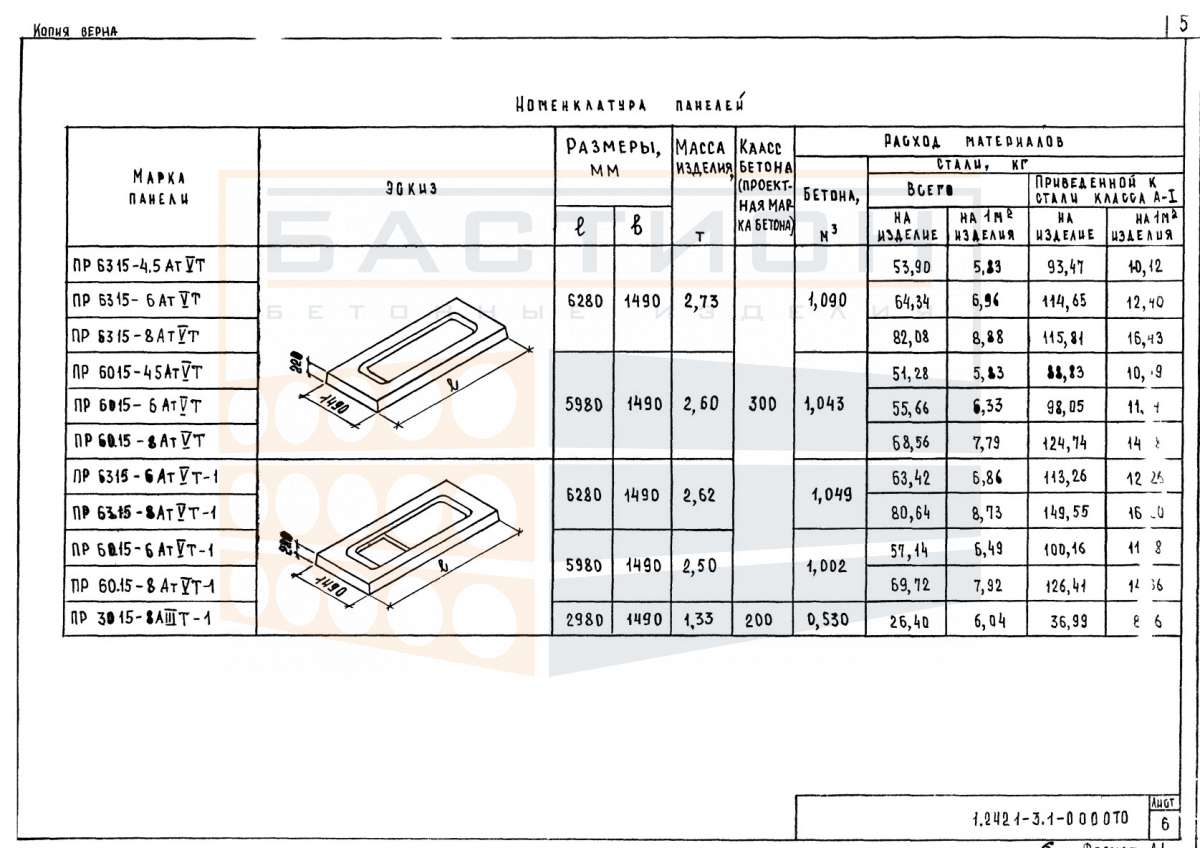

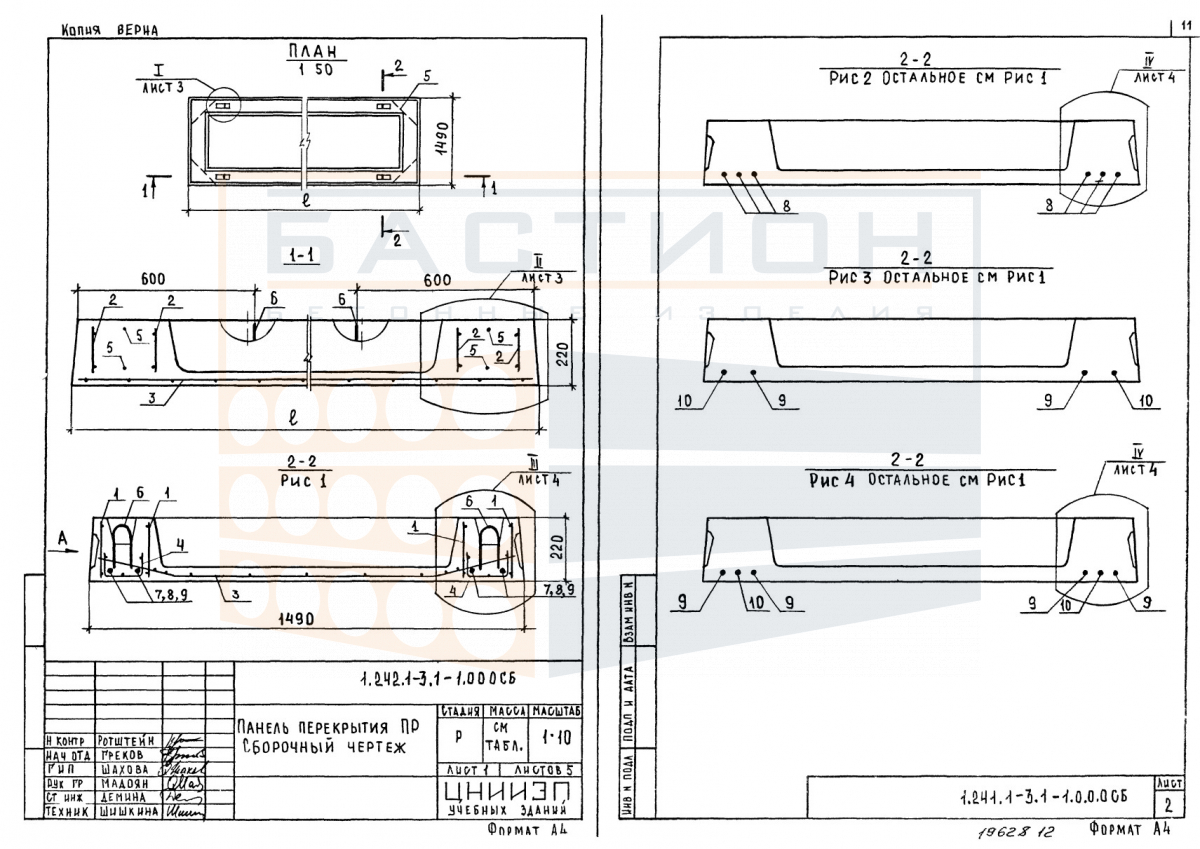

Плита ребристая ПР 63.15-6 АтVт, серия 1.242.1-3, вып. 1

Плита ребристая ПР 63.15-6 АтVт — железобетонный элемент горизонтальной несущей системы здания, применяемый для перекрытий и покрытий производственных, складских и общественных зданий. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок. Изделие относится к типоразмерам серии 1.242.1-3, выпуск 1, предназначенной для сборных перекрытий с регулярной сеткой опор. Ребристая форма снижает вес при сохранении несущей способности. Внутреннее армирование — предварительно напряженная арматура класса АтVт, повышающая трещиностойкость.

Плита предназначена для укладки в составе перекрытия между несущими стенами, балками или ригелями. Воспринимает нагрузку от пола, оборудования, людей, временные и снеговые воздействия (при использовании в покрытии) и передает их на опорные конструкции. Опирание плиты должно выполняться в соответствии с проектной документацией: глубина опирания и положение ребер влияют на распределение усилий. Недостаточная глубина опирания, перекос или повреждение торцов могут привести к снижению несущей способности. При монтаже необходимо обеспечить проектное положение плиты и опирание по всей ширине ребра.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности. Для выравнивания и фиксации допускается использование цементно-песчаного раствора или металлических опорных элементов. Швы между смежными плитами заполняются бетоном или раствором после выверки положения. Анкеровка плит к несущим конструкциям и между собой выполняется по проекту с использованием закладных деталей. Торцы плит не должны повреждаться при строповке и разгрузке.

• Плита работает в пролете между опорами, воспринимая изгибающие моменты и передавая усилия на стены, балки или ригели. Правильное опирание ребер — основное условие надежности.
• В рамках серии 1.242.1-3 вып. 1 плита применяется в перекрытиях с регулярной сеткой колонн или шагом несущих стен до 6 метров.
• Предварительно напряженное армирование класса АтVт обеспечивает высокую трещиностойкость и позволяет использовать плиту в отапливаемых и неотапливаемых зданиях.
• Продольные и поперечные ребра формируют пространственную жесткость конструкции; их сечение должно соответствовать проектному чертежу.
• При монтаже необходимо контролировать горизонтальность верха плиты, избегать перекоса и смещения относительно осей.
• Швы между плитами омоноличиваются после установки соседних элементов; анкеровка стыков выполняется по проекту.
• Не допускается опирание на край плиты за пределами ребер, а также нагрузка на консольные участки без проектного обоснования.

Таким образом, соблюдение проектных параметров опирания и монтажных требований обеспечивает долговременную работу плиты в составе перекрытия. Отклонения от проекта могут привести к перераспределению нагрузок и потере несущей способности.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах опорных зон (под ребра) таким образом, чтобы они располагались одна над другой по вертикали. Высота штабеля определяется проектом складирования с учетом массы и геометрии изделий. Кромки, ребра и монтажные петли защищаются от повреждений.

При транспортировке плиты фиксируются в кузове транспортного средства от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и разгрузка выполняются с использованием монтажных петель; удары и перекосы при строповке исключаются.
