Плита ребристая ПР 63.15-6 АтVт-1, серия 1.242.1-3, вып. 1

Плита ребристая ПР 63.15-6 АтVт-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.242.1-3, выпуск 1, и предназначено для восприятия нагрузок от пола, перегородок, оборудования, людей и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно небольшом собственном весе. Продольные ребра работают как элементы, воспринимающие изгибающие нагрузки, а полка плиты распределяет нагрузку по ширине изделия. Правильная ориентация ребер при монтаже и обеспечение проектной глубины опирания являются критическими условиями для надежной работы перекрытия.

Область применения и технические особенности

Плита предназначена для применения в зданиях с несущими стенами, балками или ригелями, где требуется формирование пролетов до 6 метров. Монтаж осуществляется на опорные конструкции с выверкой по отметкам и осям. Сопряжение с опорами выполняется с обязательным омоноличиванием стыков или анкеровкой в соответствии с проектом.

• Изделие рассчитано на работу в пролете между опорами; проектная глубина опирания определяется рабочей документацией и должна быть обеспечена при монтаже.
• Продольные ребра воспринимают изгибающие нагрузки; не допускается монтаж плиты с нарушением проектной ориентации ребер относительно опор.
• Швы между смежными плитами заполняются бетоном по проектному решению; омоноличивание обеспечивает совместную работу перекрытия.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждения могут снизить несущую способность в приопорных участках.
• Монтажные петли используются для подъема и установки; перед началом работ проверяется их целостность и отсутствие дефектов.
• Не допускается опирание плиты на неподготовленное основание или установка с перекосом; плоскость опоры должна быть выверена по горизонтали.

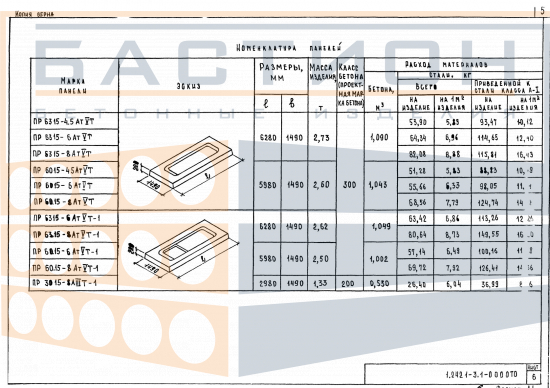

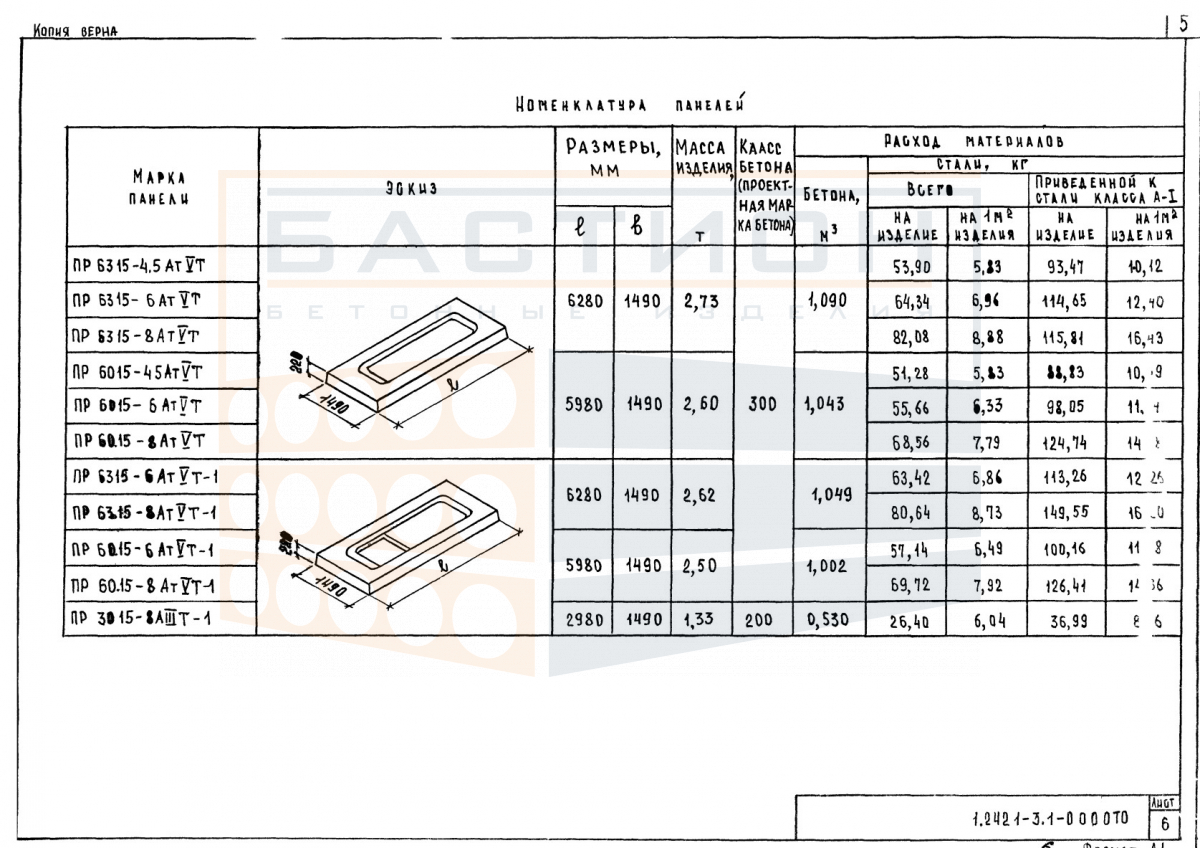

Приемка изделий выполняется по данным маркировки и сопроводительной документации. Типоразмер и несущая способность соответствуют обозначению, указанному в серии 1.242.1-3.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам; при многоярусном хранении прокладки располагаются строго по вертикали, чтобы избежать изгибающих нагрузок на нижележащие изделия. Высота штабеля определяется с учетом массы плиты и прочности упаковки.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения и опрокидывания. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся с использованием всех монтажных петель; ударные нагрузки и сброс не допускаются. Защита торцов и ребер от повреждений обязательна.
