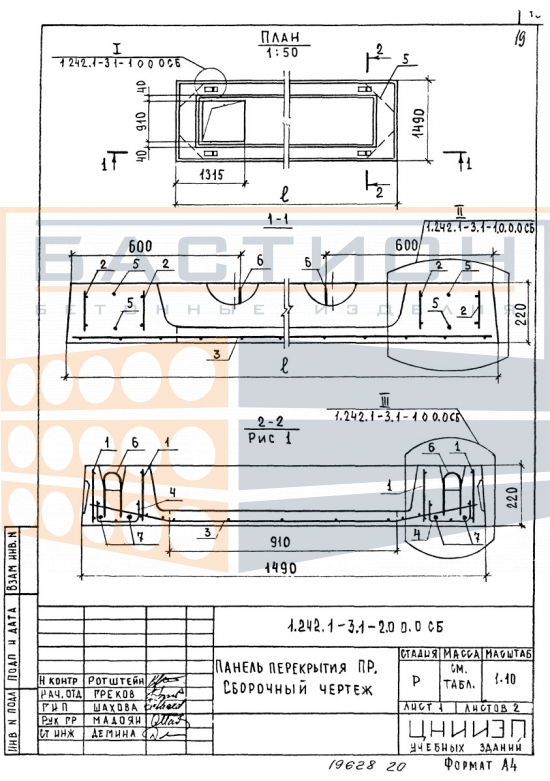

Плита ребристая ПР 60.15-8 АтVт-1, серия 1.242.1-3, вып. 1

Плита ребристая ПР 60.15-8 АтVт-1, серия 1.242.1-3, вып. 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.242.1-3, выпуск 1, предназначенной для сборных железобетонных перекрытий с ребристой плитой. Конструкция восполняет изгибающие нагрузки за счёт продольных рёбер жёсткости, передавая усилия на несущие стены, балки или ригели.

Плита воспринимает постоянные нагрузки от собственного веса, временные нагрузки от оборудования, людей и перегородок. Работа ребёр как элементов жёсткости обеспечивает распределение усилий по длине пролёта. Неправильная ориентация ребёр при монтаже или недостаточная глубина опирания приводят к перераспределению напряжений и снижению несущей способности. Горизонтальная плоскость плиты формирует ровное основание для последующих слоёв пола или покрытия.

Область применения и технические особенности

Плита монтируется в составе перекрытий промышленных, складских и общественных зданий. Опирание осуществляется на несущие конструкции по двум коротким сторонам. Глубина опирания задаётся проектной документацией и контролируется при установке. Торцевые зоны плиты оборудованы монтажными петлями для строповки. При подъёме и укладке следует избегать ударов по рёбрам и кромкам.

• Плита работает в пролёте между опорами, передавая нагрузку на балки, ригели или стены через опорные зоны.
• Продольные рёбра воспринимают изгибающие моменты, обеспечивая совместную работу бетона и арматуры.
• Монтажное положение проверяется по проектным отметкам и осям; допуск на смещение от проектного положения не более установленного в рабочей документации.
• Швы между смежными плитами заполняются цементно-песчаным раствором или бетоном по проекту, с обязательным омоноличиванием для обеспечения жёсткости диска перекрытия.
• При хранении и транспортировке не допускается повреждение торцов, монтажных петель и рабочей поверхности плиты.
• Плита рассчитана на эксплуатацию при нормальных температурно-влажностных условиях; при необходимости устройства отверстий или вырезов требуется согласование с проектной организацией.

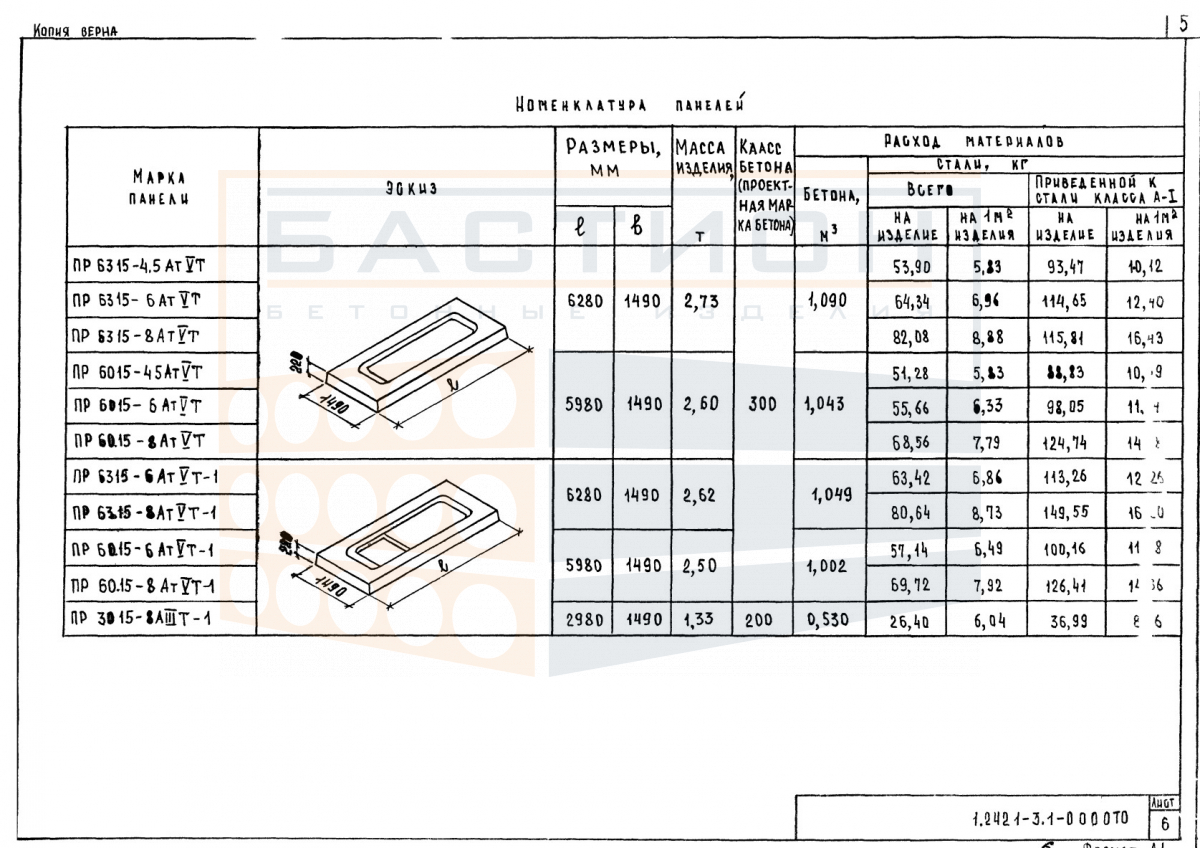

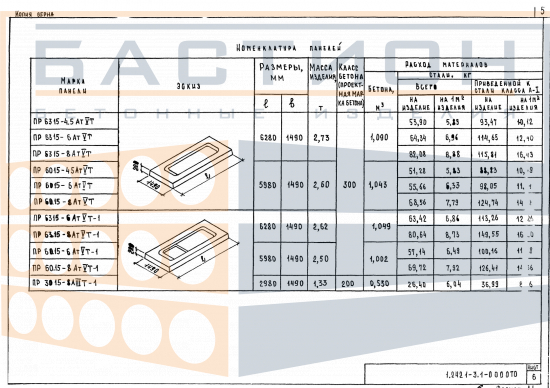

Серия 1.242.1-3 регламентирует типоразмеры, армирование и монтажные узлы для ребристых плит перекрытия. Параметры опирания и анкеровки уточняются по рабочей документации. Использование изделия в конструкциях, отличных от предусмотренных серией, требует дополнительного расчёта.

Правила хранения и транспортировки изделия

Плита складируется в горизонтальном положении на ровном твёрдом основании. Опорные прокладки размещаются строго в местах опирания, указанных в маркировочной схеме, и совпадают по вертикали при штабелировании. Высота штабеля определяется с учётом массы и класса бетона, но не превышает величины, установленной в технологической карте. Кромки и монтажные петли защищаются от механических повреждений.

Транспортировка осуществляется в специально оборудованных транспортных средствах. Плита фиксируется от продольного и поперечного смещения с помощью деревянных или резиновых упоров. Перевозка навалом или с опиранием на слабые зоны ребёр не допускается. Ударные нагрузки и резкие перекосы при погрузке и разгрузке исключаются. Строповка выполняется за все монтажные петли с применением траверс, исключающих перекос плиты.
