Плита перекрытия ребристая П 3-1 АIII, серия 1.400.1-22, выпуск 1

Плита перекрытия ребристая П 3-1 АIII — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами жесткости обеспечивает восприятие изгибающих нагрузок от пола, перегородок, оборудования и временных воздействий. Изделие относится к серии 1.400.1-22, выпуск 1, и предназначено для использования в сборных железобетонных каркасах зданий.

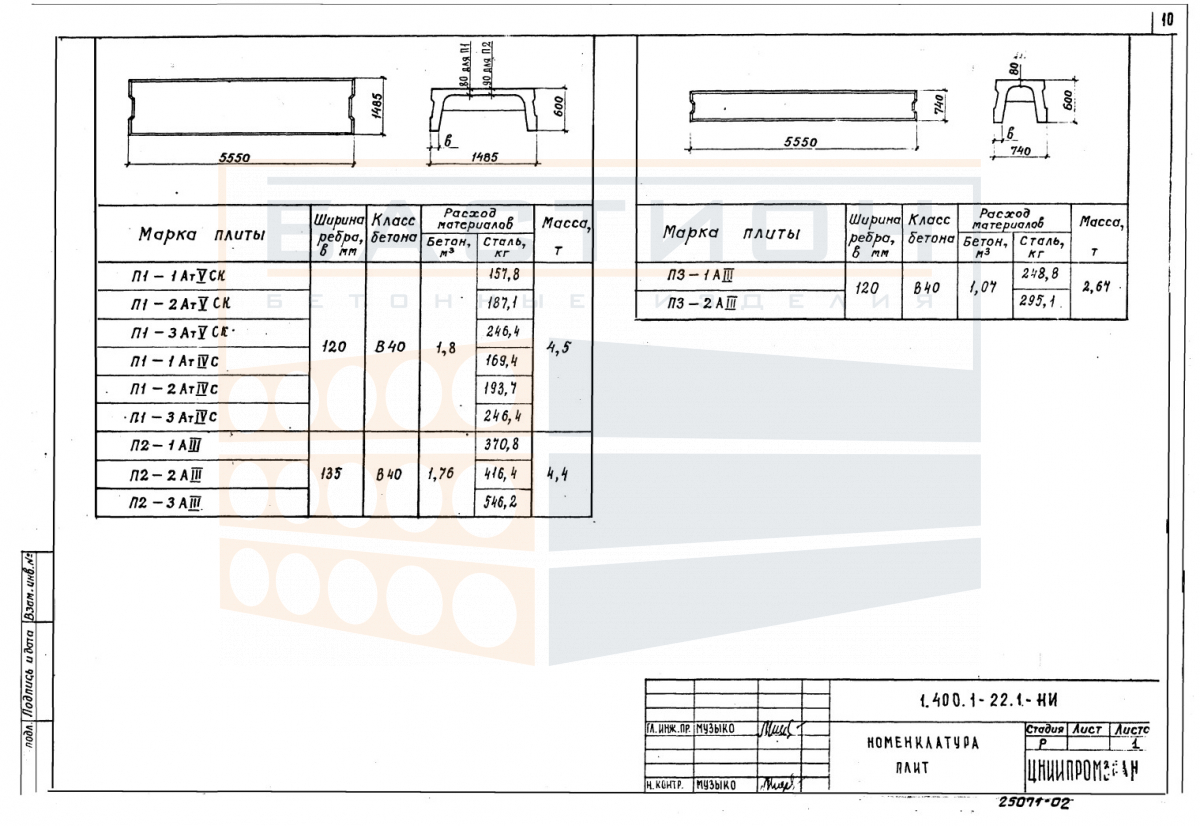

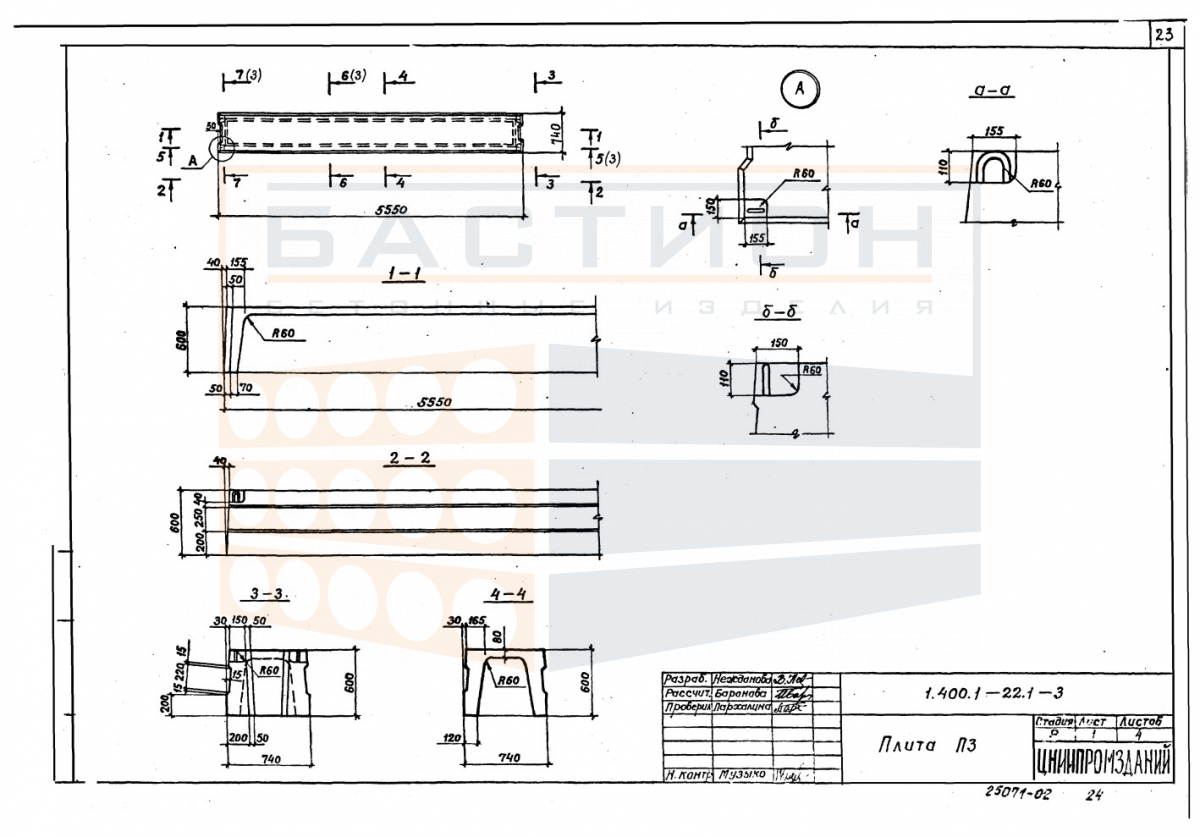

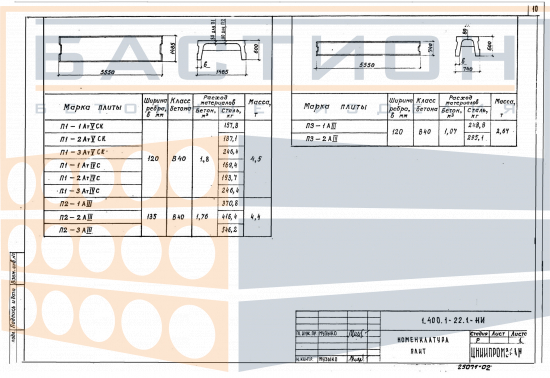

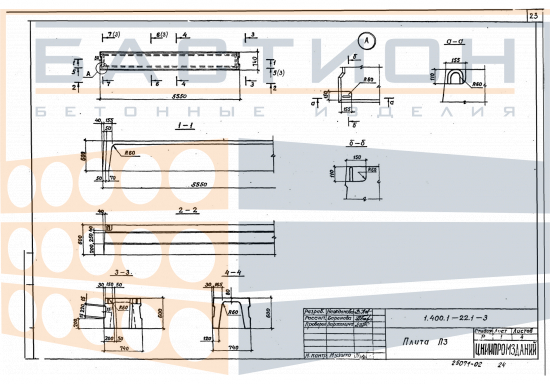

Плита работает в пролете между несущими опорами — стенами, балками или ригелями. Передача нагрузки осуществляется через опорные зоны, расположенные по торцам ребер. При монтаже требуется проектная глубина опирания и выверка по отметкам. Неправильная ориентация ребер или повреждение торцов снижает несущую способность конструкции. Типоразмер П 3-1 АIII имеет длину 5550 мм, ширину 740 мм и высоту 600 мм, что определяет его размещение в сетке колонн.

Область применения и технические особенности

Монтаж плит П 3-1 АIII выполняется на подготовленные опорные поверхности стен или ригелей. Торцы ребер должны опираться на полную ширину опорной зоны. Сопряжение соседних плит осуществляется по продольным швам, которые заполняются бетоном по проектному решению. Для обеспечения совместной работы в горизонтальной плоскости предусмотрена анкеровка закладных деталей.

• Плита предназначена для работы в составе сборного перекрытия с опиранием на несущие стены или ригели. Требуется проектная глубина опирания не менее указанной в рабочей документации.
• Ребристая конструкция обеспечивает жесткость при изгибе, ребра ориентированы в продольном направлении пролета. Поперечные ребра распределяют нагрузку между продольными.
• При монтаже необходимо исключить перекос плиты и повреждение торцевых зон. Строповка выполняется за монтажные петли, расположенные в верхней части.
• Швы между плитами заполняются бетоном класса не ниже проектного. Омоноличивание стыков обеспечивает совместную работу элементов перекрытия.
• Плита не рассчитана на эксплуатацию при нагрузках, превышающих проектные значения. Установка тяжелого оборудования требует дополнительного расчета.
• Маркировка изделия включает тип, типоразмер, класс арматуры и серию. Идентификация выполняется по штампу на боковой поверхности.
• При хранении и транспортировке необходимо обеспечить защиту ребер от сколов и повреждений. Прокладки устанавливаются в местах опирания.

Требования к опиранию, монтажу и омоноличиванию стыков конкретизируются в проектной документации и рабочих чертежах серии 1.400.1-22. Соблюдение этих требований обеспечивает расчетную несущую способность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Опорные прокладки устанавливаются строго по линиям опирания — в местах расположения поперечных ребер. Прокладки смежных рядов должны располагаться по одной вертикальной оси. Высота штабеля определяется массой изделий и жесткостью нижних рядов.

Транспортировка выполняется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Ребра и торцы защищаются от ударов. Запрещается перевозка навалом или с опиранием на слабые элементы. Погрузка и разгрузка производятся с использованием траверс за монтажные петли.
