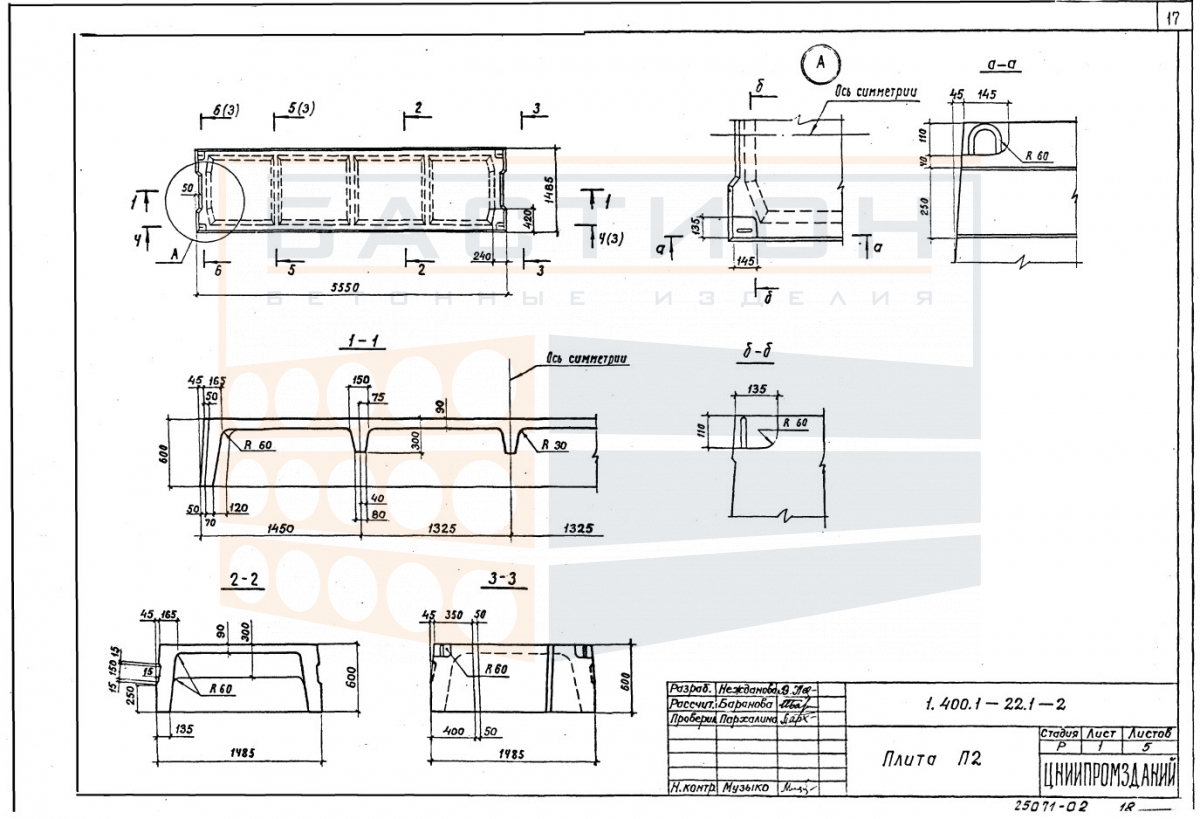

Плита перекрытия ребристая П 2-2 АIII, серия 1.400.1-22, выпуск 1

Плита перекрытия ребристая П 2-2 АIII — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для восприятия постоянных и временных нагрузок в составе межэтажных перекрытий промышленных, складских и общественных сооружений. Изделие относится к серии 1.400.1-22, выпуск 1, и используется для формирования жесткого горизонтального диска здания с передачей усилий на несущие стены, балки или ригели. Ребристая конфигурация обеспечивает повышенную жесткость при снижении расхода бетона по сравнению со сплошными плитами.

Применение плит данного типа требует строгого соблюдения проектного положения: продольные ребра должны быть ориентированы в направлении пролета, а опирание выполняться по торцевым зонам на предусмотренные проектом несущие элементы. Недостаточная глубина опирания, перекос плиты или монтаж на неподготовленное основание приводят к неравномерному распределению напряжений и снижению несущей способности. Монтажные петли используются только для строповки; их повреждение недопустимо. Замоноличивание швов между смежными плитами и анкеровка к опорным конструкциям выполняются по рабочим чертежам серии.

Область применения и технические особенности

Монтаж плит производится на выверенные опорные площадки с обеспечением равномерного распределения нагрузки по длине опирания. В зависимости от проектного решения, опирание может выполняться на железобетонные ригели, металлические балки или непосредственно на несущие стены. В процессе установки необходимо контролировать горизонтальность плоскости перекрытия и совпадение отметок с соседними плитами. Стыки между плитами заполняются бетонной смесью для обеспечения совместной работы элементов в составе диска перекрытия.

• Восприятие нагрузок: ребристая конструкция обеспечивает работу в пролете между опорами за счет сочетания продольных ребер и верхней полки, образующих замкнутую систему жесткости.
• Опирание: торец плиты должен опираться на несущую конструкцию на глубину, заданную рабочей документацией, обычно не менее 100 мм для ребристых плит.
• Анкеровка: после монтажа плиты анкеруются к опорным элементам, что исключает сдвиг при эксплуатации и повышает пространственную жесткость здания.
• Замоноличивание: швы между плитами заполняются бетоном марки не ниже B15, что обеспечивает передачу усилий в месте стыков и предотвращает образование трещин.
• Ограничения: пустоты в верхней полке плиты не предназначены для прокладки коммуникаций, если это не предусмотрено проектом перекрытия.
• Монтажные отверстия: при необходимости устройства отверстий под инженерные системы следует выполнять их строго по обозначенным проектом зонам, не затрагивая ребра жесткости.
• Температурные швы: при больших площадях перекрытия предусматриваются деформационные швы, разбивающие монолитность диска на температурные блоки.

Правильное соблюдение технологии монтажа и последующего омоноличивания швов обеспечивает расчетную работу плит в составе перекрытия на протяжении всего срока эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании с использованием инвентарных прокладок, расположенных в опорных зонах. Прокладки укладываются строго по одной вертикальной линии, чтобы избежать изгибающих усилий и появления трещин. Высота штабеля ограничивается несущей способностью нижнего изделия и условиями безопасности погрузочно-разгрузочных работ.

При перевозке плиты фиксируются в кузове транспортного средства от продольных и поперечных смещений. Строповка производится за монтажные петли с использованием траверс, исключающих перекос плиты. Запрещается кантовать плиты навалом, а также допускать удары и опирание на ребра или углы. Разгрузка выполняется плавно, без рывков, с предварительной проверкой целостности строп.
