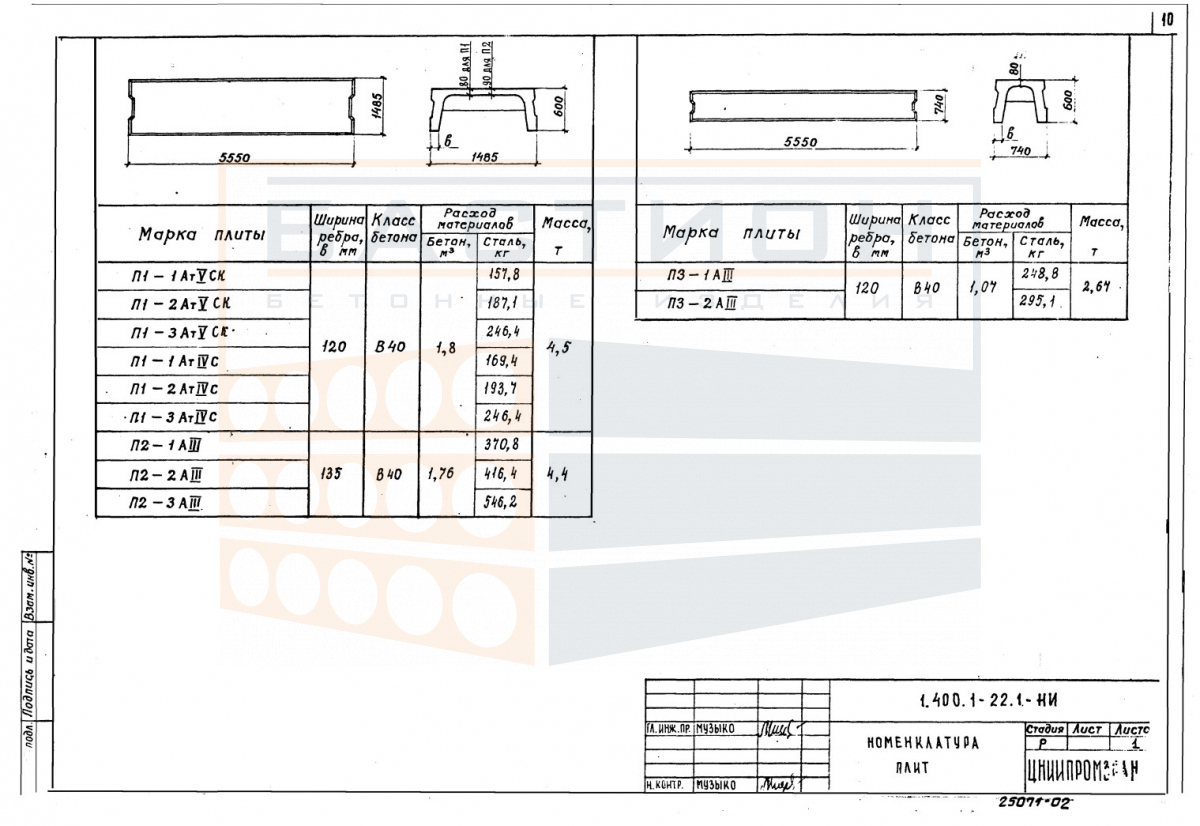

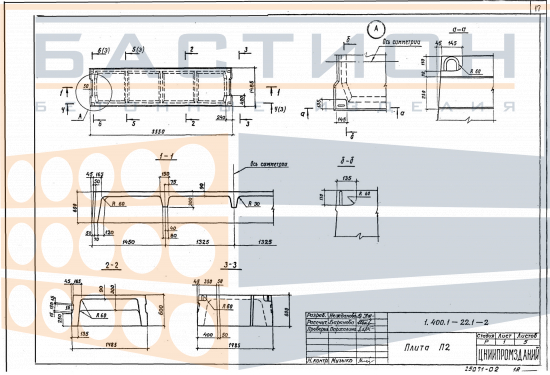

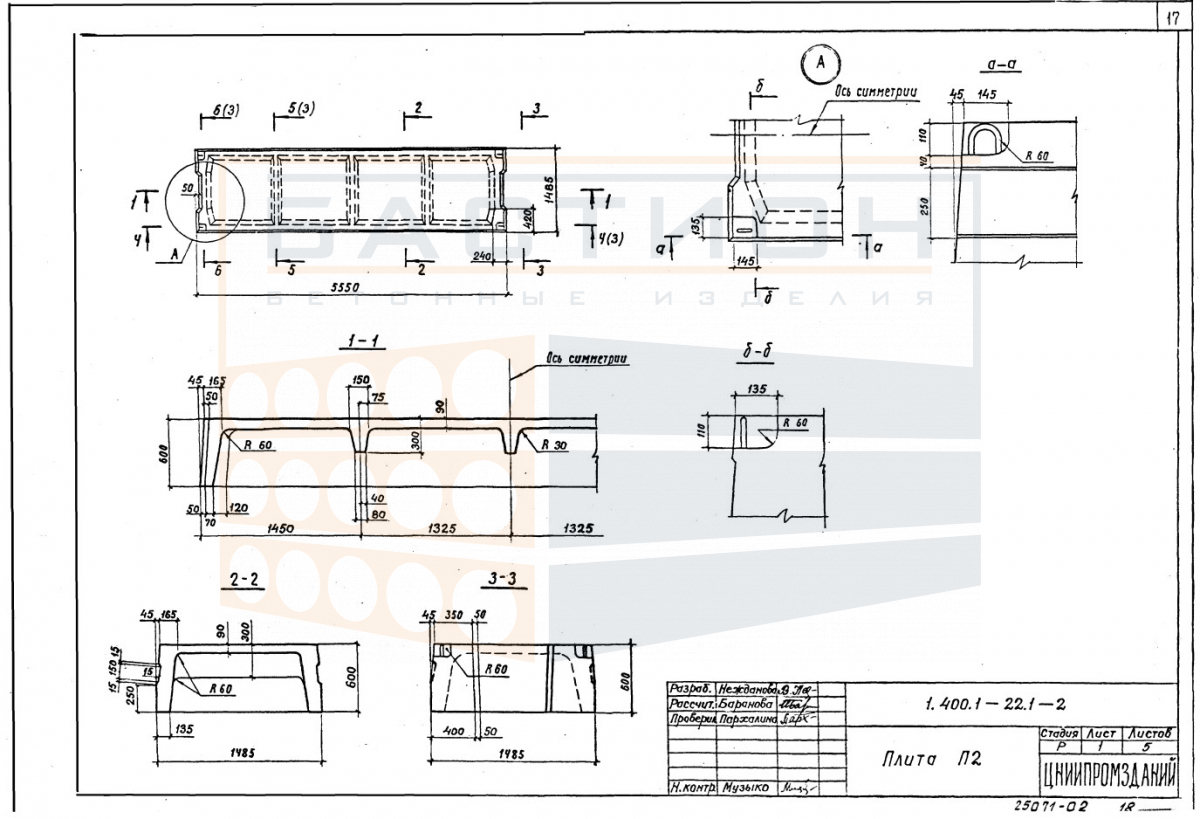

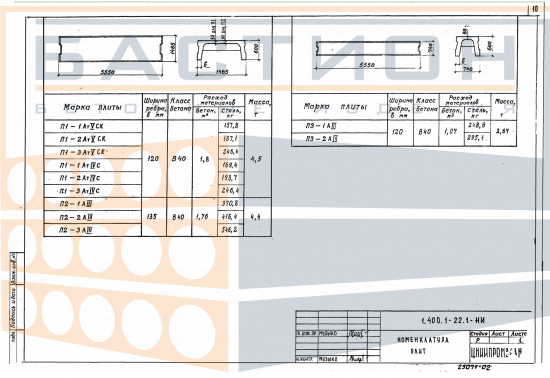

Плита перекрытия ребристая П 2-1 АIII, серия 1.400.1-22, выпуск 1

Плита перекрытия ребристая П 2-1 АIII серии 1.400.1-22 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий в промышленных и гражданских сооружениях. Ребристая конструкция с продольными и поперечными ребрами позволяет воспринимать изгибающие нагрузки при сниженной массе по сравнению со сплошными плитами. Изделие работает в пролете между несущими опорами и передает усилия на стены, балки или ригели.

Плита рассчитана на эксплуатацию в нормальных температурно-влажностных условиях внутри зданий. Неправильная ориентация ребер или недостаточная глубина опирания могут привести к нерасчетному распределению нагрузок и образованию трещин. В местах опирания необходимо обеспечить выверенную горизонтальную поверхность опорных конструкций. Швы между смежными плитами заполняются раствором или бетоном по проектным указаниям.

Область применения и технические особенности

Монтаж плит производят с использованием монтажных петель, расположенных на верхней поверхности. Плиту поднимают за все петли одновременно, исключая перекос. Укладку ведут на растворную постель с контролем отметок и осей. После установки соседних плит выполняют анкеровку и омоноличивание стыков, что обеспечивает совместную работу перекрытия.

• Плита ориентируется продольными ребрами в пролет; установка с разворотом или смещением относительно осей запрещается, так как изменяется схема работы.
• Опирание производится по торцевым зонам на проектную глубину; недостаточная глубина или неровная опора перегружают торец и вызывают косое сжатие.
• Монтажные петли предназначены для строповки; подъем выполняется за все петли одновременно, запрещается использование поврежденных петель.
• Торцевые участки — критические опорные зоны; при транспортировке и монтаже исключаются сколы, трещины и обнажение арматуры.
• Сопряжение смежных плит осуществляется заполнением швов цементно-песчаным раствором или бетоном для совместной работы в диске.
• После выверки плит по проекту устанавливаются анкерные связи с несущими элементами для передачи горизонтальных нагрузок.

Правильная ориентация ребер и соблюдение проектной глубины опирания являются обязательными условиями для работы плиты. Любые отклонения требуют проверочного расчета несущей способности.

Правила хранения и транспортировки изделия

Плиты складируют горизонтально на ровном твердом основании. Прокладки укладывают в опорных зонах (торцах) по одной вертикали для исключения изгиба. Количество рядов в штабеле ограничивается устойчивостью. Ребра и монтажные петли защищаются от повреждений.

При транспортировке плиты фиксируют от смещения упорами и растяжками. Перевозка навалом запрещена. Погрузку и разгрузку выполняют краном плавно, без ударов. Укладка на транспорт — в проектном положении (ребрами вверх).
