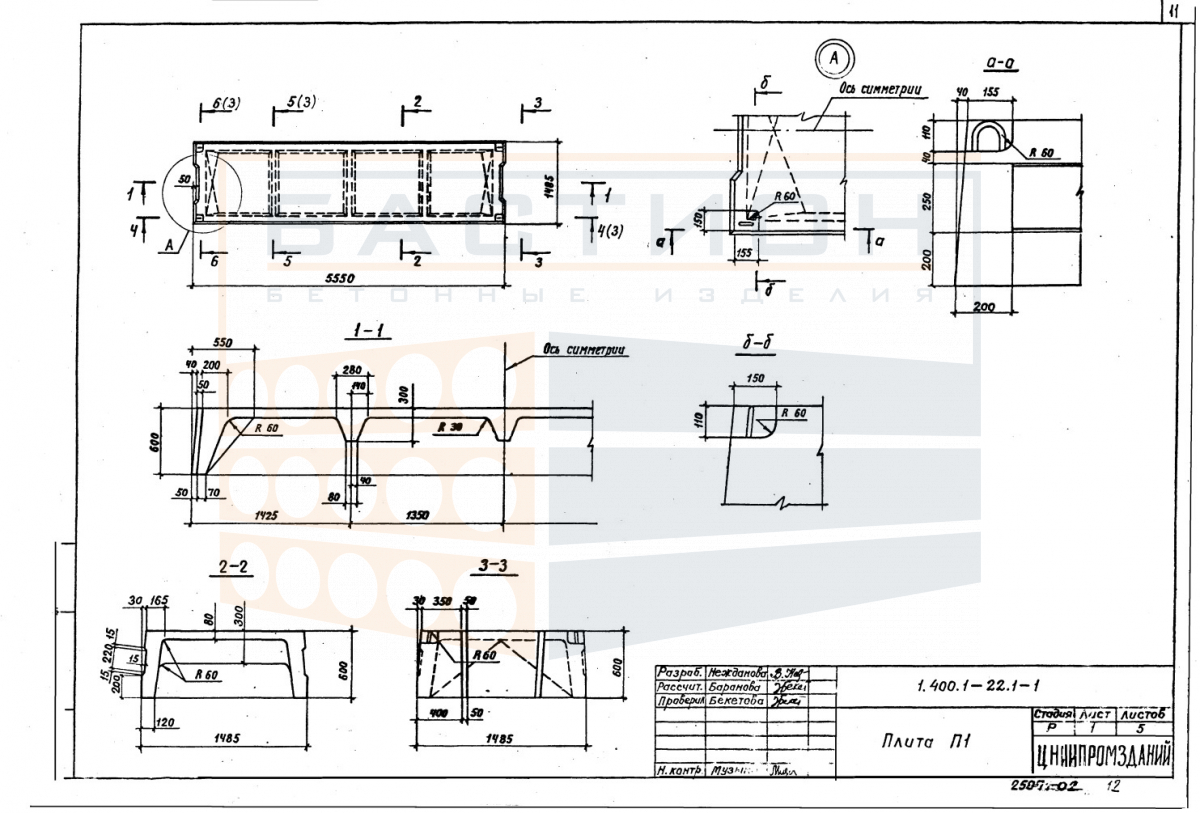

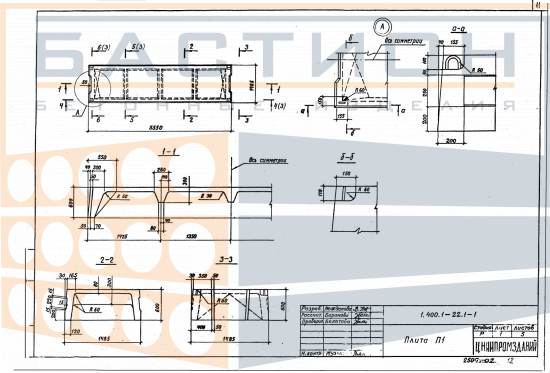

Плита перекрытия ребристая П 1-1 АтVск (АтIVс), серия 1.400.1-22, выпуск 1

Плита перекрытия ребристая П 1-1 АтVск (АтIVс) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Ребристая конструкция с продольными ребрами обеспечивает жесткость при восприятии изгибающих нагрузок и позволяет передавать усилия от пола, перегородок, оборудования и временных нагрузок на стены, балки или ригели. Изделие относится к типовым решениям серии 1.400.1-22, выпуск 1, предназначенным для сборных железобетонных перекрытий промышленных и гражданских зданий.

Ребристые плиты данной марки используются в отапливаемых и неотапливаемых зданиях с нормальными влажностными условиями эксплуатации. Ориентация ребер при монтаже должна строго соответствовать проектному положению — ребрами вниз (при опирании на ригели или стены) или ребрами вверх (при опирании на колонны через капители), что определяется рабочими чертежами конкретного объекта. Неправильная ориентация ребер или недостаточная глубина опирания приводят к перераспределению нагрузок и могут вызвать деформации плиты, поэтому параметры опирания и узлы сопряжения уточняются по проектной документации для конкретной серии.

Область применения и технические особенности

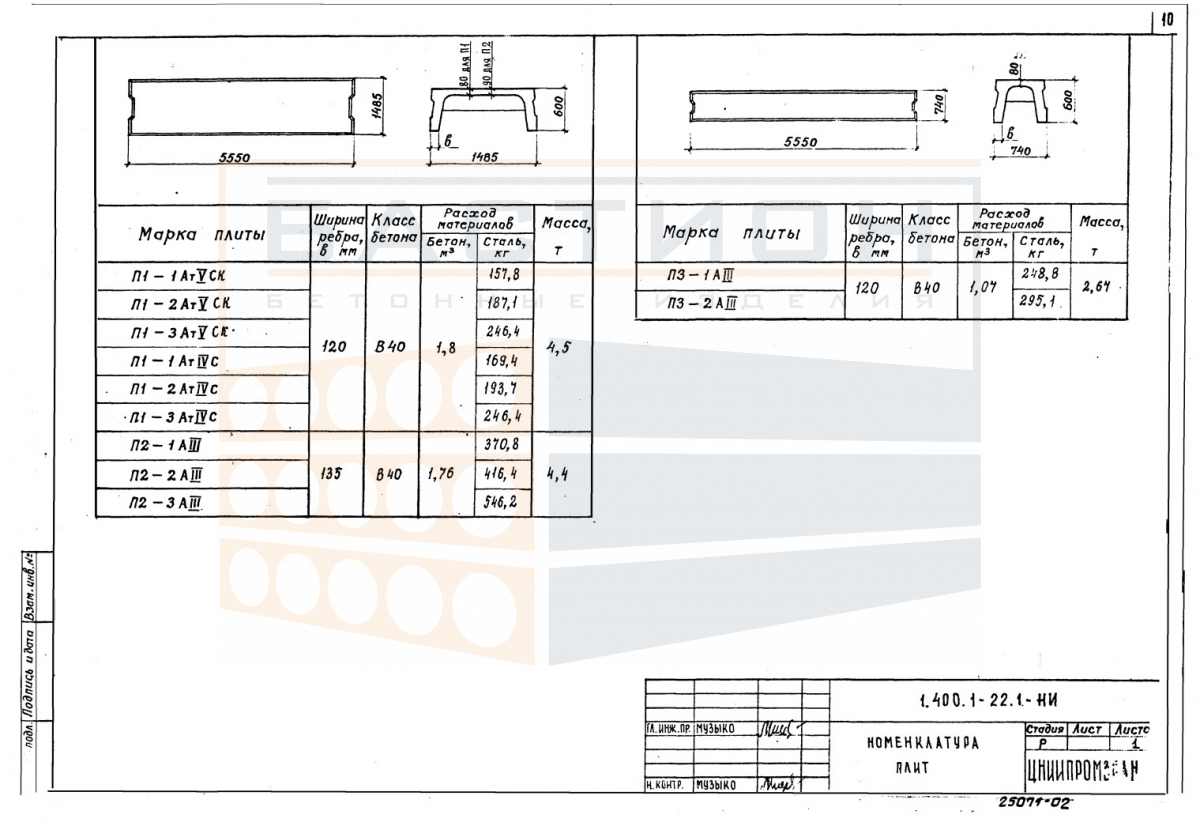

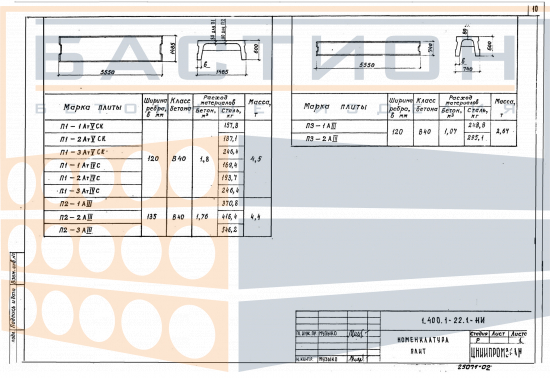

Монтаж плиты выполняется с использованием подъемного оборудования грузоподъемностью не менее 5 тонн, так как длина изделия составляет 5550 мм, масса 4500 кг. Опирание плиты производится на несущие элементы (ригели, балки, стены) по двум продольным сторонам — в местах расположения ребер. Глубина опирания и способ анкеровки задаются проектом; для серии 1.400.1-22 выпуск 1 предусмотрены типовые узлы с закладными деталями и выпусками арматуры для омоноличивания. При монтаже необходимо обеспечить горизонтальность плоскости плиты с помощью выверки отметок опорных поверхностей. Строповка производится за монтажные петли, расположенные в ребрах; повреждение петель или торцов ребер не допускается. После укладки плит швы между ними заполняются бетоном или цементно-песчаным раствором по проекту; омоноличивание обеспечивает совместную работу плит в перекрытии. Типичной ошибкой является использование пустот между ребрами для не предусмотренной проектом прокладки инженерных сетей — это снижает несущую способность плиты и нарушает её проектную работу.

• Ребристая геометрия с продольными ребрами обеспечивает восприятие изгибающих нагрузок в пролете между опорами и передачу усилий на несущие конструкции через опорные зоны ребер.
• Опирание выполняется только по двум сторонам — вдоль ребер; глубина опирания и наличие опорных площадок уточняются по рабочим чертежам серии 1.400.1-22 выпуск 1.
• Монтажное положение плиты фиксируется с помощью выверки по осям и отметкам; отклонение от горизонтали не должно превышать значений, установленных проектом.
• Строповка производится за монтажные петли, расположенные в ребрах; запрещается использовать для строповки арматурные выпуски или кромки плиты.
• Повреждения торцевых зон ребер, сколы бетона в опорных участках и деформация закладных деталей снижают несущую способность и требуют оценки пригодности плиты к монтажу.
• Швы между смежными плитами омоноличиваются по проекту для обеспечения дискретности перекрытия и предотвращения взаимных смещений.
• При устройстве отверстий в плите (для коммуникаций) необходимо согласование с проектом — нарушение армирования ребер или полки не допускается.

Проектная работа плиты в составе перекрытия предполагает строгое соблюдение схемы опирания и монтажных узлов, указанных в рабочей документации серии 1.400.1-22 выпуск 1. Нарушение этих требований может привести к снижению жесткости перекрытия и локальным деформациям.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке, исключающей неравномерные просадки. Под каждое ребро укладываются деревянные или бетонные прокладки, расположенные строго в опорных зонах (на расстоянии 300–500 мм от торцов). Прокладки соседних рядов должны совпадать по вертикали, чтобы избежать изгиба плит в штабеле. Высота штабеля определяется проектом складирования с учетом прочности изделий и условий основания; повреждение монтажных петель и кромок ребер при укладке не допускается.

Транспортировка выполняется в горизонтальном положении с опиранием на ложементы транспортного средства, расположенные в местах, соответствующих опорным зонам плиты. Плиты должны быть зафиксированы от продольных и поперечных смещений с помощью инвентарных упоров или ремней. Перевозка навалом, с опиранием на полку или с выступающими частями за габариты кузова запрещена. При погрузке и выгрузке используются траверсы или стропы, исключающие перекос и раскачивание плиты; сбрасывание изделий с высоты не допускается.
