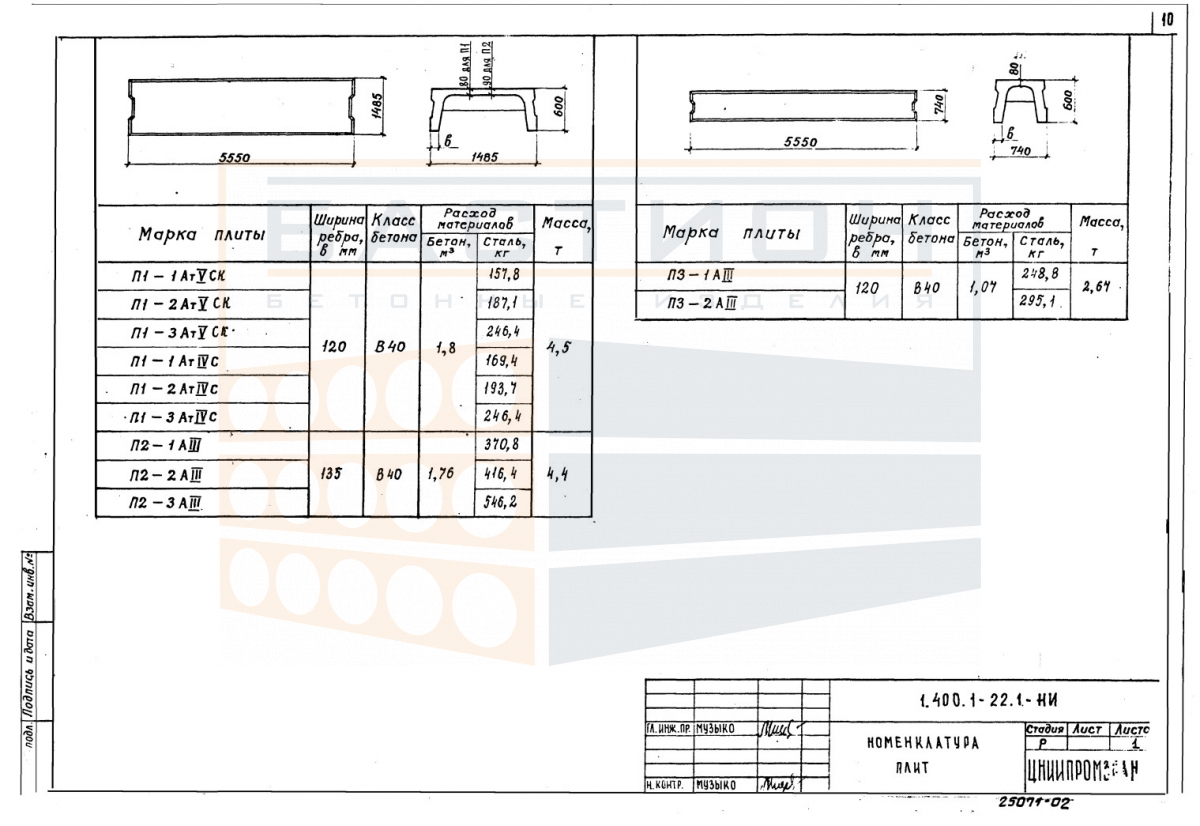

Плита перекрытия ребристая П 1-2 АтVск (АтIVс), серия 1.400.1-22, выпуск 1

Плита перекрытия ребристая П 1-2 АтVск (АтIVс) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типоразмерам серии 1.400.1-22, выпуск 1, и предназначено для работы в составе сборных перекрытий промышленных и гражданских объектов. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счет продольных и поперечных ребер жесткости, что позволяет перекрывать пролеты до 6 м без промежуточных опор.

Плита рассчитана на эксплуатацию в условиях статических нагрузок от пола, перегородок, оборудования и людей. Правильный монтаж требует строгой ориентации ребрами вниз и проектной глубины опирания на несущие стены, балки или ригели. Ошибки при установке, такие как перекос или опирание на слабые кромки, приводят к перераспределению усилий и снижению несущей способности конструкции. Сопряжение плит между собой выполняется с заполнением швов цементно-песчаным раствором по проектному решению.

Область применения и технические особенности

Монтаж ребристых плит серии 1.400.1-22 осуществляется на подготовленные опорные поверхности с выверкой по отметкам и осям. Фиксация изделий в проектном положении требует установки анкерных связей и омоноличивания стыков для обеспечения пространственной жесткости перекрытия. Контроль глубины опирания и равномерности распределения нагрузки под опорными зонами обязателен.

• Плита работает в пролете между несущими стенами, балками или ригелями; проектная глубина опирания уточняется по рабочей документации серии 1.400.1-22.
• Продольные и поперечные ребра жесткости воспринимают изгибающие нагрузки; ориентация ребер вниз обязательна для сохранения расчетной схемы работы элемента.
• Торцевые участки и наружные грани ребер подлежат защите от повреждений при строповке и разгрузке, так как сколы снижают анкеровку арматуры и несущую способность.
• Швы между плитами заполняются цементно-песчаным раствором марки не ниже М100; омоноличивание выполняется после окончательной выверки положения изделий.
• Монтажные петли используются для строповки; при подъеме и укладке не допускается смещение стропов вдоль элемента, чтобы избежать перекоса и раскачивания груза.
• Складирование плит предусматривает ровное твердое основание и установку прокладок в опорных зонах (по линии ребер), исключающее контакт с землей и деформацию свесов.
• Для предотвращения раскрытия трещин в бетоне не допускается монтаж плит с перекосом, опирание на неподготовленные основания и волочение по твердой поверхности.

Соблюдение требований к опиранию и фиксации ребристых плит обеспечивает восприятие проектных нагрузок и долговечность перекрытия. Отступление от инструкций серии 1.400.1-22 ведет к снижению жесткости и необходимости усиления конструкции.

Правила хранения и транспортировки изделия

Хранение ребристых плит перекрытия выполняется в горизонтальном положении на ровной, твердой площадке, исключающей просадку грунта. Прокладки устанавливаются строго в местах расположения поперечных ребер (опорные зоны) и совпадают по вертикали в штабеле. Защита торцевых граней и ребер от сколов и увлажнения обязательна; монтажные петли не должны быть повреждены или деформированы.

Транспортировка осуществляется в кузове автомобиля с фиксацией изделий от продольного и поперечного смещения. Перевозка навалом запрещена; плиты укладываются в транспортное положение по схеме, исключающей касание ребер соседних элементов. При погрузке и выгрузке не допускаются ударные нагрузки и резкие рывки строп. Плиты поднимаются за все монтажные петли одновременно с равномерным натяжением ветвей стропа.
