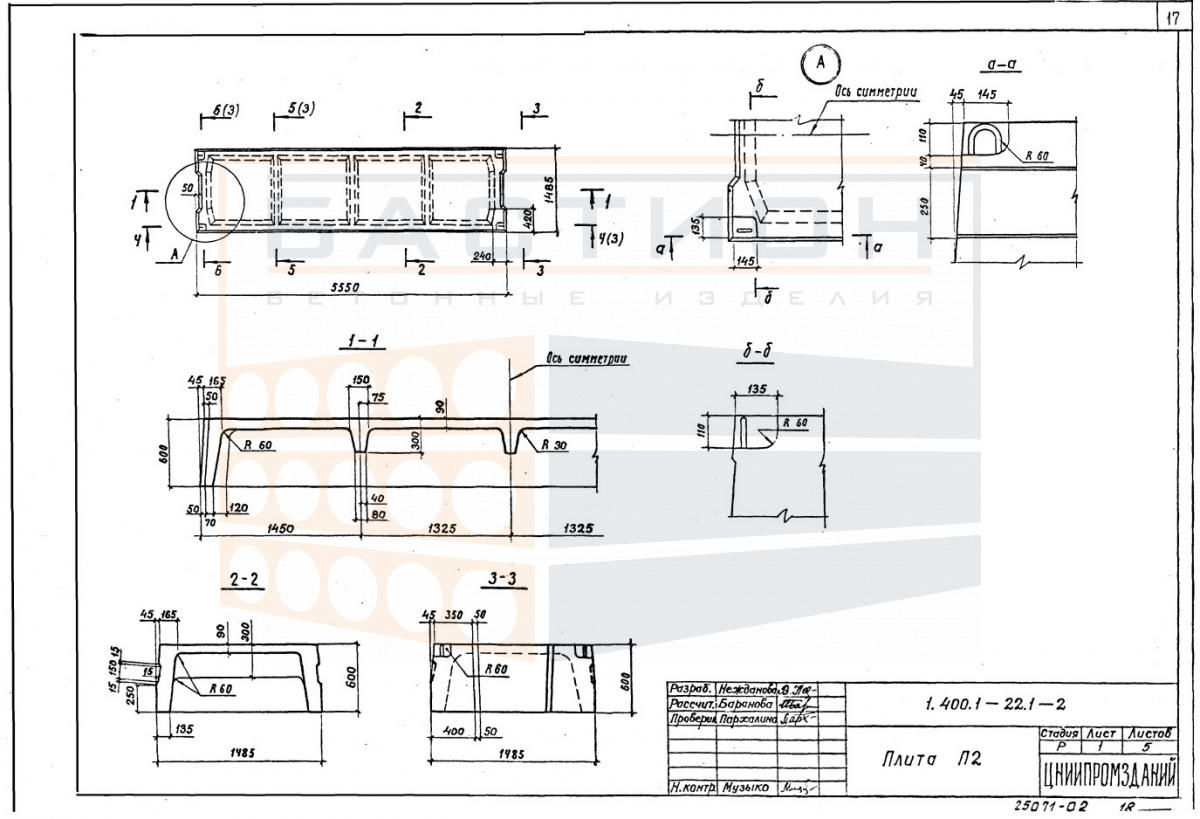

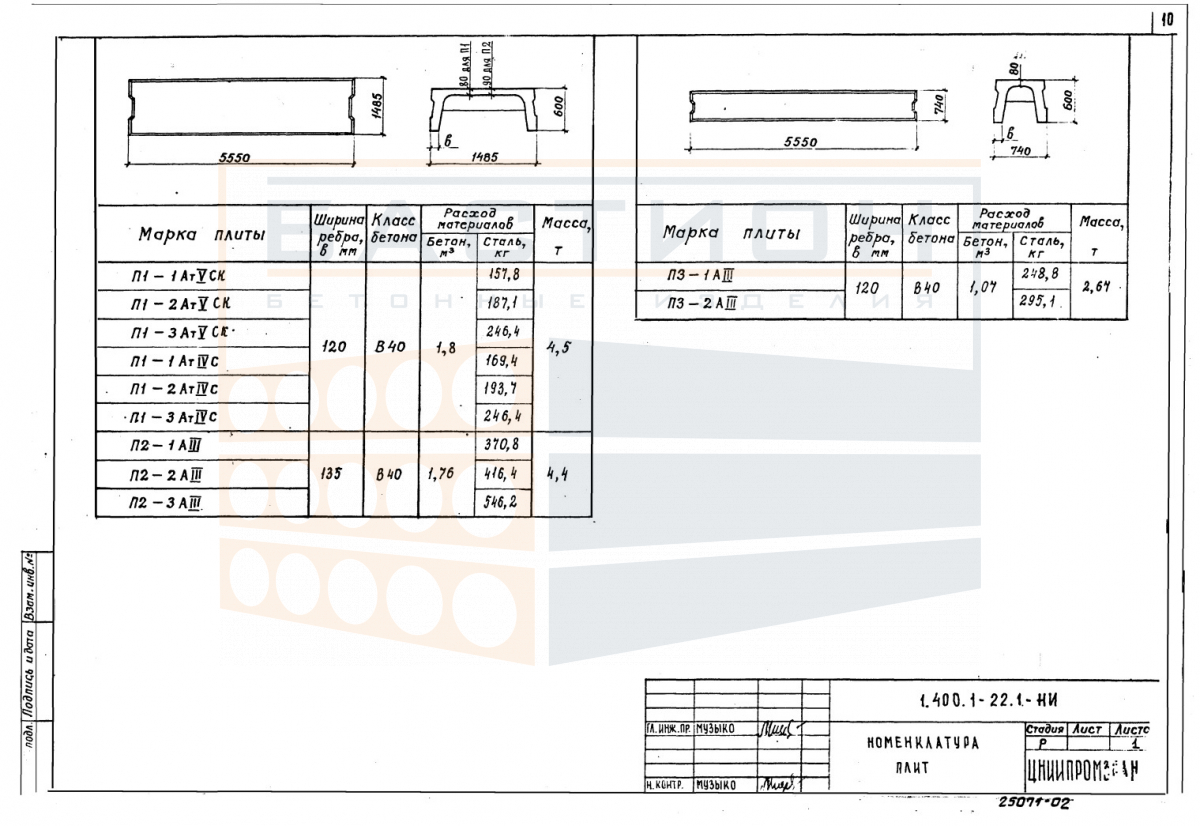

Плита перекрытия ребристая П 2-3 АIII, серия 1.400.1-22, выпуск 1

Плита перекрытия ребристая П 2-3 АIII — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных, подвальных или технических перекрытий. Ребристая конструкция с продольными ребрами обеспечивает повышенную жесткость и позволяет перекрывать пролеты увеличенной длины по сравнению с плоскими плитами при сопоставимых расходах бетона и арматуры.

Изделие относится к серии 1.400.1-22, выпуск 1, разработанной для применения ребристых плит в промышленных и гражданских зданиях. Плита воспринимает постоянные и временные нагрузки от пола, перегородок, технологического оборудования и людей, передавая их на несущие стены, балки или ригели через опорные участки.

Область применения и технические особенности

Монтаж плиты производится в проектное положение с опиранием по коротким сторонам на несущие конструкции. Опирание осуществляется на стены, балки или ригели с глубиной, заданной рабочим проектом. Ребра плиты ориентируются вдоль пролета, обеспечивая восприятие изгибающего момента.

• Плита рассчитана на работу в пролете между опорами, нагрузка воспринимается продольными ребрами и передается на опорные узлы.
• Торцевые участки плиты являются зонами опирания, их повреждение при строповке и разгрузке не допускается — это снижает несущую способность.
• При монтаже необходимо обеспечить совпадение опорных зон с проектными отметками, исключить перекос и смещение плиты относительно осей.
• Швы между смежными плитами заполняются бетоном по проектному решению, что обеспечивает совместную работу элементов перекрытия.
• Пустоты в ребристой конструкции не предназначены для прокладки инженерных коммуникаций без специального проектного обоснования.
• Перед монтажом проверяется состояние монтажных петель и отсутствие видимых дефектов бетона в опорных зонах.
• Плиты складируются в горизонтальном положении на прокладках, расположенных в местах опирания, с совпадением по вертикали в штабеле.

Соблюдение проектной глубины опирания и качества монтажных швов обеспечивает расчетное распределение усилий. Нарушение этих требований может привести к снижению несущей способности и преждевременным деформациям.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем перекосы. Прокладки устанавливаются в опорных зонах, строго одна над другой в каждом ряду штабеля. Высота штабеля и количество рядов определяются проектом складирования с учетом массы и габаритов изделия.

При транспортировке плита фиксируется от продольных и поперечных смещений. Строповка производится за монтажные петли с использованием траверс. Запрещается перевозка плит навалом, с опиранием на ребра или без прокладок. Снятие строп допускается только после установки плиты в проектное положение.
