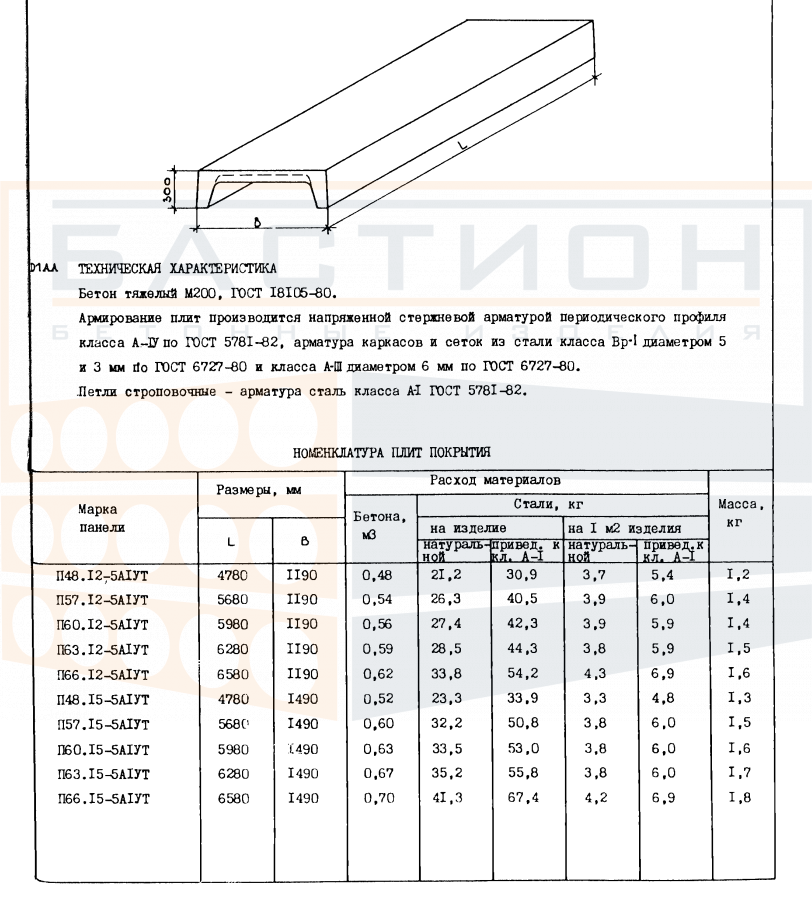

Плита ребристая покрытия П 66.12-5 АIV Т, серия 1.165.1-15

Плита ребристая покрытия П 66.12-5 АIV Т серии 1.165.1-15 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования покрытий производственных, складских и общественных сооружений. Изделие воспринимает нагрузки от кровельного пирога, снега, технологического оборудования и передаёт их на несущие конструкции каркаса. Ребра жесткости, расположенные вдоль пролета, обеспечивают пространственную работу плиты и восприятие изгибающих усилий.

Применение плит данного типоразмера предусмотрено в зданиях с шагом несущих конструкций, соответствующим проектному решению. Недостаточная глубина опирания или неправильная ориентация ребер относительно опор снижают несущую способность конструкции. Монтаж выполняется по рабочим чертежам серии 1.165.1-15 с соблюдением требований к анкеровке и омоноличиванию стыков.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности ригелей, балок или ферм. Зазоры между плитами заполняются бетоном по проектному решению. После установки выполняется сварка закладных деталей для обеспечения совместной работы перекрытия.

• Плита работает в пролете между несущими опорами, передавая вертикальные нагрузки от кровли и оборудования на ригели или фермы каркаса здания.
• Ребра жесткости плиты воспринимают изгибающие нагрузки, обеспечивая пространственную устойчивость элемента в составе покрытия и предотвращая деформации.
• Опирание плиты осуществляется по двум сторонам на опорные конструкции с проектной глубиной, исключающей концентрацию напряжений и повреждение ребер.
• Стыки между плитами омоноличиваются бетоном по проектному решению серии 1.165.1-15, что обеспечивает совместную работу элементов покрытия.
• Закладные детали плиты свариваются с закладными элементами несущих конструкций для фиксации и передачи горизонтальных усилий в узлах сопряжения.
• Торцевые зоны плиты являются опорными участками и не должны повреждаться при строповке и разгрузке во избежание снижения несущей способности.

Соблюдение проектных требований к монтажу и сопряжению элементов обеспечивает нормативную работу плиты в составе покрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки размещаются в опорных зонах строго по вертикали для исключения изгибающих усилий. Высота штабеля назначается по схеме складирования с учетом массы и геометрии изделия.

Транспортировка выполняется в горизонтальном положении с фиксацией плит от смещения. Запрещается перевозка навалом, опирание на ребра или торцы. Погрузка и выгрузка производится за монтажные петли с исключением ударных нагрузок и перекосов.
