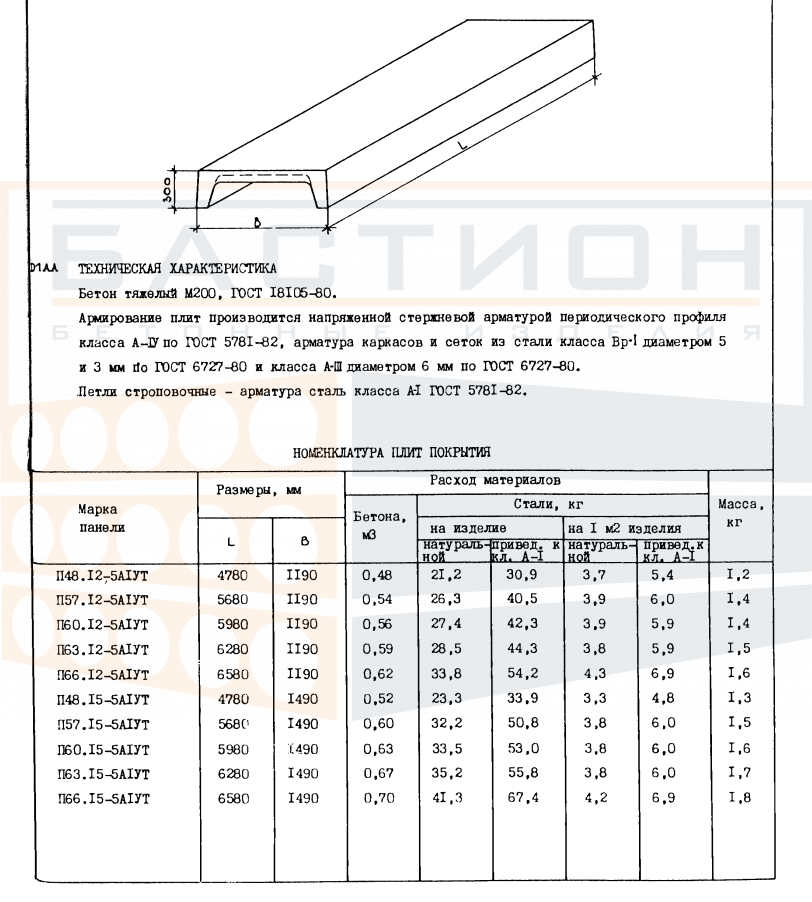

Плита ребристая покрытия П 48.12-5 АIV Т, серия 1.165.1-15

Плита ребристая покрытия П 48.12-5 АIV Т — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия. Изделие относится к серии 1.165.1-15 и предназначено для восприятия нагрузок от собственного веса, снега, ветра и технологического оборудования с последующей передачей усилий на несущие конструкции каркаса. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и устойчивость при изгибе.

Плита монтируется в составе сборного покрытия промышленных, складских и общественных зданий. Опирание производится на стропильные балки, фермы или ригели по проектным отметкам. Глубина опирания и узлы сопряжения задаются рабочими чертежами серии 1.165.1-15. При монтаже требуется выверка горизонтального положения и обеспечение равномерного опирания по всей опорной поверхности.

Область применения и технические особенности

Монтаж плиты выполняется в соответствии с проектом производства работ. Перед установкой проверяют состояние опорных узлов и монтажных петель. Запрещается монтировать плиту на неподготовленное основание с отклонениями по высоте более допусков. Строповка производится за все предусмотренные петли равномерно, без перекосов. После установки выполняется анкеровка и омоноличивание швов.

• Плита работает в пролете между опорными конструкциями, воспринимая изгибающие нагрузки за счет продольных ребер.
• Передача нагрузки на стропильные балки или фермы осуществляется через опорные зоны плиты; несущие элементы должны быть проверены на прочность.
• Требуется проектная глубина опирания, указанная в рабочей документации серии; недостаточное опирание приводит к перераспределению усилий и трещинообразованию.
• Продольные ребра ориентированы в направлении пролета; нарушение ориентации снижает несущую способность и жесткость конструкции.
• Монтажное положение фиксируется по отметкам и осям; отклонения от проектного положения не должны превышать установленных допусков.
• Смежные плиты соединяются между собой путем сварки закладных деталей и последующего омоноличивания швов бетоном класса не ниже проектного.
• При строповке и разгрузке не допускается повреждение торцевых зон, ребер и монтажных петель; поврежденные изделия не подлежат установке без оценки технического состояния.

Правильность монтажа и качество сопряжения с несущими элементами определяют долговечность и безопасность покрытия. Отступления от проектных требований по опиранию, фиксации или омоноличиванию снижают несущую способность и могут привести к аварийным ситуациям.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля определяется с учетом массы и устойчивости, но не более указанной в проектной документации. Кромки и ребра защищаются от сколов, монтажные петли остаются свободными для строповки.

Транспортировка производится в горизонтальном положении с фиксацией от смещения. Изделия укладываются на прокладки, совпадающие с опорными зонами. Запрещается перевозка навалом или с опиранием на слабые кромки. При погрузке и разгрузке исключаются удары, перекосы и резкие рывки. Строповка выполняется за все монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилия.
