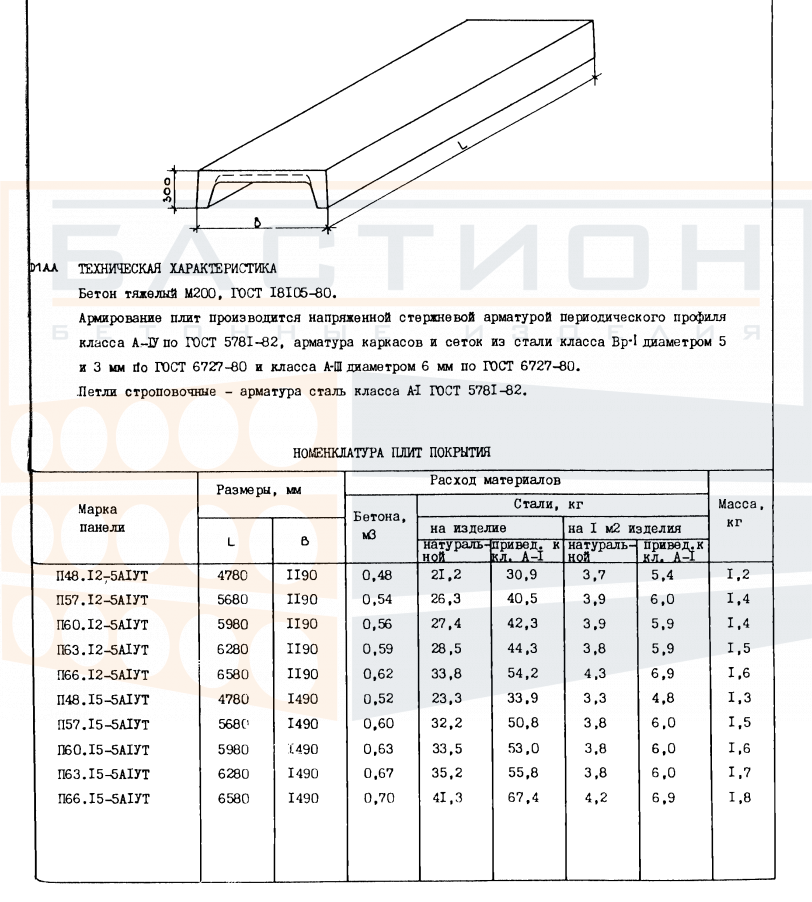

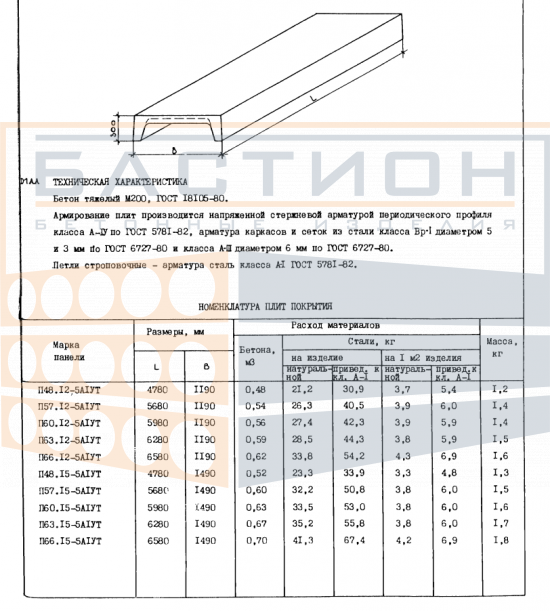

Плита ребристая покрытия П 60.12-5 АIV Т, серия 1.165.1-15

Плита ребристая покрытия П 60.12-5 АIV Т — это железобетонный элемент горизонтальной несущей системы покрытия здания, применяемый для формирования кровельного перекрытия в составе сборных железобетонных каркасов. Изделие относится к серии 1.165.1-15 и предназначено для восприятия нагрузок от кровли, снега, оборудования и передачи их на несущие конструкции – стропильные балки или фермы.

Плита используется в отапливаемых и неотапливаемых зданиях различного назначения. Ребристая конструкция с продольными ребрами обеспечивает высокую жесткость при относительно небольшом собственном весе. При монтаже необходимо обеспечить правильное опирание ребер на опорные конструкции по проекту. Типичные ошибки – недостаточная глубина опирания, перекос плиты, повреждение торцевых зон при строповке.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные площадки с выверкой по осям. Опирание ребер осуществляется на несущие элементы каркаса – ригели, балки или фермы. Для обеспечения совместной работы плит между собой и с другими элементами перекрытия предусматривается омоноличивание швов и анкеровка.

• Работает в пролете между опорами, воспринимая изгибающие нагрузки за счет продольных ребер жесткости.
• Передача нагрузок на несущие конструкции осуществляется через опорные зоны ребер; проектная глубина опирания задается рабочей документацией.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке – повреждение снижает несущую способность.
• Швы между смежными плитами заполняются бетоном по проекту для обеспечения дискретности и жесткости перекрытия.
• Правильная ориентация плиты – ребрами вниз, полкой вверх; монтаж в перевернутом положении недопустим.
• Стыковка плит и их анкеровка к элементам каркаса выполняется по проектным решениям серии 1.165.1-15.

Соответствие геометрических параметров и прочностных характеристик плиты обеспечивается заводским изготовлением. Перед монтажом необходимо проверить отсутствие дефектов, трещин, оголенной арматуры и повреждений монтажных петель.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. В местах расположения опорных зон укладываются прокладки из дерева или другого упругого материала, совпадающие по вертикали в штабеле. Высота штабеля задается схемой складирования с учетом массы и габаритов плит.

Транспортировка производится в специализированном транспорте с фиксацией плит от смещения. Запрещается перевозка навалом. Погрузка и разгрузка выполняются с использованием траверс или стропов, обеспечивающих равномерное распределение усилий. Не допускается удары о плиту, перекос при подъеме и опирание на торцы или полку.
