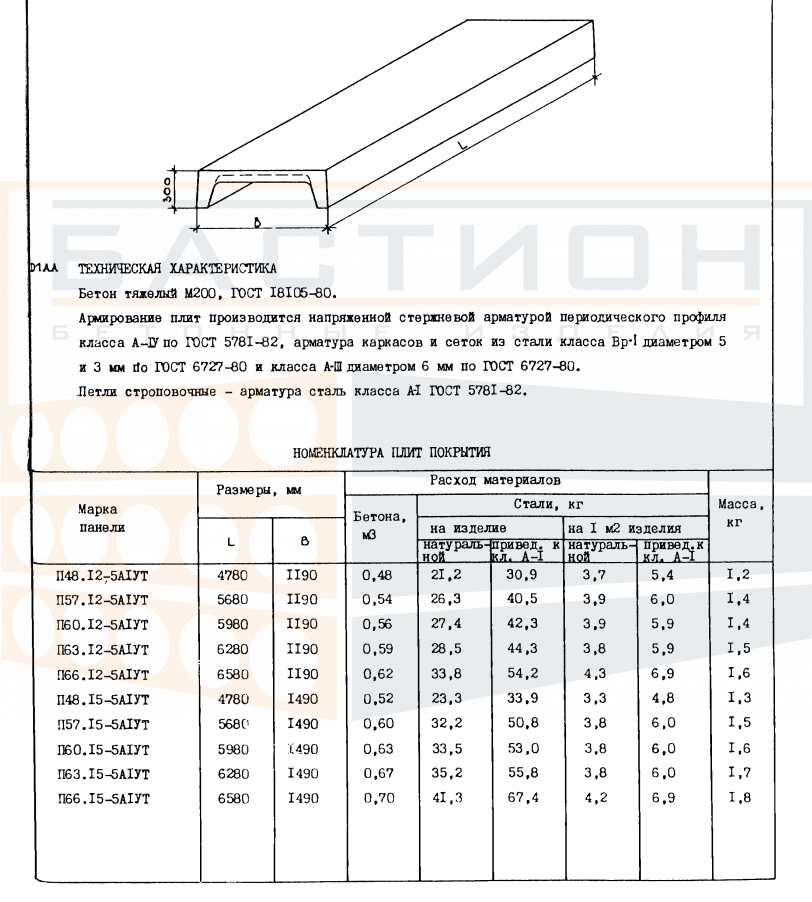

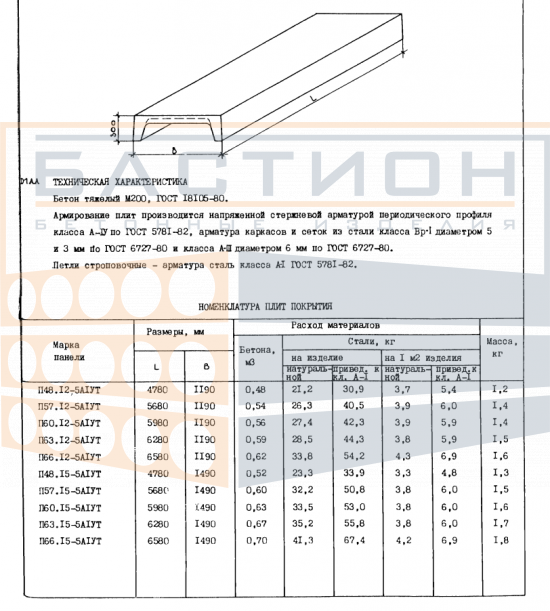

Плита ребристая покрытия П 63.12-5 АIV Т, серия 1.165.1-15

Плита ребристая покрытия П 63.12-5 АIV Т — это железобетонный элемент для устройства сборных покрытий зданий различного назначения. Изделие относится к серии 1.165.1-15 и рассчитано на восприятие нагрузок от кровли, снега и ветра с последующей передачей усилий на несущие стены, балки или фермы. Ребристая конструкция обеспечивает пространственную жесткость и снижает материалоемкость по сравнению со сплошными плитами.

Правильный подбор типоразмера и соблюдение проектной глубины опирания являются критическими для равномерного распределения нагрузок. Ошибки при монтаже — недостаточное опирание, перекос плиты или повреждение торцевых ребер — могут привести к снижению несущей способности и образованию трещин. Монтаж выполняется с использованием подъемного оборудования за монтажные петли.

Область применения и технические особенности

Монтаж плиты производится на растворные швы или опорные площадки, подготовленные в соответствии с проектом. При установке контролируется горизонтальность и обеспечивается проектная глубина опирания на несущие конструкции.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки; ребра жесткости обеспечивают местную устойчивость сжатой зоны.
• Опирание выполняется на железобетонные балки, ригели, стропильные фермы или непосредственно на стены по проектной схеме.
• Глубина опирания должна соответствовать значениям, указанным в рабочей документации серии 1.165.1-15.
• Перед монтажом проверяется состояние монтажных петель: отсутствие деформаций и повреждений, влияющих на безопасность строповки.
• Швы между смежными плитами после выверки заполняются бетоном или раствором проектной марки, что обеспечивает дискретную совместную работу.
• Не допускается опирание на слабые или неподготовленные основания, а также монтаж с перекосом, приводящим к неравномерному распределению нагрузки.
• Обрезка плит, устройство дополнительных отверстий или пазов без проектного обоснования запрещены, так как нарушают схему армирования.

Проектное положение плиты фиксируется путем приварки анкерных выпусков к закладным деталям опорных конструкций. Омоноличивание стыков выполняется после завершения монтажа всех плит пролета.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Между рядами устанавливаются деревянные или бетонные прокладки в местах, соответствующих опорным зонам. Прокладки располагаются строго по одной вертикальной линии, чтобы исключить изгибающие нагрузки в теле плиты.

Транспортировка производится в кузове автотранспорта с фиксацией от продольных и поперечных смещений. Не допускается перевозка навалом, а также с опиранием на ребра или слабые кромки. Строповка выполняется за монтажные петли с использованием траверс или мягких строп, предотвращающих повреждение бетона.
