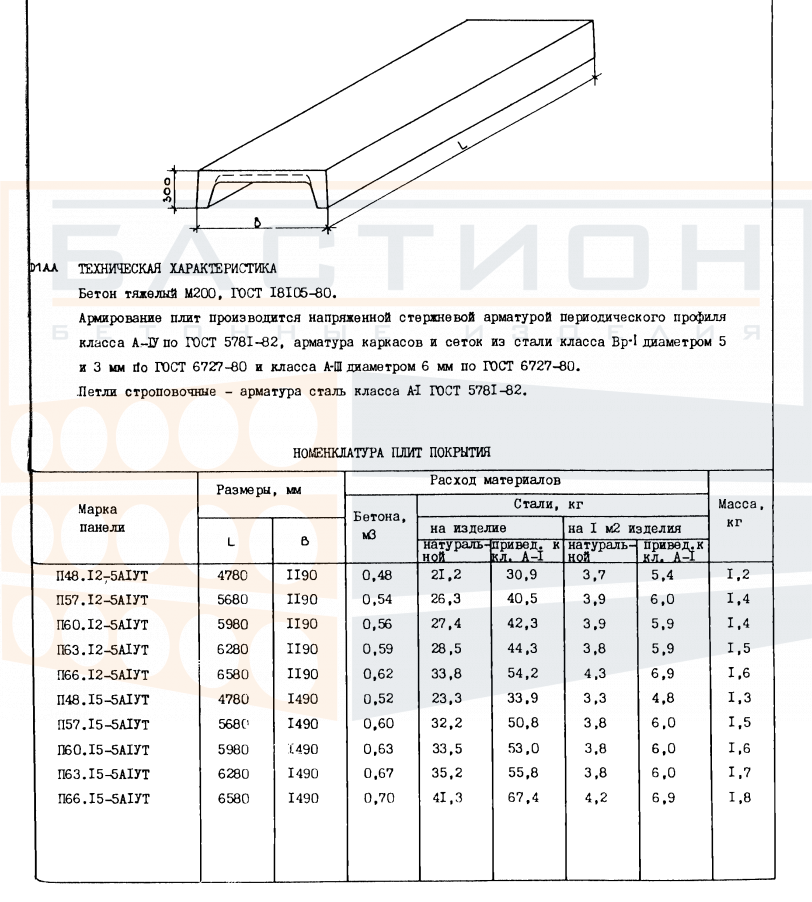

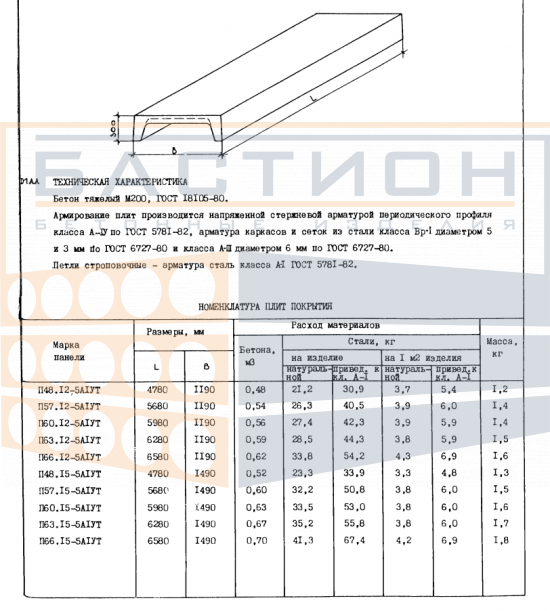

Плита ребристая покрытия П 63.15-5 АIV Т, серия 1.165.1-15

Плита ребристая покрытия П 63.15-5 АIV Т серии 1.165.1-15 — это сборный железобетонный элемент горизонтальной несущей конструкции, применяемый для формирования покрытий зданий и сооружений. Изделие воспринимает постоянные и временные нагрузки, передавая их на несущие стены, балки или ригели. Ребра жесткости обеспечивают пространственную работу плиты при изгибе, а полка выполняет ограждающую и распределяющую функции.

Плиты данной серии используются в покрытиях промышленных, складских и общественных зданий с шагом несущих конструкций до 6 метров. Маркировка П 63.15-5 АIV Т указывает на длину 63 дм, ширину 15 дм и класс напрягаемой арматуры. Применение изделия требует соблюдения проектных решений по опиранию, анкеровке и омоноличиванию стыков для обеспечения совместной работы элементов покрытия.

Область применения и технические особенности

Плита монтируется на несущие опоры с выверкой по осям и отметкам. Ребра ориентируются вниз, полка образует верхнюю плоскость покрытия. После укладки выполняется омоноличивание продольных и поперечных швов цементно-песчаным раствором или бетоном мелкой фракции. Анкерные выпуски или петли соединяются с закладными деталями опорных конструкций. Необходимая глубина опирания задается рабочей документацией и проверяется при монтаже.

• Ребра плиты воспринимают изгибающие моменты и передают нагрузку на опоры, обеспечивая жесткость покрытия в продольном направлении.
• Опирание производится на железобетонные балки, стальные фермы или несущие стены с выверкой по уровню и соответствием проектному положению.
• Продольные швы между смежными плитами заполняются бетоном для обеспечения совместной работы полок под нагрузкой.
• Монтажные петли используются для строповки; после установки их отгибают или срезают для исключения помех при устройстве кровли.
• Запрещается опирание плиты на нерасчетные участки, например, на продольные кромки полки — это может привести к сколам и разрушению.
• Торцевые зоны плиты не должны иметь повреждений, так как они участвуют в передаче усилий сдвига при анкеровке.

Правильная установка и замоноличивание швов обеспечивают проектную несущую способность покрытия и исключают неравномерные осадки элементов.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровном твердом основании, исключающем деформации и просадки. Изделия укладываются в горизонтальное положение с опиранием на деревянные прокладки, расположенные строго в зоне ребер. Прокладки соседних ярусов должны находиться на одной вертикальной линии. Количество рядов в штабеле ограничивается устойчивостью и допустимым давлением на нижние плиты.

Транспортировка производится с фиксацией плит от продольных и поперечных смещений. Крепления выполняются через монтажные петли или упоры для исключения ударов и перекосов. Перевозка навалом не допускается. Погрузка и разгрузка ведутся с применением траверс и строп за петли, без касания ребер и полки тросами во избежание сколов.
