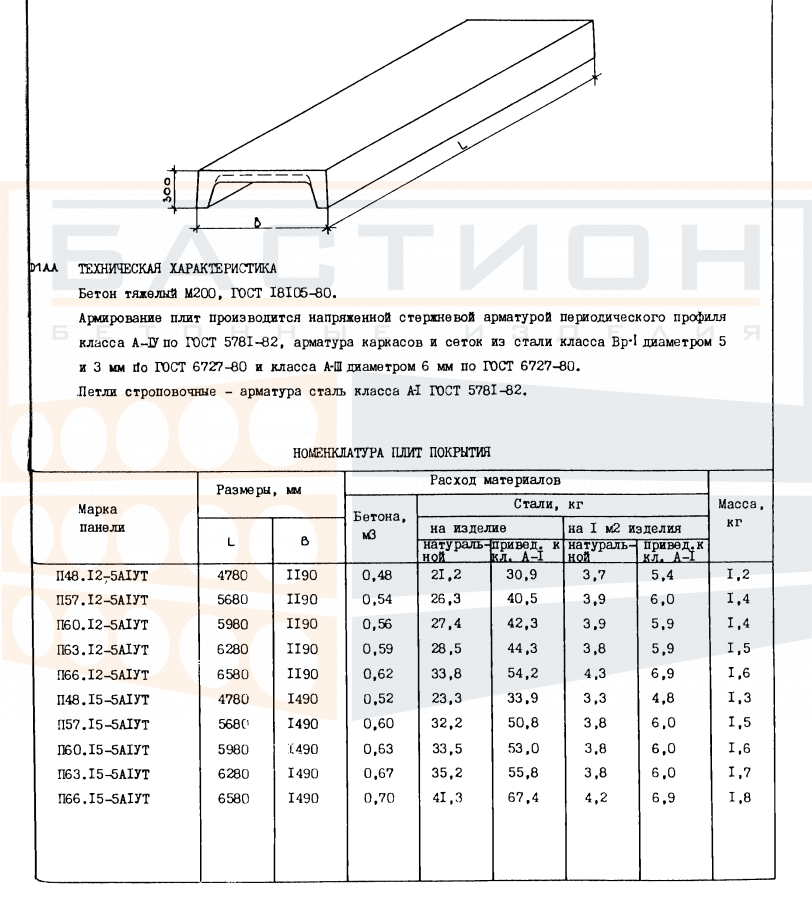

Плита ребристая покрытия П 60.15-5 АIV Т, серия 1.165.1-15

Плита ребристая покрытия П 60.15-5 АIV Т серии 1.165.1-15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в качестве сборного покрытия промышленных зданий и сооружений. Изделие воспринимает эксплуатационные нагрузки от кровли, снега, оборудования и передает их на несущие конструкции — фермы, балки или ригели.

Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и устойчивость плиты при больших пролетах. Основная функция ребер — восприятие изгибающих моментов и равномерное распределение нагрузок. Неправильная ориентация плиты при монтаже или повреждение ребер могут привести к потере несущей способности.

Область применения и технические особенности

Плиты предназначены для укладки на несущие опоры с опиранием по коротким сторонам. Монтаж производится с помощью крана за монтажные петли. Проектное положение фиксируется анкерными выпусками и сваркой закладных деталей. Точная глубина опирания задается рабочими чертежами серии.

• Изделие относится к серии 1.165.1-15, разработанной для сборных железобетонных покрытий одноэтажных промышленных зданий.
• Плита рассчитана на укладку на несущие элементы с шагом, соответствующим номинальной длине 5980 мм.
• Ребристая форма позволяет сократить расход бетона при сохранении высокой жесткости и несущей способности.
• Опорные зоны оснащены закладными деталями для соединения с каркасом здания и обеспечения пространственной жесткости.
• Монтаж должен исключать точечное опирание на ребра и перекосы, так как это вызывает локальные напряжения.
• После укладки требуется омоноличивание стыков и сварка выпусков арматуры для обеспечения совместной работы плит.
• Пустоты между ребрами и над опорами не должны использоваться для прокладки не предусмотренных проектом коммуникаций.

При монтаже необходимо контролировать отметки опорных площадок и обеспечивать прилегание плиты по всей опорной поверхности. Отклонения от проектного положения корректируются до бетонирования швов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании. Прокладки устанавливаются в местах опорных зон из расчета соответствия сечениям ребер. Высота штабеля ограничивается устойчивостью и допустимой нагрузкой на нижние плиты.

Транспортировка производится в автомобилях с ровным полом. Плиты должны быть зафиксированы от смещения. Исключаются удары, навальная погрузка и опирание на слабые кромки. Строповка осуществляется за монтажные петли с использованием траверс.
