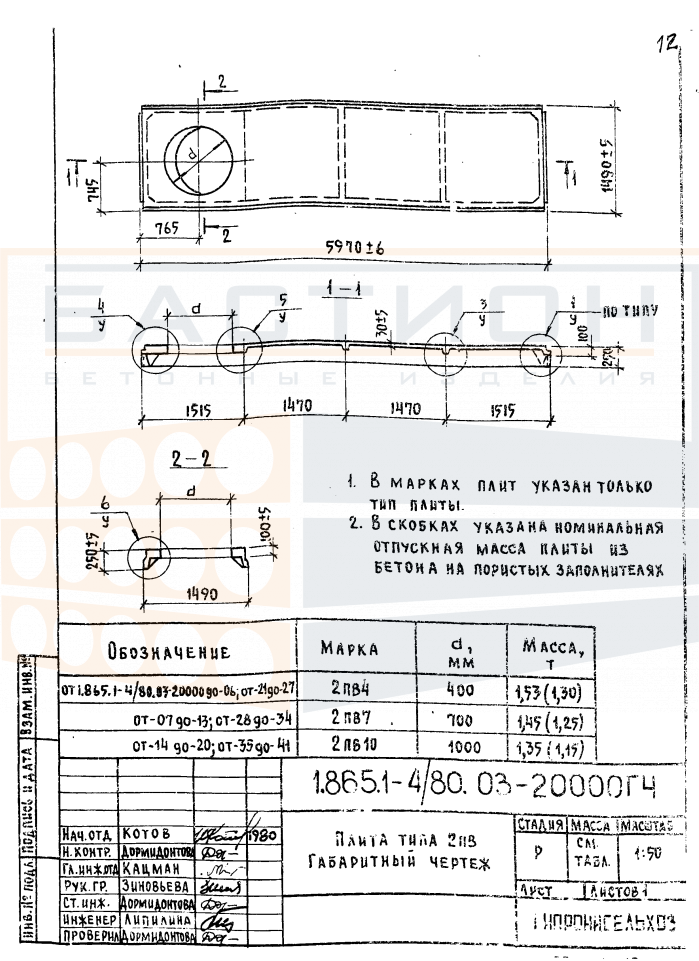

Плита ребристая 2 ПВ 4, серия 1.865.1-4.80, выпуск 3

Плита ребристая 2 ПВ 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в промышленных и гражданских зданиях. Изделие относится к серии 1.865.1-4.80, выпуск 3, предназначенной для унифицированных сборных конструкций. Ребристая конструкция плиты обеспечивает восприятие изгибающих нагрузок продольными и поперечными рёбрами жёсткости. Совместная работа бетона и стального армирования позволяет передавать усилия от пола и оборудования на несущие стены или балки.

Применение плиты предполагает опирание по контуру или двум сторонам в зависимости от проектного решения. Ориентация рёбер строго вниз обязательна для расчётной работы. Монтаж выполняется с точной фиксацией опорных зон, без перекосов и повреждения торцов. Недостаточная глубина опирания или смещение плиты могут привести к неравномерному распределению нагрузок и снижению несущей способности.

Область применения и технические особенности

Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях. Монтаж осуществляется с использованием подъёмного оборудования, тип которого выбирается по фактической массе изделия (от 1300 до 1530 кг). Опирание производится на несущие конструкции по проектным отметкам. Швы между плитами заполняются бетоном с омоноличиванием для совместной работы.

• Плита работает в пролёте между опорами, передавая нагрузку на стены, балки или ригели по проектной схеме.
• Торцевые зоны не должны повреждаться при строповке; нарушение целостности снижает несущую способность опорных участков.
• Ориентация рёбер строго вниз обязательна; монтаж в перевёрнутом положении исключает расчётную работу конструкции.
• Глубина опирания принимается по рабочей документации серии 1.865.1-4.80 и не подлежит уменьшению.
• При укладке обеспечивается совпадение монтажных отметок и осей, исключающее перекос соседних плит.
• Омоноличивание швов выполняется после выверки положения и закрепления плит на опорах.

Соблюдение указанных требований обеспечивает проектный срок службы перекрытия и предотвращает дефекты, связанные с нарушением технологии монтажа.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем деформации. Между плитами устанавливаются прокладки в опорных зонах строго по вертикали. Прокладки выполняются из материала, не повреждающего бетонные кромки, и располагаются в местах, соответствующих расположению монтажных петель. Штабель формируется с учётом несущей способности нижних плит и схемы складирования.

Транспортировка производится с надёжной фиксацией от смещения и опрокидывания. Плиты размещаются на деревянных подкладках, исключающих контакт с металлическими элементами. Допускается перевозка пакетами с использованием инвентарных кассет. При погрузке и разгрузке исключаются ударные воздействия на рёбра и торцы. Строповка выполняется за монтажные петли с применением траверс, предотвращающих перекос усилий.
