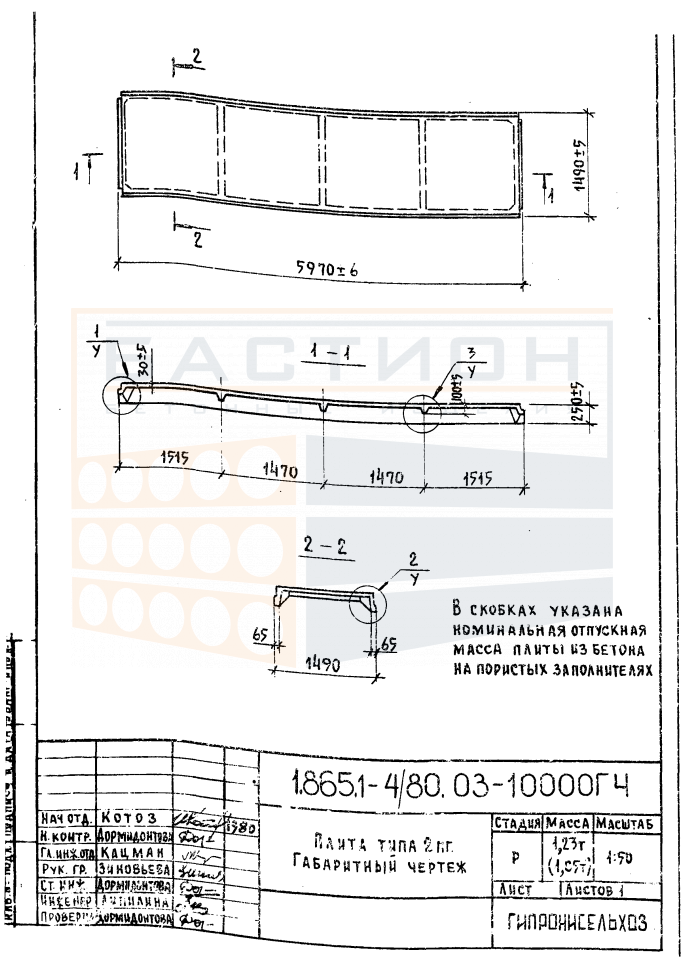

Плита ребристая 2 ПГ, серия 1.865.1-4.80, выпуск 3

Плита ребристая 2 ПГ (серия 1.865.1-4.80, выпуск 3) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий и покрытий в промышленных и гражданских объектах. Продольные ребра обеспечивают жесткость конструкции и воспринимают изгибающие нагрузки, передавая усилия на опорные балки, ригели или стены. Бетон в сжатой зоне и стальная арматура в ребрах работают совместно, обеспечивая несущую способность при эксплуатационных нагрузках.

Применение таких плит характерно для каркасных зданий с шагом колонн или стен, обеспечивающим проектное опирание. Монтаж выполняется с опиранием ребер на несущие элементы, при этом необходимо строго выдерживать проектную глубину опирания и обеспечить равномерное распределение нагрузки. Ошибки при установке — перекос, смещение или повреждение торцов — могут вызвать концентрацию напряжений и снизить долговечность перекрытия. Швы между плитами заполняются по проекту, а монтажные петли используются только для строповки.

Область применения и технические особенности

При монтаже и эксплуатации ребристых плит перекрытия необходимо учитывать следующие технические аспекты:

• Опирание ребер должно осуществляться на несущие конструкции (балки, ригели, стены) на проектную глубину, указанную в рабочей документации серии 1.865.1-4.80. Недостаточная глубина опирания снижает несущую способность и может привести к разрушению опорной зоны.
• Ориентация ребер выполняется строго по проекту: продольные ребра направлены вдоль пролета между опорами. Недопустим монтаж в непроектном положении (поворот на 90 градусов), так как это изменяет распределение изгибающих моментов.
• Торцевые участки плиты не должны иметь сколов, трещин и повреждений, так как они участвуют в передаче сдвигающих усилий. При обнаружении дефектов требуется оценка пригодности по результатам обследования.
• Монтажные петли предназначены для строповки при подъеме и установке. После монтажа и омоноличивания швов петли могут обрезаться или загибаться, если это предусмотрено проектом. Не допускается использование петель для анкеровки или крепления дополнительных элементов.
• Швы между смежными плитами заполняются бетоном или раствором проектной марки. Перед омоноличиванием обеспечивается очистка швов и установка анкерных связей, если это предусмотрено серией.
• При монтаже нескольких смежных плит необходимо следить за выравниванием верхних плоскостей для получения ровного перекрытия. Разница отметок соседних плит не должна превышать нормируемых допусков.
• Хранение плит на строительной площадке должно производиться в горизонтальном положении на выровненном основании с установкой прокладок в опорных зонах. Вертикальные прокладки должны располагаться друг над другом для исключения изгибающих напряжений.

Каждый этап работ — от приемки до укладки — должен выполняться с контролем соответствия проекту и техническим требованиям серии.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в штабеля в горизонтальном положении на ровном основании, исключающем просадку грунта. Опорные прокладки устанавливаются строго в местах расположения ребер (опорные зоны), их количество и сечение выбираются из условия равномерного распределения нагрузки. Высота штабеля ограничивается несущей способностью нижней плиты и устанавливается в соответствии с рекомендациями завода-изготовителя.

При транспортировке плиты фиксируются в кузове транспортного средства во избежание смещения и ударов. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием грузоподъемного оборудования, строповка осуществляется за монтажные петли. Запрещается сбрасывание плит, перемещение волоком или опирание на острые грани.
