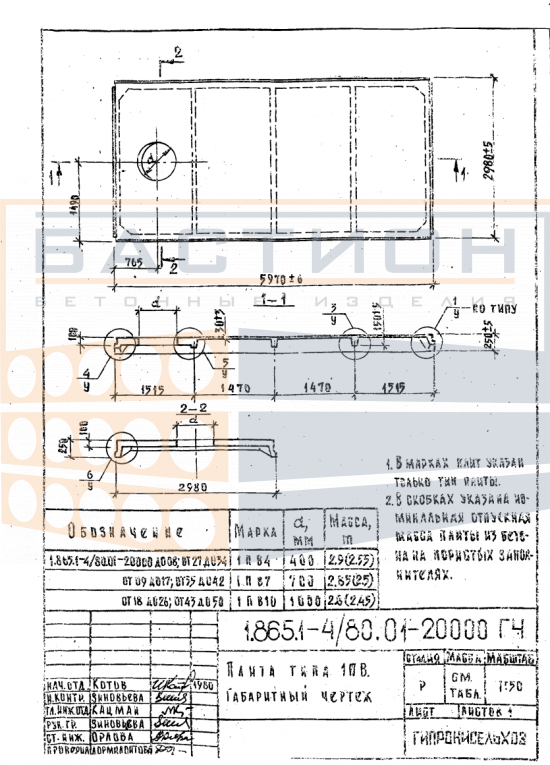

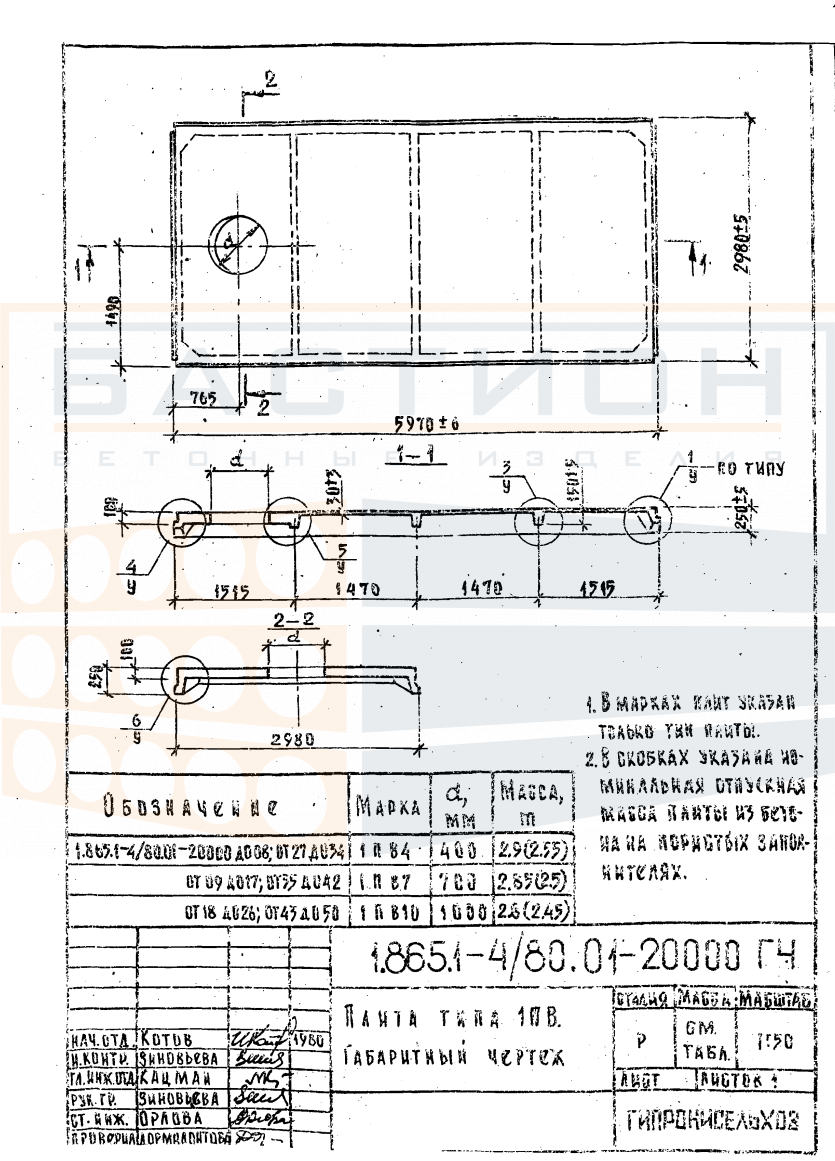

Плита ребристая 1 ПВ 10, серия 1.865.1-4.80, выпуск 1

Плита ребристая 1 ПВ 10 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия в зоне пропуска вертикальных инженерных коммуникаций. Изделие относится к серии 1.865.1-4.80 выпуск 1 и предназначено для устройства сборных железобетонных перекрытий с отверстием диаметром 1000 мм для вентиляционных или дымовых каналов. Конструкция включает продольные и поперечные ребра, обеспечивающие восприятие изгибающих нагрузок при опирании на несущие стены или ригели. Наличие отверстия требует особого внимания к распределению усилий и сохранению целостности арматурного каркаса в зоне проема. Материал — тяжелый бетон и стальная арматура, обеспечивающие жесткость и долговечность элемента.

Устанавливается в перекрытиях жилых, общественных и производственных зданий, где требуется организованный пропуск воздуха или удаление продуктов сгорания. Отверстие позволяет отказаться от устройства дополнительных проемов в монолитном слое или пробивки в сплошной плите, что сокращает трудоемкость и снижает риск ослабления несущей способности. Неправильное опирание или повреждение торцов при монтаже могут привести к неравномерному распределению нагрузки, образованию трещин и снижению эксплуатационных характеристик перекрытия. Проектное положение плиты должно строго соответствовать рабочей документации, особенно в зоне отверстия, где требуется сохранность арматурных выпусков.

Область применения и технические особенности

Монтаж плиты производится на выровненные опорные поверхности стен или ригелей с проектной глубиной опирания, которая уточняется по чертежам серии 1.865.1-4.80. Перед установкой проверяется состояние монтажных петель, отсутствие сколов в зоне отверстия и на ребрах. Сопряжение с соседними сборными элементами выполняется с обязательным заполнением швов бетонной смесью или раствором. Отверстие плиты должно совпадать с проектным положением проема в вышележащих конструкциях. Ошибки при ориентации ребер или смещение относительно осей недопустимы, так как это изменяет схему передачи нагрузок.

• Предназначена для формирования сборного перекрытия с отверстием для вентиляции; применяется в зданиях с канальной системой воздухообмена.
• Работает в пролете между несущими стенами или ригелями; передает нагрузку от пола, перегородок и оборудования на опорные конструкции.
• Опирание выполняется на подготовленную постель из раствора; глубина опирания задается проектом и не должна быть менее установленной серией.
• Отверстие диаметром 1000 мм ослабляет сечение плиты, поэтому сохранность продольной арматуры в зоне проема обязательна; монтаж с повреждением торцевых зон запрещен.
• Швы между плитами и сопряжения со стеновыми элементами омоноличиваются по проекту; бетонирование стыков обеспечивает совместную работу перекрытия.
• Типичные ошибки: недостаточная глубина опирания, установка на неподготовленное основание, повреждение ребер или бетона вокруг отверстия при строповке.
• Маркировка и геометрические параметры соответствуют альбому рабочих чертежей серии 1.865.1-4.80; фактическое армирование уточняется по сопроводительной документации.

Надежность работы плиты в конструкции обеспечивается точным соблюдением проектных отметок опорных площадок, качеством замоноличивания стыков и защитой отверстия от попадания строительного мусора. После монтажа и омоноличивания плита становится частью жесткого диска перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки размещаются в опорных зонах под ребрами строго по одной вертикальной линии. Расстояние между прокладками и количество рядов в штабеле выбираются по схеме складирования с учетом массы и геометрии элементов. Кромки отверстия и монтажные петли не должны контактировать с прокладками. Запрещается складировать плиты навалом, с опиранием на слабые участки

Транспортировка осуществляется в положении «на ребро» или «плашмя» в зависимости от выбранного транспортного средства с обязательной фиксацией от продольного и поперечного смещения. Плиты укладываются на деревянные прокладки в местах расположения ребер; монтажные петли должны быть доступны для строповки. Запрещается перевозка плит с повреждениями бетона в зоне отверстия. Погрузка и выгрузка производятся мягкими стропами или траверсами, исключающими перекос и удары о конструкции транспортного средства.
