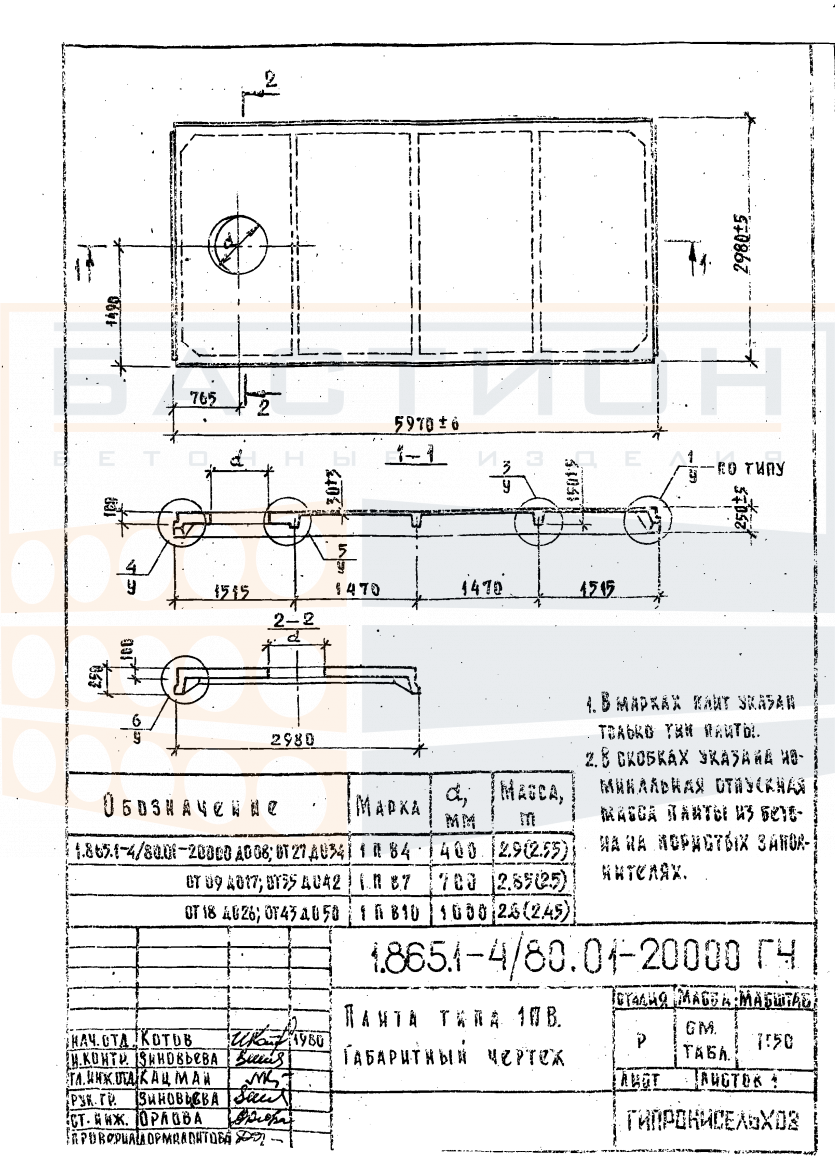

Плита ребристая 1 ПВ 4, серия 1.865.1-4.80, выпуск 1

Плита ребристая 1 ПВ 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских объектах. Изделие относится к серии 1.865.1-4.80, выпуск 1, и предназначено для восприятия эксплуатационных нагрузок с передачей на несущие опоры. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость при изгибе, а также технологическое отверстие диаметром 400 мм для пропуска инженерных коммуникаций.

Применение плит данного типоразмера обосновано в каркасных зданиях с пролетами до 6 метров. При монтаже требуется обеспечить проектную глубину опирания и выверку по отметкам. Ошибки при укладке — перекос, смещение опорных зон, повреждение ребер — могут вызвать перераспределение усилий и снижение несущей способности. Стыки между плитами заполняются бетоном по проекту, а отверстие при необходимости герметизируется.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или ригелей. Подъем осуществляется траверсой, исключающей перекос. Запрещается опирание на ребра или углы до полной фиксации.

• Плита работает в составе сборного перекрытия, воспринимая равномерно распределенные и сосредоточенные нагрузки от пола, перегородок и оборудования.
• Ребра являются основными несущими элементами при изгибе; их ориентация должна соответствовать проектной схеме опирания.
• Технологическое отверстие диаметром 400 мм предназначено для прокладки коммуникаций; его нельзя закладывать без проектного решения.
• Глубина опирания определяется проектом и должна быть не менее расчетной (обычно 80–120 мм в зависимости от материала опоры).
• При монтаже смежных плит необходимо обеспечить совпадение верхних плоскостей для равномерного распределения нагрузки от вышележащих слоев.
• Заполнение швов между плитами выполняется мелкозернистым бетоном после выверки положения и фиксации закладных деталей.

После завершения монтажа и омоноличивания швов плита образует жесткий диск перекрытия, участвующий в горизонтальной устойчивости здания. Контроль качества установки и соблюдение проектных решений гарантируют эксплуатацию без снижения несущих характеристик.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровном твердом основании в горизонтальном положении. Под ребра в местах опорных зон укладываются деревянные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля ограничивается проектом складирования для сохранности нижних изделий.

Транспортировка производится в рабочем положении с фиксацией от смещения. Строповка осуществляется за монтажные петли с использованием траверсы, исключающей перекос. Запрещается перевозка навалом или с опиранием на ребра. При разгрузке не допускаются ударные нагрузки и повреждения торцов.
