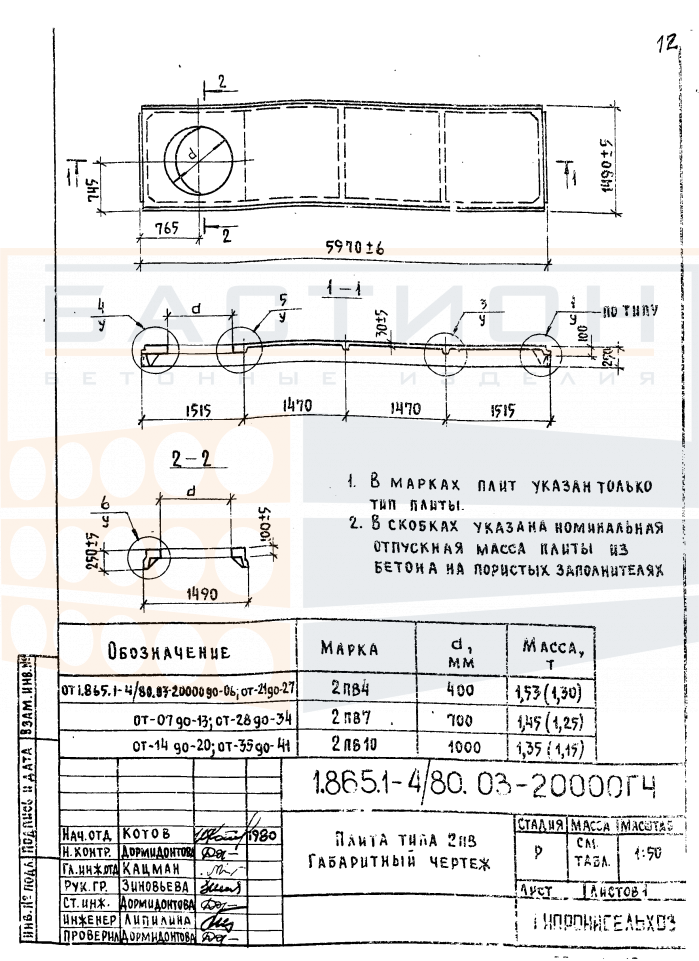

Плита ребристая 2 ПВ 10, серия 1.865.1-4.80, выпуск 3

Плита ребристая 2 ПВ 10 — это железобетонный элемент горизонтальной несущей системы здания, используемый для формирования перекрытий и покрытий. Изделие относится к серии 1.865.1-4.80, выпуск 3, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей усилий на несущие опоры. Конструкция с продольными и поперечными ребрами обеспечивает жесткость при изгибе и позволяет перекрывать пролеты значительной длины.

Применяется в промышленных и гражданских зданиях с железобетонным или стальным каркасом. Ребристая плита укладывается на ригели, балки или стены, формируя жесткий диск перекрытия. Неправильная ориентация ребер или недостаточное опирание снижает несущую способность и может привести к развитию трещин в зоне сопряжения.

Область применения и технические особенности

Монтаж плиты выполняется по проектным отметкам на выверенные опорные площадки. Торцевые участки и ребра не должны получать повреждений при строповке. Сопряжение с балками и ригелями выполняется с анкеровкой по чертежам серии 1.865.1-4.80.

• Плита работает в пролете между опорными балками или стенами, воспринимая эксплуатационную нагрузку и передавая ее через продольные ребра на опоры. Правильное опирание исключает перекос и неравномерную осадку.
• Опирание плиты выполняется на выверенные опорные поверхности с проектным зазором. Глубина опирания должна соответствовать рабочим чертежам серии 1.865.1-4.80; недостаточное опирание ведет к концентрации напряжений в торцах.
• Продольные и поперечные ребра образуют жесткую пространственную конструкцию, воспринимающую изгибающие моменты в пролете. При монтаже необходимо контролировать ориентацию ребер — они должны быть направлены вертикально.
• Торцевые участки плиты и ребра уязвимы к ударам и перегрузкам при транспортных операциях. Повреждение защитного слоя бетона оголяет арматуру и снижает долговечность элемента.
• Монтаж плит ведется с использованием траверс и мягких строп, исключающих касание ребер. Запрещено поднимать плиту за поперечные ребра — только за монтажные петли.
• Серия 1.865.1-4.80, выпуск 3 содержит указания по анкеровке выпусков арматуры и омоноличиванию стыков. Отклонения от проектных решений не допускаются.

Точное соблюдение проектных требований к опиранию, анкеровке и заполнению швов обеспечивает проектную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном очищенном основании. Прокладки располагаются в местах опирания — по линии торцов и продольных ребер. Вертикальные ряды штабелей должны иметь совпадающие прокладки для исключения изгибающих усилий.

Транспортировка производится в положении, соответствующем рабочему. Плиты фиксируются в кузове от продольных и поперечных смещений. Не допускается перевозка навалом и опирание на слабые кромки ребер. Строповка выполняется с использованием траверс, исключающих перекос плиты.
