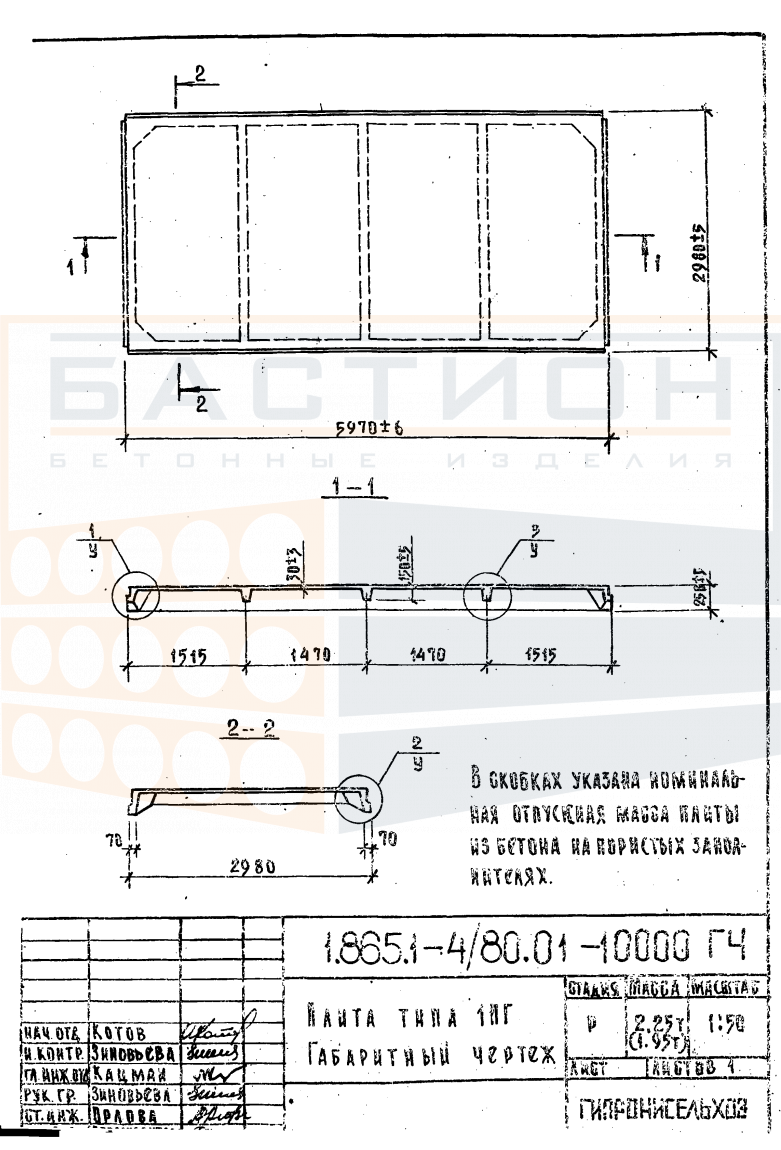

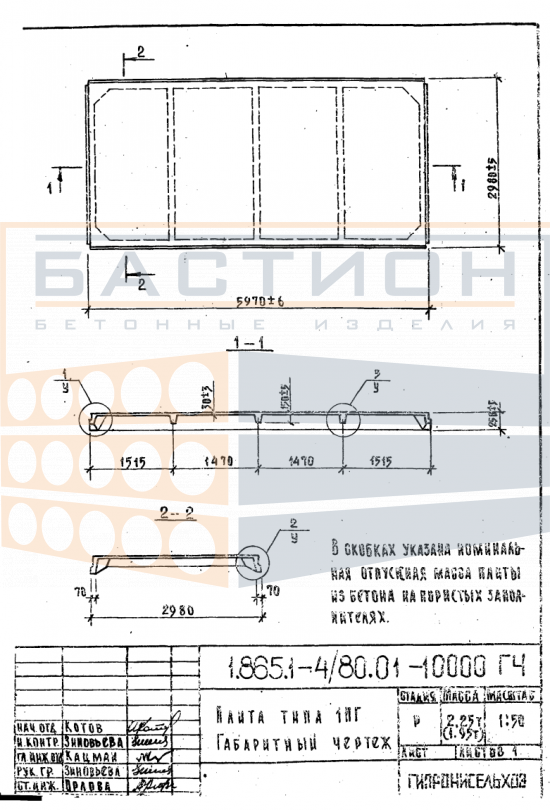

Плита ребристая 1 ПГ, серия 1.865.1-4.80, выпуск 1

Плита ребристая 1 ПГ (серия 1.865.1-4.80, выпуск 1) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских сооружениях. Продольные ребра плиты совместно с верхней полкой образуют жёсткую конструкцию, воспринимающую изгибающие нагрузки от собственного веса, полезной нагрузки, перегородок и оборудования. Усилия от плиты передаются на опорные элементы — стены, балки или ригели — через торцевые участки ребер.

При монтаже плита ориентируется ребрами вниз. Опирание выполняется на несущие конструкции по торцам ребер с глубиной, заданной проектом. Отклонение от проектного положения, повреждение торцевых зон или опирание на полку не допускается. Типоразмер 1 ПГ относится к решениям серии 1.865.1-4.80, выпуск 1, которая применяется для перекрытий с пролётами до 6 м. Монтаж плит требует выверки отметок опорных площадок и соблюдения проектной схемы раскладки. Замоноличивание швов между смежными плитами выполняется по рабочей документации для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Плита укладывается на опорные поверхности стен, балок или ригелей с обязательной выверкой по отметкам и осям. Опорные зоны плиты — торцевые участки продольных ребер — должны быть очищены от загрязнений и увлажнены перед укладкой растворного шва. Глубина опирания задаётся проектом и контролируется при монтаже. Смещение плиты относительно опоры не допускается.

• Плита воспринимает нагрузку от пола, перегородок и оборудования, передавая её на опоры через торцевые зоны ребер. Опирание полки на стены или ригели не предусмотрено.
• Продольные ребра работают как балки, распределяя изгибающие усилия по длине пролета. Полка обеспечивает совместную работу ребер и воспринимает местные нагрузки.
• Монтаж плиты выполняется с использованием стропов за монтажные петли. Подъем и перемещение производятся без рывков и ударов, исключая повреждение ребер и торцов.
• Швы между смежными плитами замоноличиваются бетоном по проектному решению. Анкеровка плит в стену или ригель выполняется для обеспечения связевой устойчивости перекрытия.
• Перед монтажом проверяется плоскостность опорных площадок. Отклонение отметок опорных поверхностей не должно превышать значений, установленных проектом.
• Типичная ошибка — укладка плиты с опиранием на полку или с недостаточной глубиной опоры на ребра. Такое положение снижает несущую способность и может привести к разрушению торцевой зоны.
• Плита не предназначена для устройства проемов, вырезов или отверстий без согласования с проектной организацией. Нарушение целостности ребер или полки в опорных зонах не допускается.

Правильная ориентация плиты и соблюдение проектных требований к опиранию и замоноличиванию швов обеспечивают расчётную работу перекрытия под эксплуатационными нагрузками.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из древесины или иных упругих материалов укладываются в местах, соответствующих опорным зонам — под торцы продольных ребер. Прокладки соседних рядов должны располагаться строго по вертикали. Высота штабеля определяется по проекту складирования с учетом массы и геометрии изделий.

При транспортировке плиты фиксируются в кузове транспортного средства от продольных и поперечных смещений. Погрузка и выгрузка выполняются с использованием стропов за монтажные петли. Сбрасывание или кантование плит не допускается. Повреждения торцов ребер, полки и монтажных петель не допускаются.
