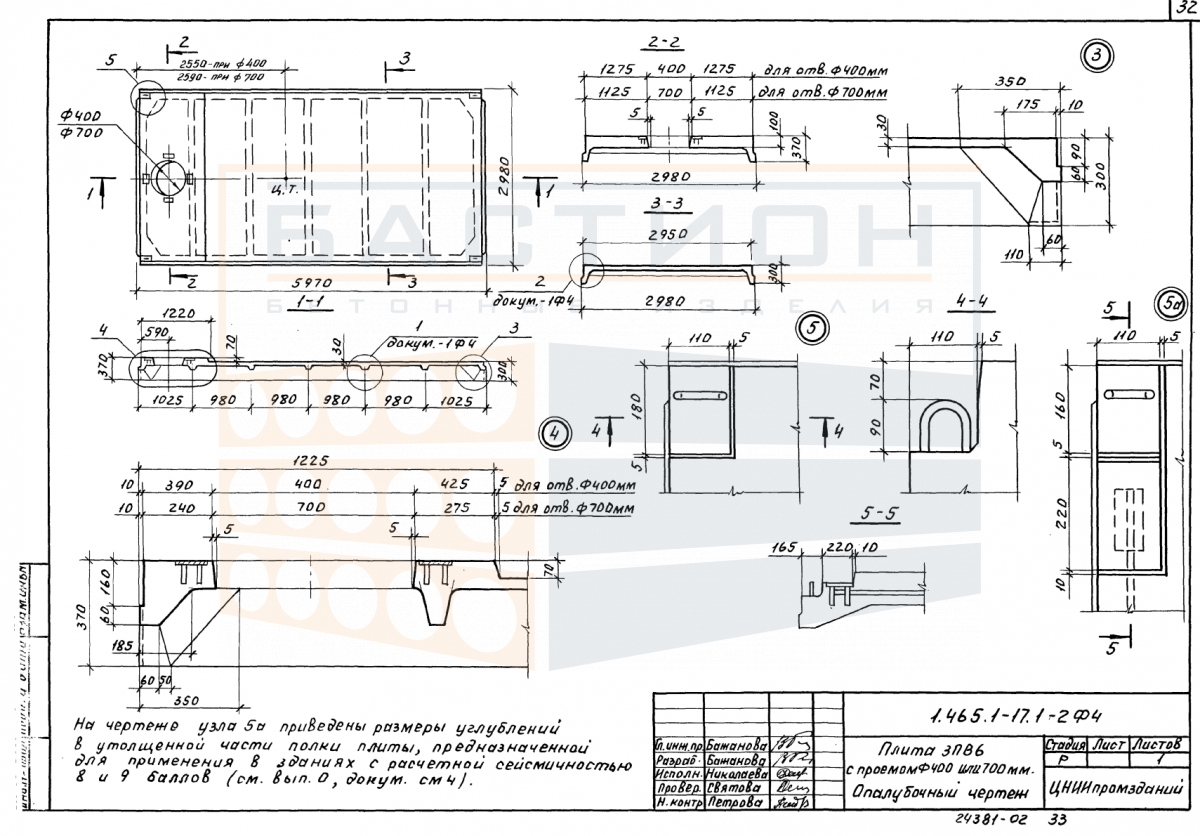

Плита ребристая 3 ПВ 6 с проемом 400 / 700 мм, серия 1.465.1-17, выпуск 1

Плита ребристая 3 ПВ 6 с проемом 400/700 мм — это железобетонный элемент горизонтальной несущей системы здания, относящийся к серии 1.465.1-17, выпуск 1. Изделие предназначено для устройства сборных перекрытий в промышленных зданиях и сооружениях, где требуется организация пропуска инженерных коммуникаций или технологических проемов. Ребристая конструкция с продольным и поперечным армированием воспринимает изгибающие нагрузки и распределяет их на несущие опоры.

Плита опирается на несущие стены, балки или ригели по двум продольным сторонам. Наличие проема 400×700 мм позволяет пропускать вертикальные коммуникации без нарушения сплошности перекрытия при условии проектного учета ослабления. Серия 1.465.1-17 определяет типоразмеры, расположение закладных деталей и монтажных петель. Опирание и анкеровка плит выполняются по проекту с обеспечением минимальной глубины опирания, указанной в рабочей документации.

Область применения и технические особенности

Изделие монтируется в перекрытиях с шагом несущих конструкций, соответствующим длине плиты (5970 мм). Опирание производится по двум сторонам — по продольным ребрам. Глубина опирания задается проектом и контролируется при монтаже. Необходимо обеспечить горизонтальность опорных поверхностей и совмещение осей плиты с разбивочными осями здания. После укладки выполняется омоноличивание швов между смежными плитами для включения их в совместную работу.

• Восприятие вертикальных нагрузок от пола, оборудования и перегородок с передачей на несущие опоры через продольные ребра жесткости.
• Наличие прямоугольного проема 400×700 мм, учитываемого при расчете перекрытия; не допускается изменение размеров без проектного обоснования.
• Принадлежность к серии 1.465.1-17, выпуск 1, регламентирующей армирование, толщину полки и расположение закладных деталей.
• Опирание только по двум продольным сторонам; опирание на короткие стороны запрещено без проектного обоснования.
• Монтаж с использованием четырех строповочных петель; подъем за ребра, полку или край проема не допускается.

Соблюдение проектных требований к опиранию, анкеровке и омоноличиванию швов исключает появление трещин и деформаций при эксплуатации перекрытия.

Правила хранения и транспортировки изделия

Изделие хранится в горизонтальном положении на ровном твердом основании. Прокладки из дерева или другого упругого материала устанавливаются в местах опирания ребер на расстоянии от торцов, соответствующем опорным зонам. Вертикальные ряды прокладок должны располагаться строго друг над другом во избежание изгиба плиты. Высота штабеля определяется проектом складирования с учетом массы и устойчивости.

Транспортировка осуществляется в положении, идентичном складированию. Плита фиксируется в кузове от продольных и поперечных смещений. Строповка — за четыре монтажных петли с равномерным распределением нагрузки. Запрещено перевозить плиту навалом или с опиранием на полку. При разгрузке исключаются ударные воздействия и перекосы.
