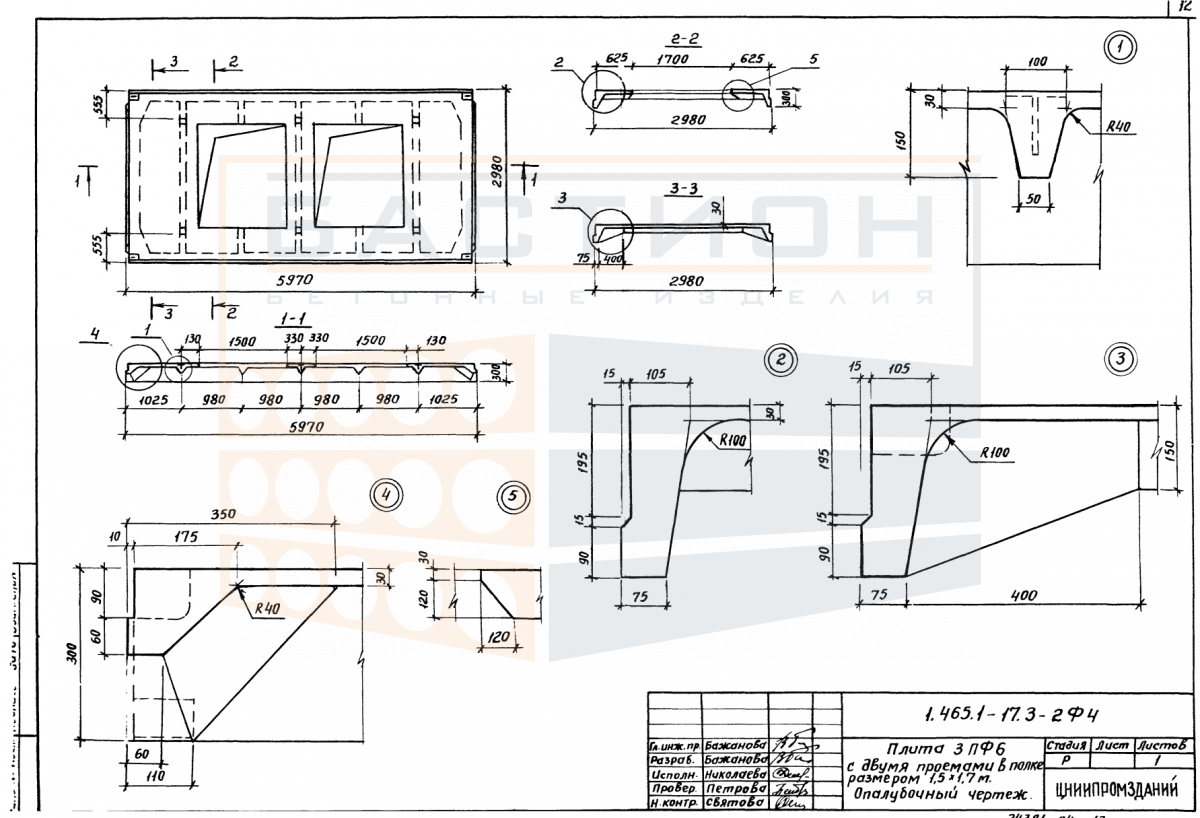

Плита ребристая 3 ПФ 6 с двумя проемами в полке 1.5х1.7 м, серия 1.465.1-17, выпуск 3

Плита ребристая 3 ПФ 6 с двумя прямоугольными проемами в полке — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.465.1-17, выпуск 3, и предназначено для промышленных и гражданских сооружений. Наличие двух проемов размером 1.5 на 1.7 метра позволяет пропускать вертикальные коммуникации, вентиляционные шахты или технологические каналы без необходимости устройства дополнительных отверстий на строительной площадке.

Ребристая конструкция плиты обеспечивает высокую жесткость и несущую способность при относительно небольшом собственном весе. Продольные и поперечные ребра воспринимают изгибающие моменты и перераспределяют нагрузку на опорные узлы. При проектировании перекрытия необходимо учитывать расположение проемов — они ослабляют полку, поэтому монтажное положение плиты должно строго соответствовать проектному решению. Неправильная ориентация проемов или недостаточная глубина опирания могут привести к перераспределению усилий и снижению надежности конструкции.

Область применения и технические особенности

Плита монтируется на несущие стены, балки или ригели с проектным опиранием по коротким сторонам. Опирание выполняется на выровненную поверхность с использованием цементно-песчаного раствора или выравнивающих прокладок. Точное положение плиты фиксируется по разбивочным осям и отметкам. После монтажа швы между смежными плитами заполняются бетоном для обеспечения совместной работы перекрытия. Особое внимание уделяется зонам вокруг проемов — при необходимости усиливаются дополнительным армированием по проекту.

• Плита работает в составе сборного железобетонного перекрытия, передавая вертикальные нагрузки от пола, перегородок и оборудования на несущие конструкции здания.
• Продольные и поперечные ребра формируют пространственный каркас, обеспечивающий восприятие изгибающих моментов и равномерное распределение усилий на опоры.
• Проемы в полке размером 1.5х1.7 м предназначены для пропуска инженерных систем; их расположение и количество задаются проектной документацией и не могут быть изменены без пересчета.
• Глубина опирания плиты на несущие элементы должна соответствовать требованиям рабочей документации — недостаточное опирание снижает несущую способность и может вызвать деформации.
• Перед монтажом необходимо проверить геометрию плиты, отсутствие повреждений ребер, торцов и монтажных петель; дефектные изделия к установке не допускаются.
• Типичная ошибка при монтаже — использование проемов для перемещения грузов или пропуск коммуникаций без согласования с проектом, что ведет к нарушению условий работы конструкции.

Выбор типоразмера плиты (3 ПФ 6) и ее параметры опирания уточняются по серии 1.465.1-17. При разработке схемы перекрытия необходимо учитывать расположение проемов и их влияние на распределение усилий в плите. Применение изделий с проемами требует дополнительного контроля при строповке — смещение центра тяжести относительно геометрического центра может усложнить подъем.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Укладка ведется штабелями с прокладками из деревянных брусков, расположенными в местах опорных зон (под ребрами). Прокладки соседних рядов должны совпадать по вертикали, чтобы избежать изгибающих нагрузок на полку. Высота штабеля ограничивается массой изделий и схемой складирования, обеспечивающей сохранность монтажных петель и кромок.

При перевозке плита устанавливается на транспортное средство в горизонтальном положении с опиранием на деревянные ложементы в зоне ребер. Крепление должно исключать смещение и перекос. Запрещается перевозка навалом или опирание на слабые кромки полки. Погрузка и выгрузка производятся с использованием траверсы или строп, закрепленных за монтажные петли, без резких рывков. Ударные воздействия и опирание на проемные участки не допускаются.
