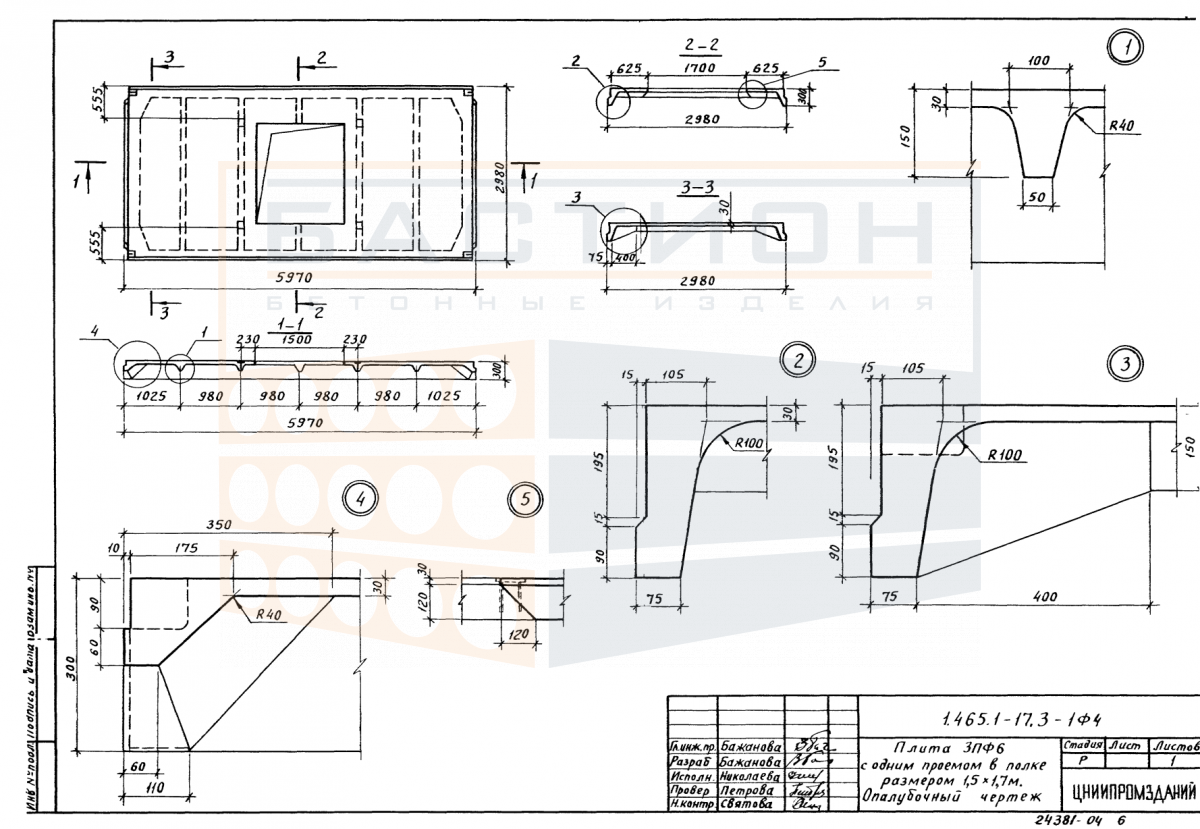

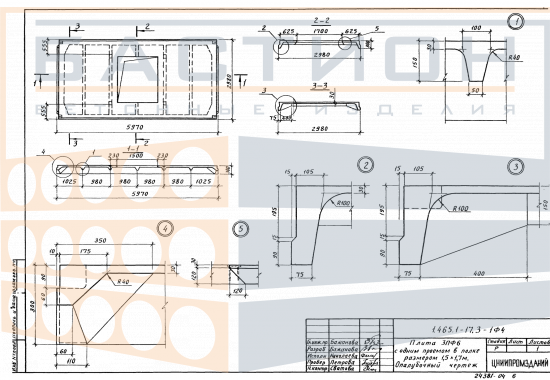

Плита ребристая 3 ПФ 6 с одним проемом в полке 1.5х1.7 м, серия 1.465.1-17, выпуск 3

Плита ребристая 3 ПФ 6 с одним проемом в полке 1.5х1.7 м — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в промышленных и гражданских объектах. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок за счет продольных и поперечных ребер, при этом проем в полке позволяет пропускать вертикальные инженерные коммуникации (вентиляцию, кабели, трубопроводы) без нарушения несущей способности плиты. Изделие относится к серии 1.465.1-17 выпуск 3, что определяет его геометрические параметры, схему армирования и условия опирания.

Плита монтируется в составе сборных железобетонных перекрытий, опираясь на ригели, балки или стены. Наличие проема снижает собственную массу элемента, но требует тщательного контроля положения отверстия относительно проектных осей. Неправильная ориентация плиты или нарушение глубины опирания могут привести к перераспределению усилий в перекрытии и снижению его эксплуатационной надежности. При монтаже необходимо учитывать, что проем ослабляет конструкцию, поэтому зона вокруг него не должна подвергаться дополнительным нагрузкам, не предусмотренным проектом.

Область применения и технические особенности

Изделие предназначено для эксплуатации в перекрытиях отапливаемых и неотапливаемых зданий с сухим и нормальным влажностным режимом. Опирание плиты выполняется по коротким сторонам на несущие конструкции (ригели, балки, стеновые панели) с проектной глубиной, указанной в рабочих чертежах серии. Ребра плиты ориентированы вниз, что обеспечивает восприятие изгибающего момента в пролете. Проем в полке расположен в соответствии с заказной спецификацией; в процессе монтажа не допускается изменение его размеров или смещение. Стыки между смежными плитами заполняются бетоном по проекту, а монтажные петли после установки загибаются или срезаются. Для обеспечения совместной работы элементов перекрытия выполняется анкеровка плит с ригелями или стенами.

• Плита работает в пролете между несущими опорами, передавая нагрузку от пола, оборудования, людей и перегородок на ригели или стены.
• Наличие проема в полке снижает собственную массу изделия, но требует усиления краев отверстия по проекту — при монтаже запрещается опирать или складировать на эту зону дополнительные грузы.
• Опирание выполняется по двум коротким сторонам; глубина опирания должна соответствовать рабочей документации серии 1.465.1-17 выпуск 3, обычно 100–150 мм.
• Монтажное положение проверяется по осям и отметкам; перекос плиты (наклон ребер или отклонение от горизонтали) не допускается, так как это изменяет ее напряженное состояние.
• Строповка производится за все монтажные петли (четыре или шесть) с использованием траверсы, чтобы избежать изгиба плиты при подъеме; повреждение петель исключено.
• Швы между плитами омоноличиваются бетоном класса не ниже B20; перед бетонированием стыки очищаются, увлажняются и при необходимости армируются по проекту.

После установки плиты и омоноличивания стыков образуется жесткий диск перекрытия, способный воспринимать эксплуатационные нагрузки и передавать горизонтальные усилия на вертикальные несущие элементы. Контроль качества монтажа включает проверку отметок опор, положения проема и состояния ребер.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном, твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, и располагаются строго одна над другой по вертикали. Высота штабелирования не должна превышать допустимую для данной марки бетона и армирования; обычно не более 6–8 рядов. Кромки, ребра и участки вокруг проема защищены от сколов. Монтажные петли должны оставаться доступными и не поврежденными. Запрещается складировать плиты с опиранием на проемную зону.

Транспортировка выполняется на специализированных панелевозах с фиксацией изделий от смещения. Плиты укладываются на ложементы с опорными элементами в зоне ребер. Прокладки между ярусами располагаются в одной вертикальной плоскости. Перевозка навалом или с нарушением центровки не допускается. Погрузка и разгрузка производятся с использованием траверсы и строп, исключающих резкие рывки и перекосы. Поднимать плиту за одну петлю или волоком запрещено.
