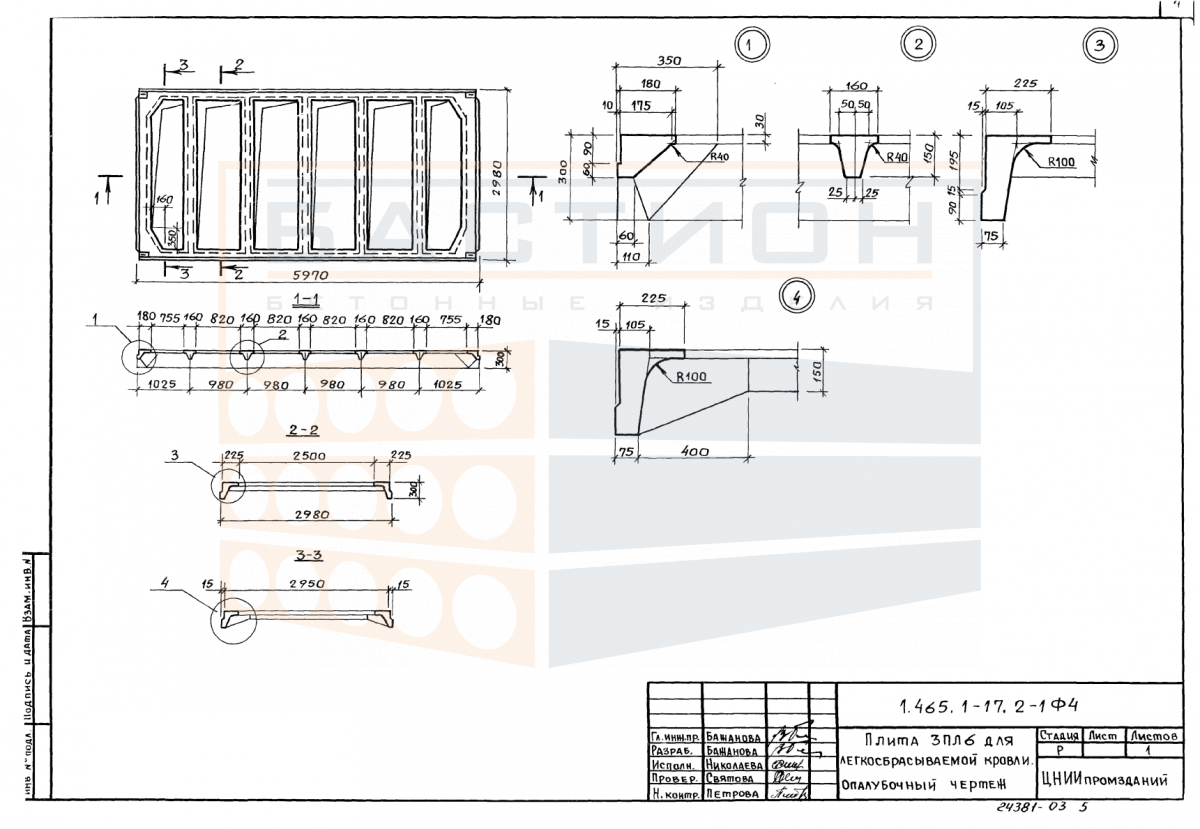

Плита ребристая 3 ПЛ 6, серия 1.465.1-17, выпуск 2

Плита ребристая 3 ПЛ 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или покрытия в промышленных и гражданских зданиях. Ребристая конструкция образована продольными и поперечными ребрами, работающими на изгиб, и полкой, воспринимающей распределенную нагрузку. Изделие относится к серии 1.465.1-17, выпуск 2, и предназначено для эксплуатации в составе сборных перекрытий с опиранием по двум сторонам. Бетон и арматура обеспечивают несущую способность при длительном действии нагрузок от пола, оборудования, людей и перегородок.

Применение плит данной серии предусматривает установку на ригели, балки или стены с проектным опиранием. Проектная глубина опирания и схема анкеровки определяются рабочей документацией. Нарушение ориентации ребер, монтаж на неподготовленное основание или повреждение торцов снижают несущую способность и могут привести к аварийным деформациям. Монтаж ведется с выверкой по осям и отметкам, с обязательным омоноличиванием швов.

Область применения и технические особенности

Плита устанавливается на выровненные опорные площадки, очищенные от наплывов бетона и мусора. Соседние плиты сближаются с соблюдением проектного зазора, после чего швы заполняются бетоном. Анкеровка к каркасу выполняется по проекту с использованием выпусков арматуры или закладных деталей. Подъем осуществляется за четыре монтажные петли с применением траверсы, исключающей перекос.

• Продольные и поперечные ребра воспринимают изгибающие моменты, разгружая полку и обеспечивая жесткость пролета.
• Опирание производится по коротким сторонам; длина опорной площадки задается рабочими чертежами и не должна быть меньше проектной.
• Торцевые участки, в которых расположены монтажные петли, не допускают сколов и трещин, так как это ослабляет зону сопряжения.
• Швы между плитами омоноличиваются бетоном класса не ниже проектного, обеспечивая совместную работу соседних элементов под нагрузкой.
• Пустоты в ребристой конструкции не предназначены для несанкционированной прокладки инженерных сетей; любые отверстия согласуются с проектом.
• Монтаж на опоры выполняется строго горизонтально; отклонение от горизонтали и смещение осей не должны превышать указанных в проекте.

После установки проверяется совпадение отметок и фиксация закладных деталей. Отсутствие омоноличивания швов приводит к раздельной работе плит и неравномерным деформациям. При производстве работ необходимо соблюдать проектные указания по анкеровке и бетонированию стыков.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под нижний ряд укладываются деревянные или бетонные прокладки в зонах опирания (под ребрами). Последующие ряды отделяются прокладками, установленными строго по вертикали, чтобы исключить концентрацию нагрузок на полку. Высота штабеля ограничивается устойчивостью и прочностью нижних изделий; величины проемов между штабелями обеспечивают доступ для строповки.

При транспортировке плиты размещаются на транспортном средстве в один ярус с опиранием на прокладки в опорных зонах. Изделия фиксируются от продольных и поперечных смещений с помощью упорных брусков или инвентарных креплений. Перевозка навалом запрещена. Подъем и перемещение производятся плавно, без рывков и ударов, с использованием траверсы. Повреждение монтажных петель или ребер не допускается.
