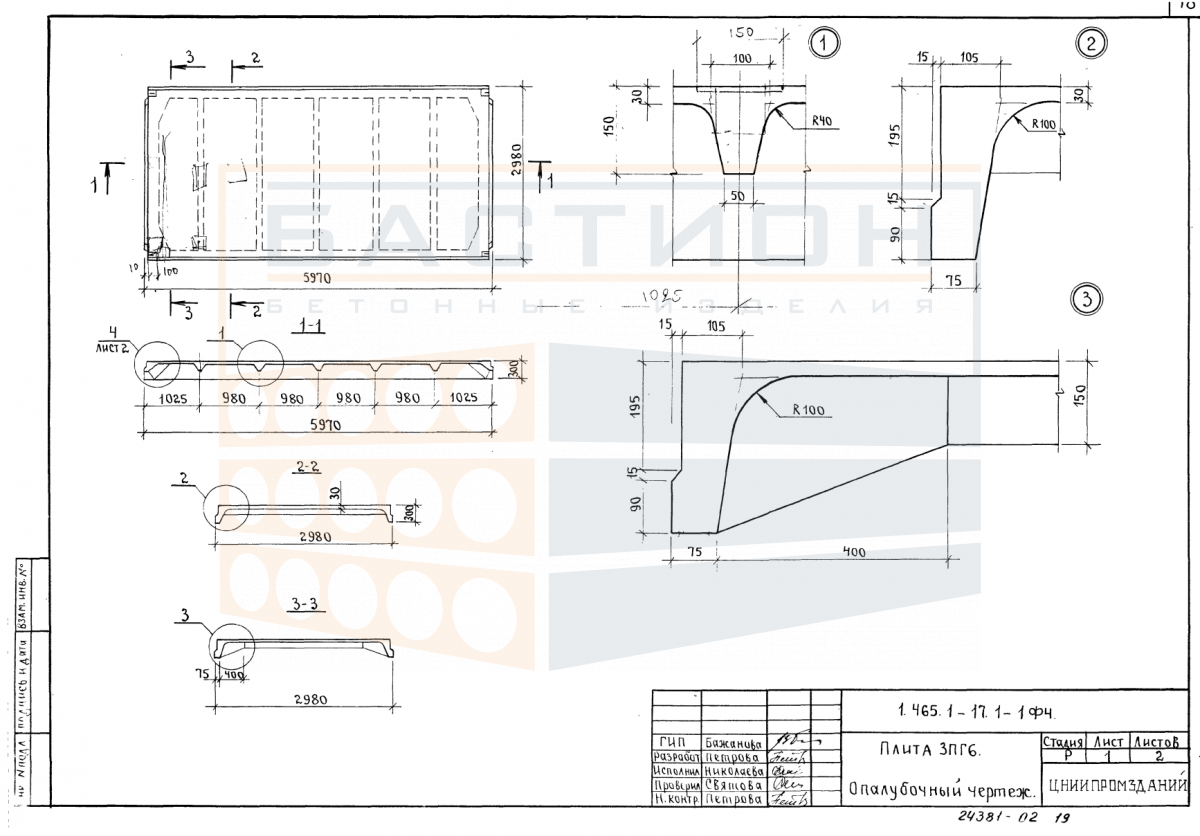

Плита ребристая 3 ПГ 6, серия 1.465.1-17, выпуск 1

Плита ребристая 3 ПГ 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажного или чердачного перекрытия в каркасных и бескаркасных конструкциях. Изделие относится к серии 1.465.1-17, выпуск 1, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передачи их на несущие опоры.

Ребристая плита 3 ПГ 6 используется в строительстве промышленных, общественных и гражданских зданий с шагом колонн или несущих стен, соответствующим проектному решению. Конструкция с продольными ребрами обеспечивает повышенную жесткость и позволяет перекрывать пролеты при относительно малом собственном весе по сравнению со сплошными плитами. Правильный выбор типоразмера и соблюдение условий опирания исключают риск перегрузки элементов и деформаций перекрытия.

Область применения и технические особенности

Монтаж плиты 3 ПГ 6 выполняется в проектное положение с опиранием на ригели, балки или стены. Ребра плиты ориентируются вниз, обеспечивая восприятие изгибающих нагрузок. Глубина опирания и анкеровка уточняются по рабочей документации серии 1.465.1-17.

• Плита работает в пролете между несущими опорами, передавая нагрузку на ригели или стены через опорные зоны, расположенные в торцевых участках ребер.
• Продольные ребра плиты выполняют функцию элементов жесткости, воспринимающих изгибающие усилия; поперечные ребра распределяют нагрузку по ширине изделия.
• Монтажное положение должно строго соответствовать проекту: не допускается установка плиты с перекосом, смещением или опиранием на неровное основание.
• Сопряжение плит между собой и с опорными конструкциями выполняется через швы с омоноличиванием, что обеспечивает совместную работу перекрытия.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; повреждение торцов снижает несущую способность опорных участков.
• Запрещается использовать пустоты между ребрами для прокладки инженерных сетей без проектного обоснования, так как это нарушает работу сечения.
• Параметры опирания, анкеровка и состав бетона для замоноличивания задаются в проектной документации; отклонения от проекта не допускаются.

Требования к монтажной плоскости и точности установки плиты влияют на долговечность и эксплуатационную надежность перекрытия. Перед монтажом проверяется состояние опорных зон и соответствие отметок.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном твердом основании, исключающем деформации. Под опорные зоны укладываются деревянные прокладки, расположенные строго по вертикали в штабеле. Количество рядов в штабеле ограничивается с учетом массы и прочности изделий; смещение прокладок или опирание плит друг на друга вне опорных зон не допускается.

Транспортировка выполняется на специализированных транспортных средствах с фиксацией плит от смещения и ударов. Перевозка навалом или с опиранием на слабые кромки ребер запрещена. Захват изделий при погрузке и разгрузке осуществляется за монтажные петли в соответствии с требованиями безопасности. Складирование и транспортировка должны соответствовать общим правилам по ГОСТ 13015-2012.
