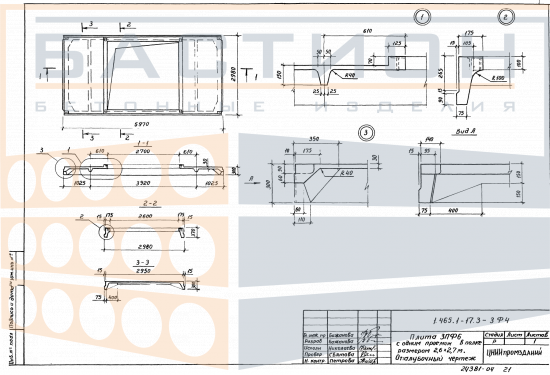

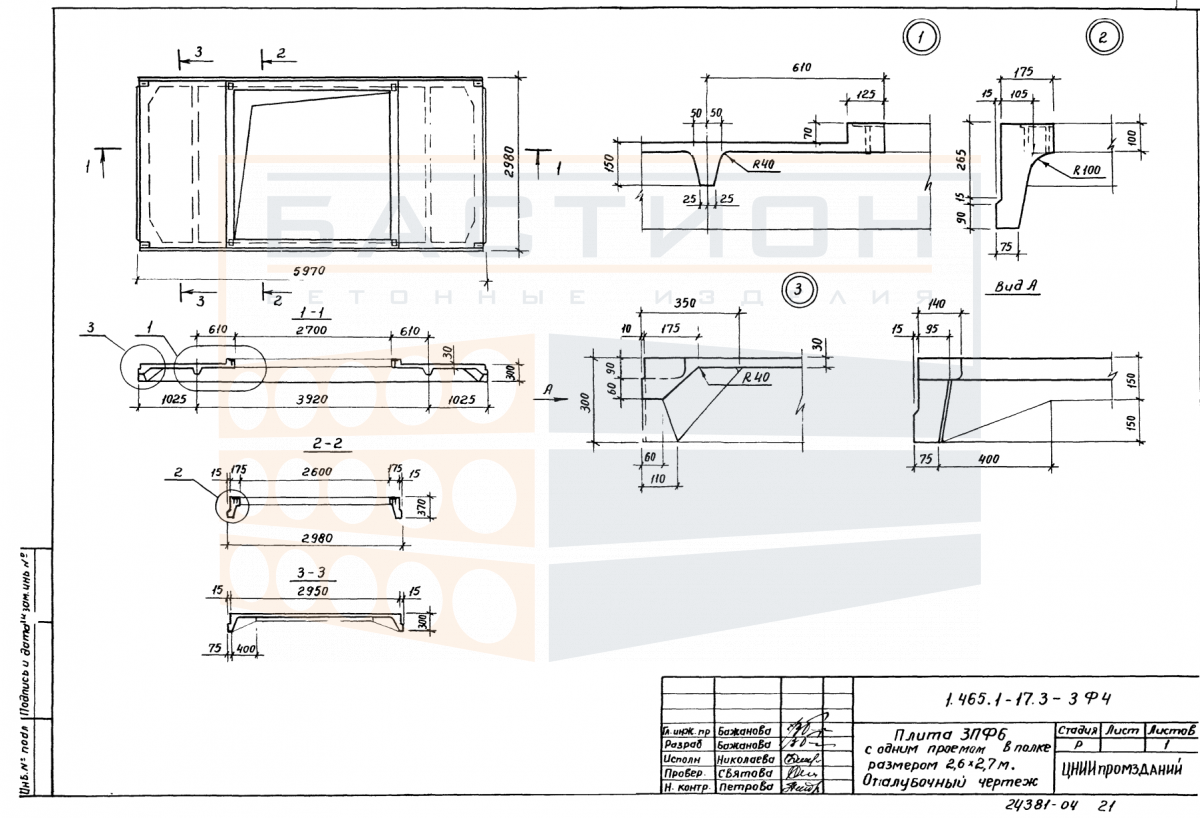

Плита ребристая 3 ПФ 6 с одним проемом в полке 2.6х2.7 м, серия 1.465.1-17, выпуск 3

Плита ребристая 3 ПФ 6 с одним проемом в полке 2.6х2.7 м — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий или покрытий с технологическим проемом для пропуска инженерных коммуникаций, световых или вентиляционных шахт. Изделие относится к серии 1.465.1-17, выпуск 3, и предназначено для использования в промышленных и гражданских зданиях. Ребристая конструкция с продольными и поперечными ребрами обеспечивает высокую жесткость и несущую способность при относительно небольшом расходе бетона. Проем в полке позволяет размещать оборудование или вертикальные коммуникации без нарушения целостности перекрытия.

Применение плит с проемом требует точной координации с проектом здания: расположение проема должно соответствовать осям шахты или оборудования. Неправильная ориентация плиты или недостаточное опирание могут привести к перераспределению нагрузок и снижению несущей способности. Поэтому монтаж выполняется по выверенным отметкам с обязательным контролем опорных зон. Масса изделия от 1770 до 2280 кг определяется типом армирования и учитывается при подборе грузоподъемного оборудования.

Область применения и технические особенности

Плиты 3 ПФ 6 предназначены для укладки на несущие конструкции с шагом, заданным проектом. Опирание производится по коротким сторонам на ригели или стены. Проектная глубина опирания и способ анкеровки определяются серией 1.465.1-17. При монтаже необходимо обеспечить плотное прилегание опорных частей к нижележащим элементам.

• Плита опирается на несущие конструкции по коротким сторонам; глубина опирания принимается по рабочим чертежам серии и составляет не менее 120 мм.
• Ребра плиты работают как главные изгибаемые элементы, воспринимая нагрузку от собственного веса, пола, перегородок и временных нагрузок.
• Проем в полке высотой 2.6 м и шириной 2.7 м выполнен по заданию; армирование вокруг проема усилено для компенсации ослабления сечения.
• Монтаж выполняется с использованием четырех петель, расположенных в ребрах; строповка должна быть равномерной во избежание перекоса.
• После установки соседние плиты соединяются между собой сваркой закладных деталей и омоноличиваются стыки.
• Не допускается опирание плиты на частичные поверхности, а также монтаж с зазором между ребрами и опорой.
• Запрещается нагружение плиты до полного набора прочности бетона и омоноличивания швов.

Соблюдение проектных требований к опиранию и анкеровке обеспечивает надежную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются под ребрами в местах, соответствующих опорным зонам. Прокладки в штабеле располагаются строго одна над другой для исключения неравномерной нагрузки. Высота штабеля определяется схемой складирования с учетом массы плит (от 1770 до 2280 кг).

При транспортировке плиты укладываются на деревянные подкладки и фиксируются от смещения. Перевозка навалом не допускается. Погрузка и выгрузка производится с использованием траверсы или мягких строп за все монтажные петли одновременно. Удары о борта кузова и другие поверхности исключаются.
