Плита перекрытия железобетонная ПБ2 2.60.15

Плита перекрытия ПБ2 2.60.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия.

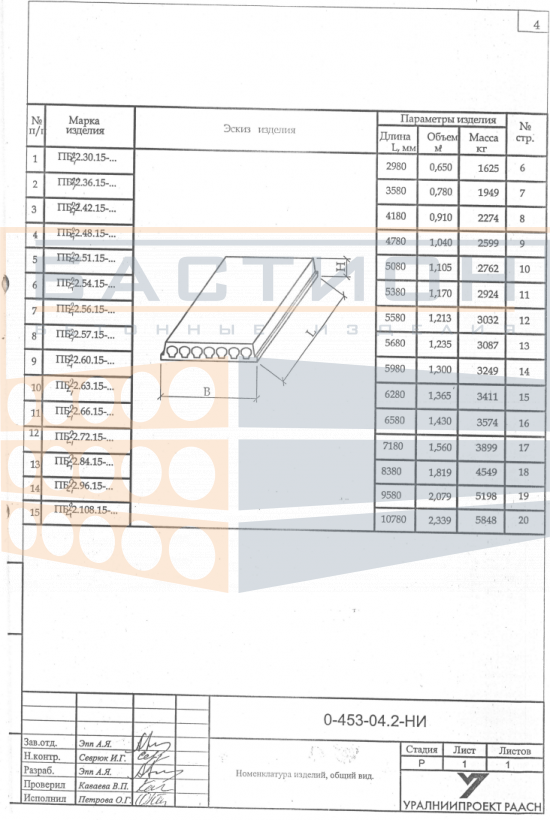

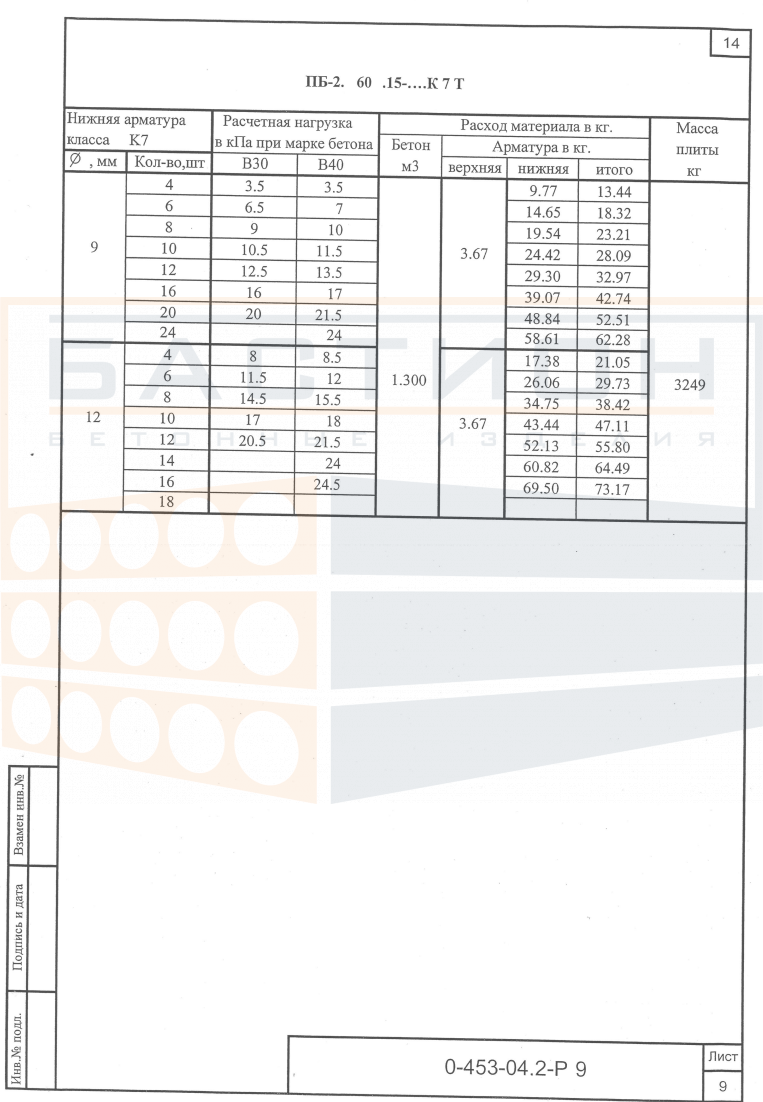

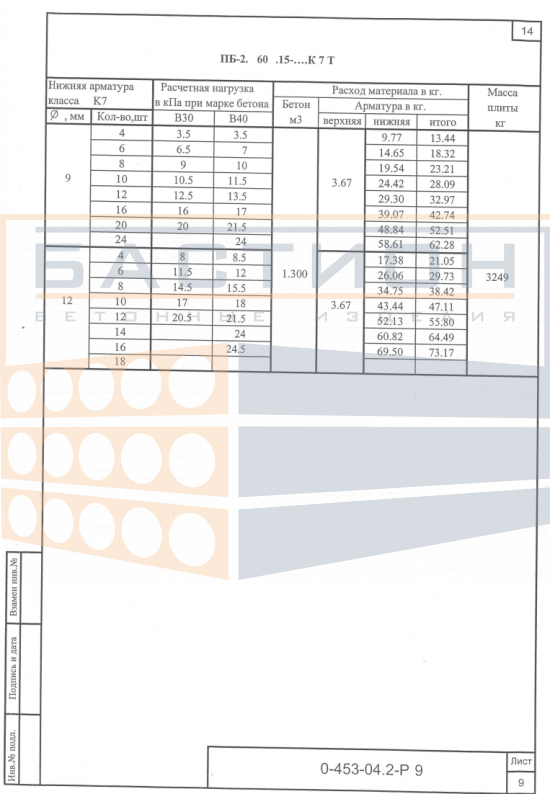

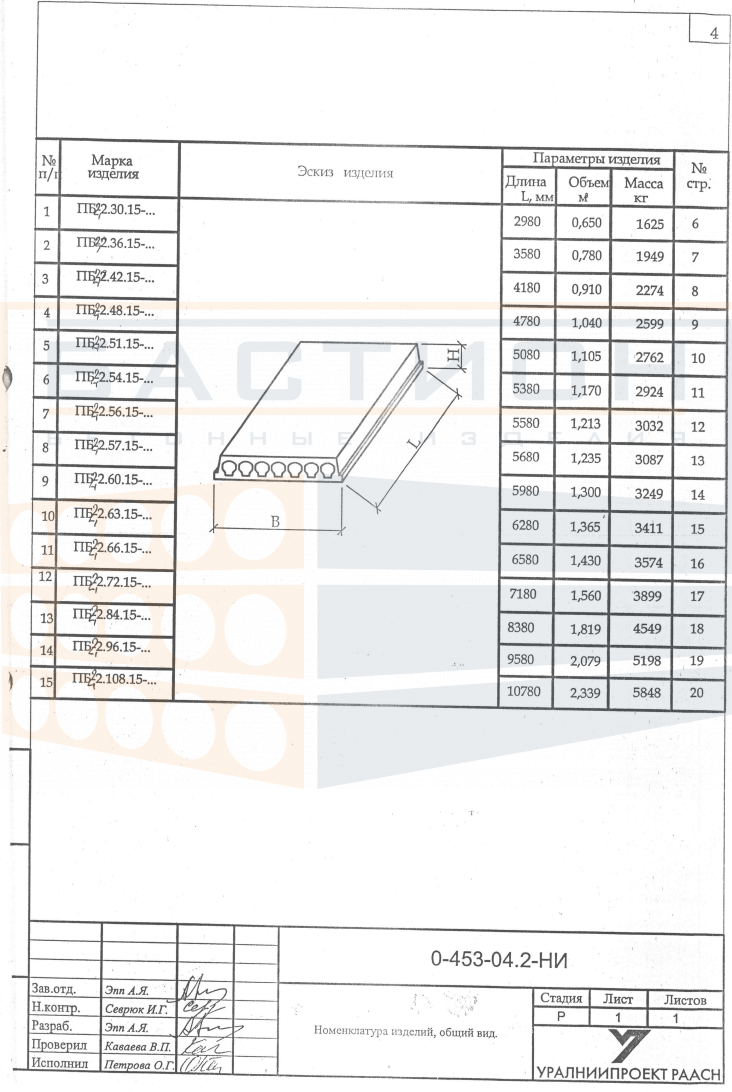

Изделие рассчитано на восприятие нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Пустотная конструкция позволяет снизить собственную массу при сохранении необходимой несущей способности. Геометрические параметры плиты (длина 5980 мм, ширина 1500 мм, высота 220 мм) соответствуют типоразмерам, регламентированным отраслевыми стандартами. Масса изделия составляет 3249 кг, что определяет требования к грузоподъемности монтажных механизмов.

Область применения и технические особенности

Плиты перекрытия ПБ2 применяются в жилых, общественных и производственных зданиях с несущими стенами или каркасной схемой. Монтаж осуществляется на подготовленные опорные поверхности с соблюдением проектной глубины опирания. Опирание плит производится на стены, балки или ригели по коротким сторонам или по контуру в зависимости от конструктивного решения. Сопряжение смежных плит выполняется с заполнением швов цементно-песчаным раствором или бетоном. Для обеспечения совместной работы плит с элементами каркаса применяются анкерные связи. Пустоты плит не предназначены для размещения инженерных коммуникаций без дополнительного проектного обоснования.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки от временных и постоянных воздействий.
• Глубина опирания плиты на несущие конструкции задается проектом и должна быть не менее 100 мм для стен и 70 мм для ригелей.
• При монтаже необходимо контролировать горизонтальность опорных плоскостей и отсутствие перекосов, чтобы избежать внецентренного нагружения.
• Торцевые зоны плиты, где расположены пустоты, не должны повреждаться при строповке и разгрузке; повреждение торцов снижает несущую способность опорного участка.
• Швы между плитами омоноличиваются монолитным бетоном класса не ниже B15 с обязательным уплотнением и уходом.
• Анкеровка плит в составе перекрытия выполняется по рабочей документации для обеспечения горизонтальной жесткости диска перекрытия.
• Пустоты плиты запрещается заполнять бетоном или иными материалами без проектного решения, так как это изменяет распределение усилий.

Соблюдение требований к опиранию и анкеровке плит является обязательным условием корректной эксплуатации перекрытия. Отклонения от проектных параметров монтажа могут привести к неравномерным осадкам и образованию трещин.

Правила хранения и транспортировки изделия

Хранение плит перекрытия ПБ2 осуществляется в горизонтальном положении на ровном твердом основании. Под каждую плиту в опорных зонах (на расстоянии 200-400 мм от торцов) укладываются деревянные или бетонные прокладки. Прокладки соседних плит в штабеле должны располагаться строго одна над другой по вертикали. Высота штабеля не должна превышать 2,5 метра при условии, что каждая плита опирается на прокладки по всей ширине.

Транспортировка плит производится в горизонтальном положении с опиранием на ложементы транспортного средства. Крепление плит исключает их продольное и поперечное смещение в процессе перевозки. Запрещается перевозка навалом и сбрасывание плит при разгрузке. Строповка осуществляется с использованием монтажных петель или специальных захватов без заведения строп под торцы плиты. Погрузочно-разгрузочные работы выполняются кранами соответствующей грузоподъемности с учетом массы изделия.
