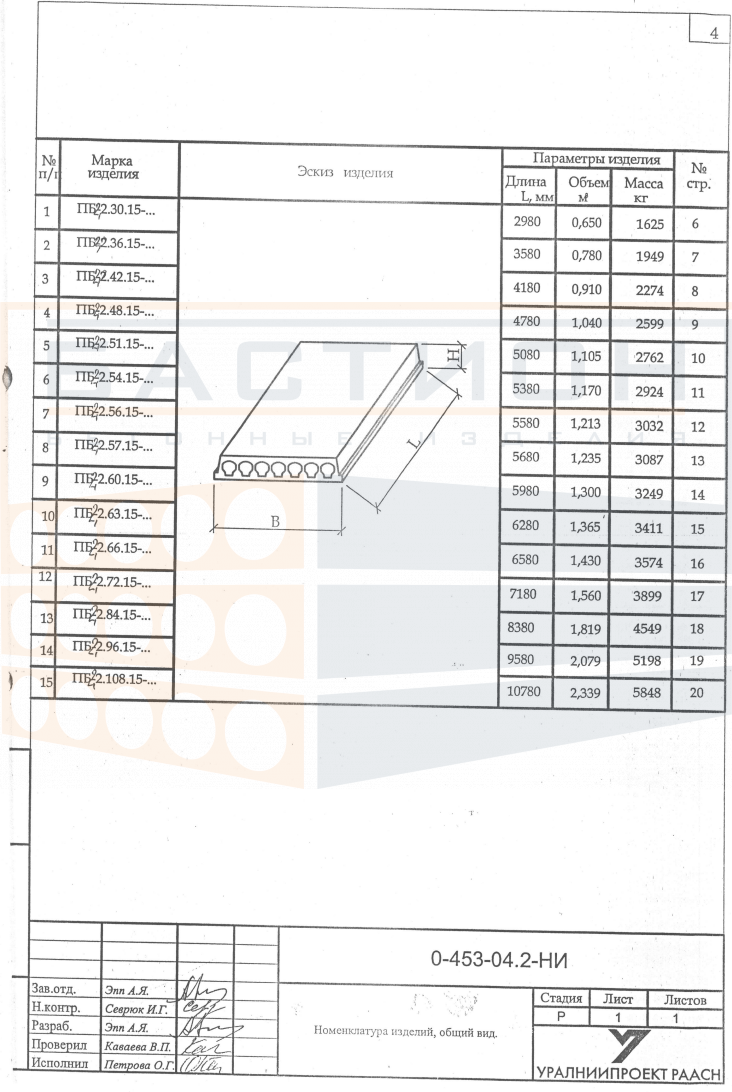

Плита перекрытия железобетонная ПБ2 2.84.15

Плита перекрытия железобетонная ПБ2 2.84.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием и относится к номенклатуре пустотных плит перекрытия, что позволяет снизить собственный вес при сохранении несущей способности. Конструктивная роль плиты заключается в восприятии эксплуатационных нагрузок от полов, перегородок, оборудования и людей с последующей передачей усилий на опорные стены, балки или ригели.

Плита ПБ2 2.84.15 применяется в каркасных и бескаркасных зданиях с несущими стенами или колоннами, где требуется перекрытие пролета до 8,38 м. Конструкция плиты проектируется для работы в упругой стадии под нагрузкой при условии соблюдения проектных схем опирания и закрепления. Недостаточная глубина опирания или повреждение торцевых зон плиты могут привести к недопустимым деформациям или снижению несущей способности перекрытия, поэтому монтаж и эксплуатация изделия должны соответствовать требованиям рабочей документации.

Область применения и технические особенности

Монтаж плиты ПБ2 2.84.15 выполняется на подготовленное несущее основание с выверкой по отметкам и проектным осям. Плита опирается на стены, ригели или стальные балки на глубину, заданную проектом. При укладке смежные плиты стыкуются по длинным сторонам; швы между ними заполняются цементно-песчаным раствором или бетоном. Для обеспечения жесткости диска перекрытия плиты соединяются между собой анкерными связями согласно схеме анкеровки.

• Плита воспринимает распределенную нагрузку от собственного веса и вышележащих конструкций в пределах проектного пролета между опорами. Усилия передаются через опорные зоны, которые не должны иметь повреждений, выколов или трещин.
• Горизонтальное положение плиты при монтаже контролируется нивелиром; перекосы и отклонения от проектной отметки не допускаются. Неровности опорной поверхности устраняются выравнивающим слоем раствора.
• Опирание плиты выполняется строго на несущие элементы (стены, ригели, балки). Опирание на перегородки или временные конструкции исключается.
• Пустоты плиты используются только для снижения массы; прокладка коммуникаций внутри пустот возможна только при наличии проектного решения, подтверждающего сохранность сечения.
• Анкерные выпуски (если предусмотрены) объединяют смежные плиты в общий диск. При отсутствии выпусков анкеровка выполняется сварными соединениями закладных деталей по проекту.
• После укладки плиты и омоноличивания швов перекрытие приобретает пространственную жесткость, необходимую для восприятия горизонтальных нагрузок от ветра и сейсмики.

Применение плиты в составе перекрытия требует соблюдения проектной глубины опирания и выполнения монтажных узлов в соответствии с альбомом рабочих чертежей. Нарушение этих условий может привести к локальным напряжениям и снижению срока службы конструкции.

Правила хранения и транспортировки изделия

Плита складируется в горизонтальном положении на ровной площадке с твердым покрытием. Прокладки устанавливаются в опорных зонах строго по одной вертикали; штабелирование выполняется с совпадением мест установки прокладок в каждом ряду. Монтажные петли и торцевые грани защищаются от повреждений при складировании и разгрузке. Высота штабеля устанавливается по условиям прочности изделий и устойчивости штабеля, но не должна превышать предельно допустимых значений для данного типа плит.

Транспортирование плиты осуществляется в положении, соответствующем проектному (горизонтально). Изделие фиксируется в кузове транспортного средства от продольных и поперечных смещений с использованием инвентарных упоров и ремней. Строповка производится за все монтажные петли, исключая перекос и ударные нагрузки. Перевозка навалом или с опиранием на боковые кромки не допускается. Погрузка и выгрузка выполняются плавно, без рывков и ударов о соседние конструкции.
