Плита перекрытия железобетонная ПБ2 2.51.15

Плита перекрытия железобетонная ПБ2 2.51.15 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типу пустотных плит перекрытия ПБ, что обеспечивает снижение собственной массы при сохранении несущей способности, необходимой для восприятия нагрузок от полов, перегородок, оборудования и людей. Конструкция рассчитана на передачу усилий на стены, балки или ригели в соответствии с проектным решением. Пустотная структура позволяет уменьшить расход бетона без потери жесткости, а также обеспечивает возможность размещения инженерных коммуникаций в пределах толщины перекрытия при условии соблюдения проектных ограничений.

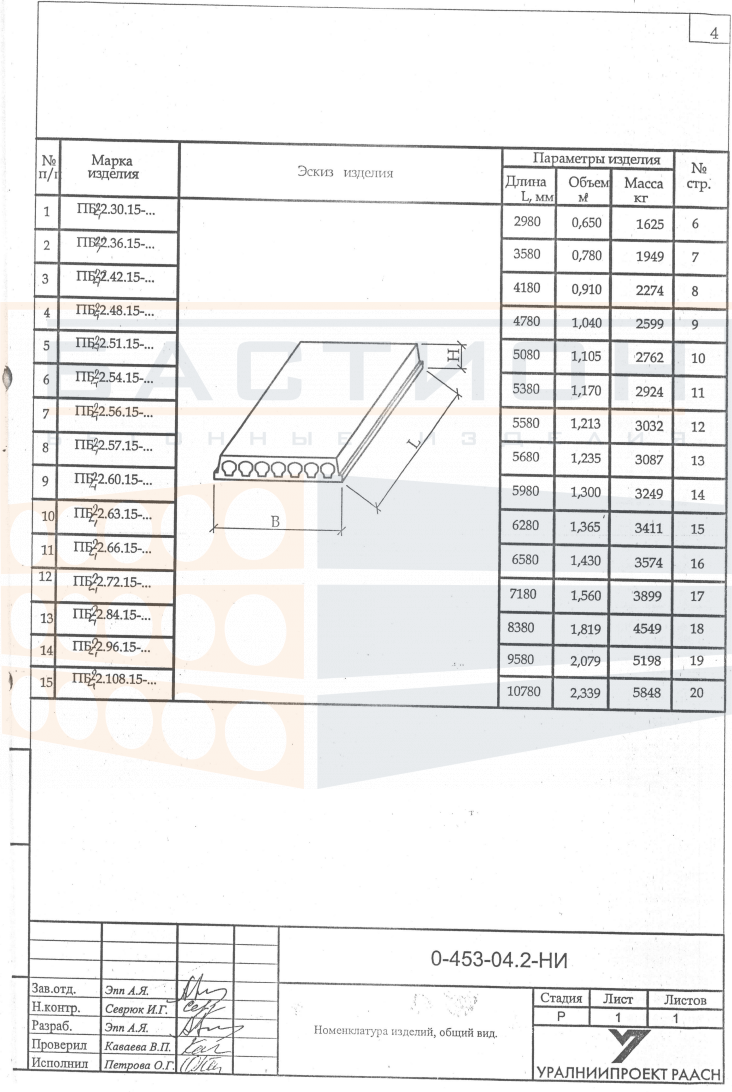

Типоразмер ПБ2 2.51.15 с габаритной длиной 5080 мм и шириной 1500 мм применяется в пролетах, требующих соответствующей опорной длины. Несущая способность плиты определяется проектным положением, глубиной опирания и качеством опорных поверхностей. Недостаточная глубина опирания, перекос плиты при монтаже или повреждение торцевых зон могут привести к перераспределению напряжений и снижению эксплуатационной надежности. Пустоты не предназначены для не предусмотренной проектом прокладки трубопроводов или кабельных линий. При монтаже необходимо контролировать совпадение отметок опорных площадок и обеспечивать равномерное прилегание плиты по всей площади опирания.

Область применения и технические особенности

Плиты перекрытия ПБ2 2.51.15 монтируются в составе сборных перекрытий зданий различного назначения. Опирание осуществляется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Допустимые отклонения горизонтальности опорных площадок регламентируются нормативной документацией. Швы между плитами заполняются бетоном или раствором по проекту, при необходимости выполняется анкеровка плит между собой и с опорными конструкциями. Монтаж производится с использованием траверс, обеспечивающих захват за монтажные петли без повреждения бетона в местах строповки.

• Плита работает в пролете между несущими опорами, передавая вертикальные нагрузки на стены, балки или ригели.
• Проектная глубина опирания должна быть обеспечена по всей длине опорного участка, не допускается опирание только на часть ширины.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и монтаже, так как в этих зонах расположена рабочая арматура.
• Швы между смежными плитами заполняются бетоном или раствором по проектному решению, при необходимости устанавливаются анкерные связи.
• Пустоты плиты не предназначены для прокладки коммуникаций, не предусмотренных проектом, так как это может снизить несущую способность.
• Монтаж плит выполняется с использованием траверс и захватных устройств за монтажные петли, исключая перекос и ударные воздействия.

При выборе плиты перекрытия необходимо учитывать соответствие проектной нагрузки, длину пролета и условия опирания. Монтаж должен выполняться по утвержденной схеме с контролем геометрии и фиксацией положения.

Правила хранения и транспортировки изделия

Плиты перекрытия ПБ2 2.51.15 складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки, расположенные строго по вертикали. Высота штабеля и количество рядов определяются схемой складирования с учетом массы изделия и прочности прокладок. Смещение прокладок или складирование на неровное основание может привести к образованию трещин.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом, а также опирание плит на слабые кромки и углы. Строповка должна выполняться с применением мягких строп или траверс, исключающих повреждение бетона и монтажных петель. Погрузку и разгрузку производят без резких рывков и ударов.
