Плита перекрытия железобетонная ПБ2 2.48.15

Плита перекрытия железобетонная ПБ2 2.48.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных и чердачных перекрытий. Изделие относится к пустотным плитам, что обеспечивает снижение собственной массы при сохранении несущей способности. Пустотная структура позволяет перекрывать пролеты с опиранием на несущие стены или ригели, передавая нагрузку от пола, перегородок, оборудования и временных воздействий на опорные конструкции.

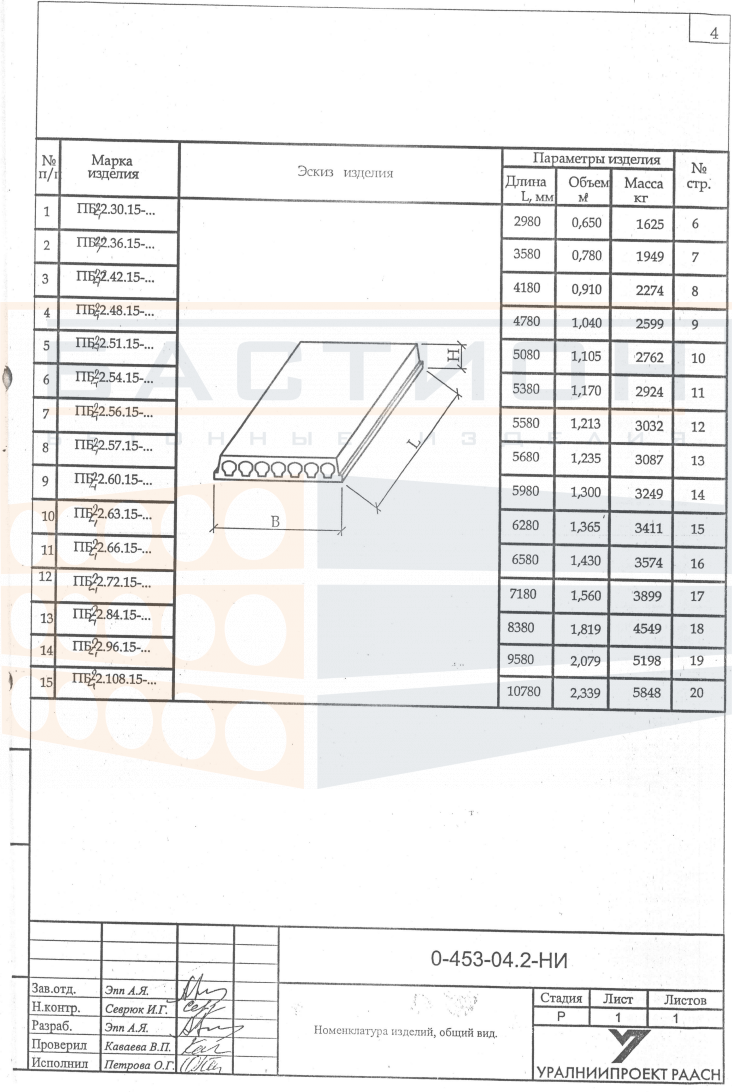

Плита типоразмера 2.48.15 имеет длину 4780 мм и ширину 1500 мм, что позволяет использовать её в ячейках перекрытия с соответствующим шагом колонн или стен. Конструкция рассчитана на восприятие равномерно распределенных нагрузок и требует проектного опирания по коротким сторонам. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности и нарушению эксплуатационных характеристик перекрытия.

Область применения и технические особенности

Монтаж плит перекрытия ПБ2 производится на подготовленное основание из несущих стен или ригелей. Глубина опирания должна соответствовать проектной документации. Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как в них расположены зоны передачи напряжений. Пустоты плиты не предназначены для прокладки коммуникаций без дополнительных расчетов и проектных решений.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены или ригели через опорные зоны, что определяет требования к глубине и плоскости опирания.
• Пустотное сечение снижает массу элемента, уменьшая нагрузку на фундамент и упрощая монтаж в сравнении со сплошными плитами аналогичного пролета.
• Торцевые поверхности плиты являются зонами передачи напряжений — повреждение этих участков при транспортировке или монтаже не допускается, так как это снижает несущую способность.
• Сопряжение плит между собой выполняется по длинным сторонам с последующим омоноличиванием швов для обеспечения жесткости диска перекрытия и совместной работы элементов.
• Маркировка изделия соответствует типоразмерам, установленным ГОСТ 26434-2015 для плит перекрытия ПБ, и включает информацию о длине, ширине и типе плиты.
• Опирание плиты должно производиться на слой раствора или выравнивающего слоя для равномерной передачи нагрузки на опорные конструкции и компенсации неровностей.
• При монтаже необходимо контролировать горизонтальность верхней плоскости плиты — отклонение отметок соседних плит не должно превышать проектных допусков, указанных в рабочей документации.

Корректная установка плит с соблюдением проектных параметров опирания и взаимного расположения обеспечивает надежную работу перекрытия под нагрузкой. Швы между плитами замоноличиваются бетоном по проекту, формируя жесткий горизонтальный диск, передающий горизонтальные усилия на вертикальные несущие конструкции.

Правила хранения и транспортировки изделия

Плиты перекрытия ПБ2 2.48.15 складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны изделий укладываются деревянные или бетонные прокладки, которые в штабеле располагаются строго по вертикали над опорами нижней плиты. Высота штабеля определяется условиями складирования и массой изделия — при этом необходимо соблюдать устойчивость и не превышать несущую способность основания.

Транспортировка плит производится в горизонтальном положении с опиранием на две поперечные балки, расположенные в зонах монтажных петель. Плиты фиксируются от смещения инвентарными растяжками или упорами. Запрещается перевозка плит навалом или с опиранием на торцевые кромки. Погрузка и разгрузка выполняются с использованием строп, исключающих удары и перекосы, за строповку допускается брать только за монтажные петли.
