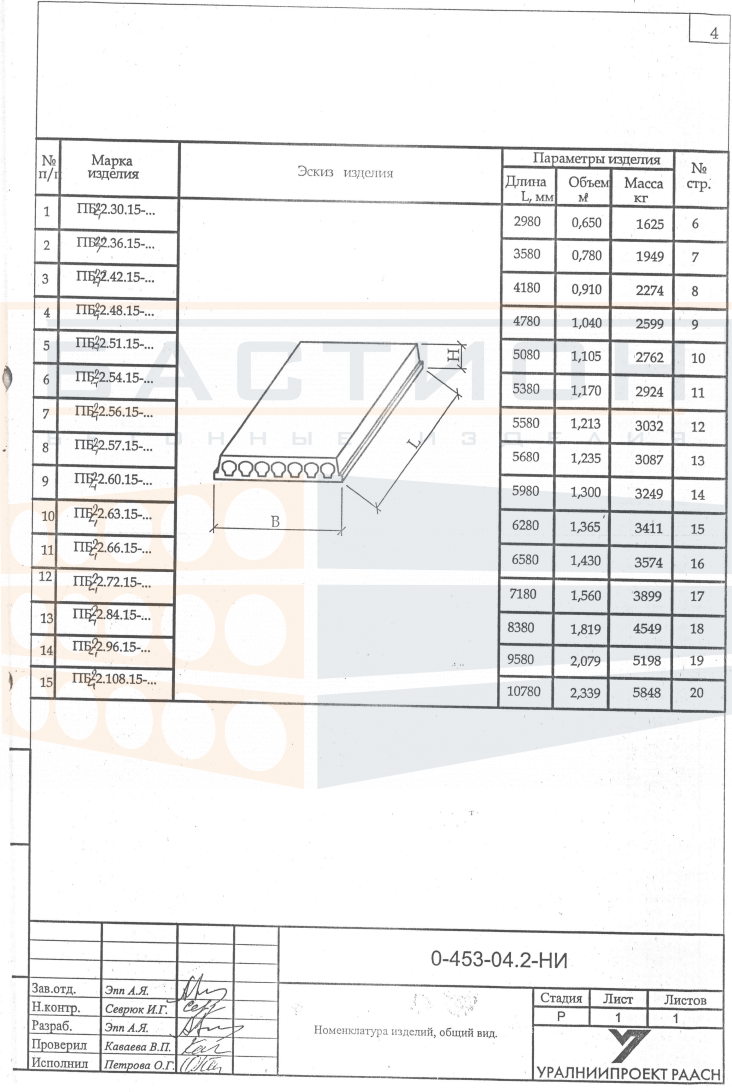

Плита перекрытия железобетонная ПБ2 2.96.15

Плита перекрытия железобетонная ПБ2 2.96.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типу ПБ (пустотные плиты безопалубочного формования) по ГОСТ 26434-2015. Внутренние пустоты уменьшают собственный вес конструкции при сохранении жесткости и несущей способности. Армирование рассчитано на восприятие изгибающих нагрузок в пролете между опорами. Передача усилий на несущие стены, балки или ригели происходит через опорные торцевые зоны.

Плита используется в жилых, общественных и промышленных зданиях с шагом несущих конструкций, соответствующим длине изделия. Эксплуатационные нагрузки от пола, перегородок, оборудования и людей передаются через плиту на опоры. Недостаточная глубина опирания или повреждение торцов приводят к снижению несущей способности и образованию трещин. Пустоты не предназначены для прокладки коммуникаций без проектного обоснования. Монтаж плиты выполняется после выверки отметок опорных площадок.

Область применения и технические особенности

Опирание плиты производится по двум сторонам на стены, балки или ригели. Глубина опирания задается рабочими чертежами здания и должна быть обеспечена по всей ширине плиты. Швы между смежными плитами заполняются бетоном или цементно-песчаным раствором после монтажа. Монтажные петли используются только для строповки, не допускается их загибание или срез без проектного указания.

• Работает в пролете между несущими опорами, воспринимая вертикальные нагрузки и передавая их на опорные конструкции через торцевые участки.
• Требует проектной глубины опирания; уменьшение опорной площади снижает несущую способность и может вызвать продавливание.
• Торцевые зоны не должны повреждаться при строповке и разгрузке; сколы и трещины нарушают сцепление арматуры с бетоном.
• Пустоты не используются для прокладки коммуникаций без проектного обоснования; устройство отверстий допустимо только в зонах, указанных в документации.
• Монтажное положение проверяется по осям и отметкам; перекос или смещение относительно опор не допускается.
• Швы между плитами заполняются бетоном или раствором после выверки; омоноличивание обеспечивает совместную работу элементов перекрытия.

Соблюдение этих требований при монтаже гарантирует проектное распределение нагрузок и исключает дефекты, связанные с неправильным опиранием или повреждением конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из дерева или другого упругого материала укладываются в опорных зонах (на расстоянии от торцов, соответствующем проектному опиранию). При штабелировании прокладки располагаются строго по вертикали. Высота штабеля ограничивается условиями сохранности и принимается по схеме складирования, утвержденной проектом производства работ.

Транспортировка осуществляется в положении, близком к горизонтальному, с надежным креплением от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на слабые кромки. Строповка производится за монтажные петли с использованием траверс, исключающих перекос. Погрузка и выгрузка выполняются плавно, без ударов и резких рывков. Не допускается перемещение волоком или сбрасывание.
