Плита перекрытия железобетонная ПБ2 2.63.15

Плита перекрытия железобетонная ПБ2 2.63.15 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к категории пустотных плит, что позволяет снизить собственный вес конструкции при сохранении несущей способности, обеспеченной внутренним стальным армированием.

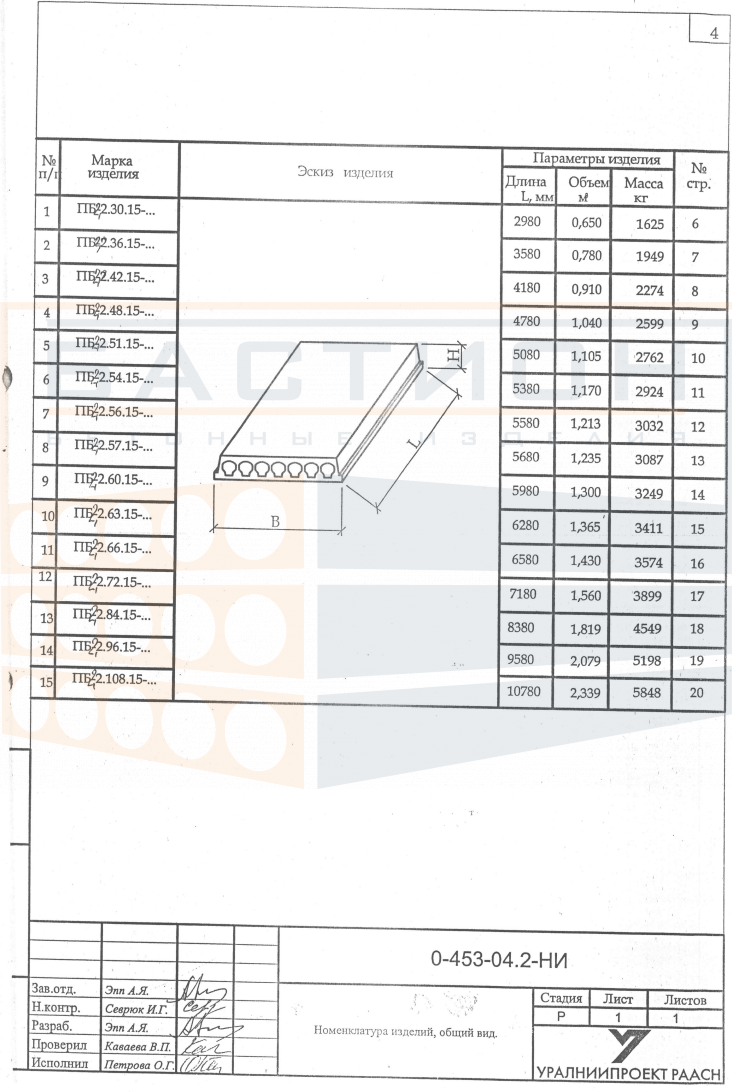

Плита предназначена для восприятия равномерно распределенных нагрузок от пола, перегородок, оборудования и людей с передачей усилий на несущие стены, балки или ригели. Маркировка ПБ2 2.63.15 указывает на типоразмер, предусмотренный ГОСТ 26434-2015, с номинальной длиной 6280 мм, шириной 1500 мм и высотой 220 мм. Точные параметры опирания и сопряжения задаются проектной документацией.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с обеспечением проектной глубины опирания на несущие конструкции. Торцевые зоны изделия являются опорными и не должны повреждаться при строповке и разгрузке. Опирание производится на стены, балки или ригели по отметкам и осям в соответствии с рабочими чертежами. Пустоты плиты не предназначены для прокладки коммуникаций, не предусмотренных проектом.

• Плита работает в пролете между опорами, передавая нагрузку на стены, балки или ригели через опорные зоны.
• Швы между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения совместной работы конструкции.
• Не допускается монтаж плиты на неподготовленное основание с перекосом или недостаточной глубиной опирания.
• При строповке используются монтажные петли, расположенные в теле изделия; повреждение петель или торцов недопустимо.
• Ориентация плиты в плане и отметки опорных поверхностей проверяются до окончательного закрепления.
• После монтажа требуется омоноличивание стыков с анкеровкой арматурных выпусков, если это предусмотрено проектом.

Правильный монтаж и соблюдение проектных требований к опиранию обеспечивают равномерное распределение нагрузок и предотвращают образование трещин и деформаций в перекрытии.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Межрядные прокладки укладываются в местах, соответствующих опорным зонам изделия, при этом прокладки соседних рядов располагаются строго по вертикали для исключения изгибающих нагрузок. Защита торцов, ребер и монтажных петель от повреждения обязательна. Высота штабеля принимается по схеме складирования с учетом массы и геометрии плит.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Перевозка навалом запрещена. Погрузка и разгрузка выполняются с использованием траверс или строп, исключающих ударные нагрузки и раскачивание. Запрещается опирание плиты на кромки или углы при складировании и транспортировке.
